反光污染装机方案 篇一:逆潮流!无光的主机方案,没了RGB天也塌不了!

发布时间:2021-09-16 18:20:41阅读次数:

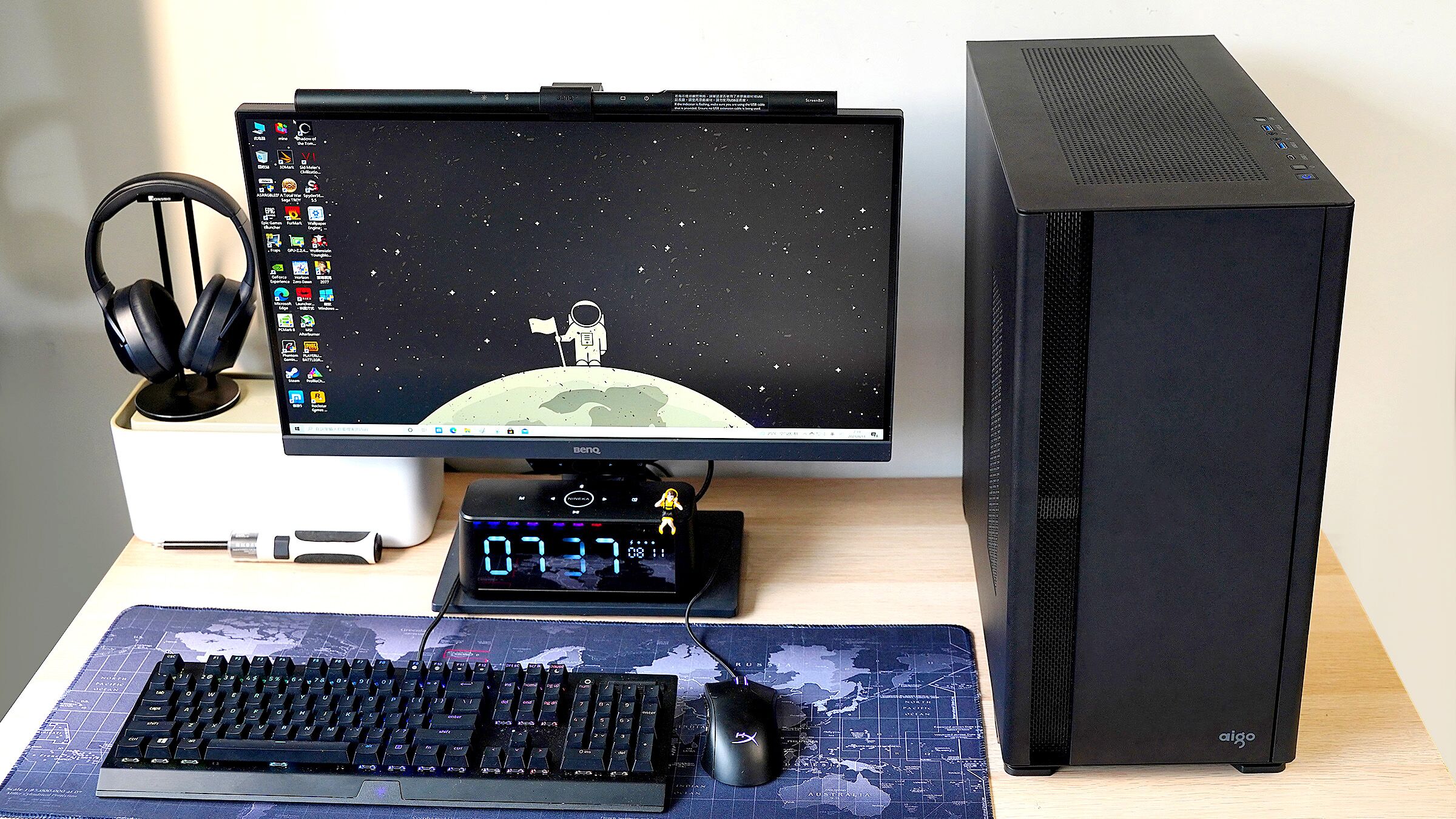

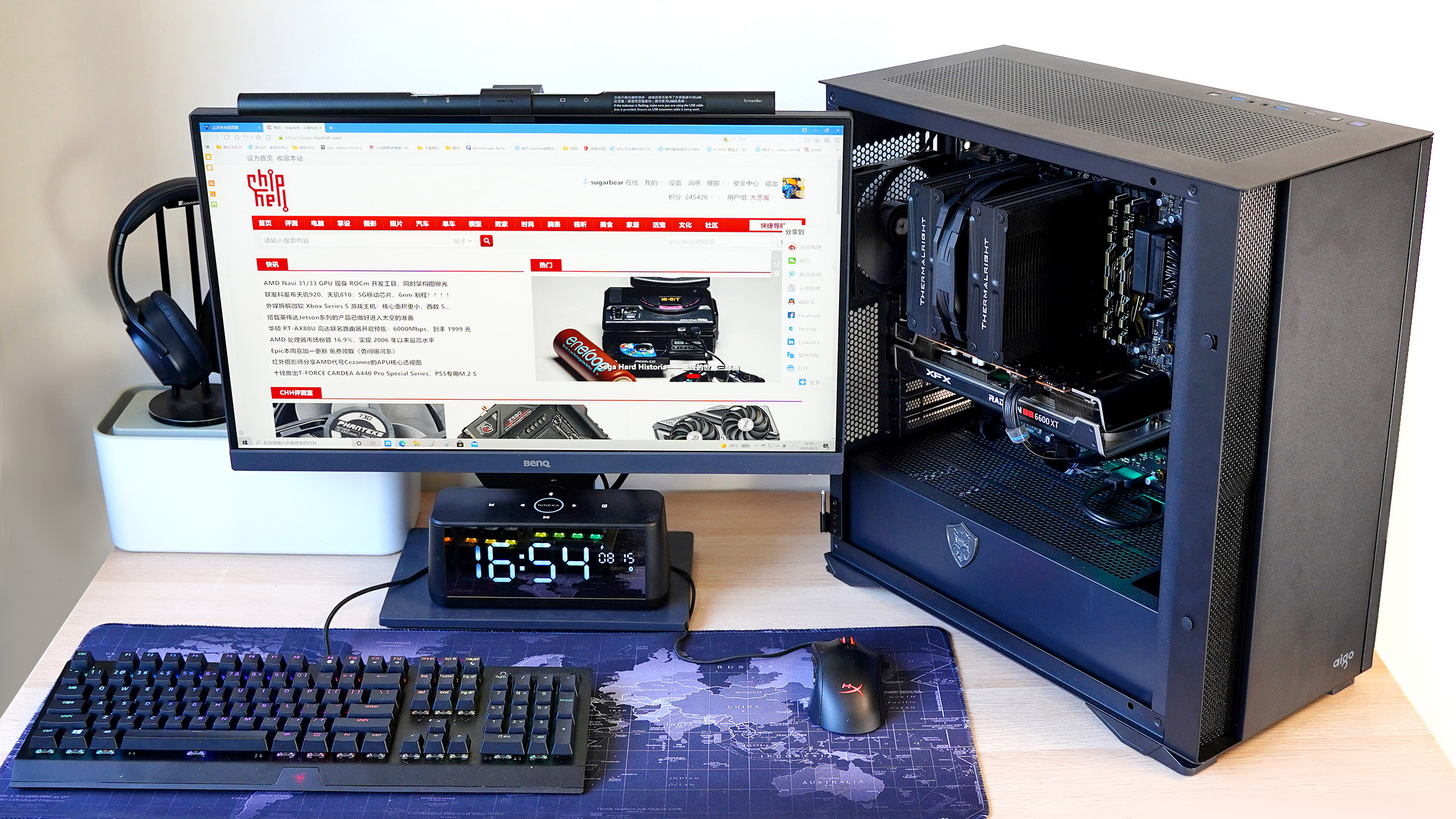

现在RGB主机大行其道,这次逆潮流带来一个无光的主机方案。这套方案基本全黑配色,风格稳重,并兼具了一些静音的功能。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享


没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

▼做了个短视频请大家欣赏

没了RGB天也塌不了!分享一个反光污染的装机方案

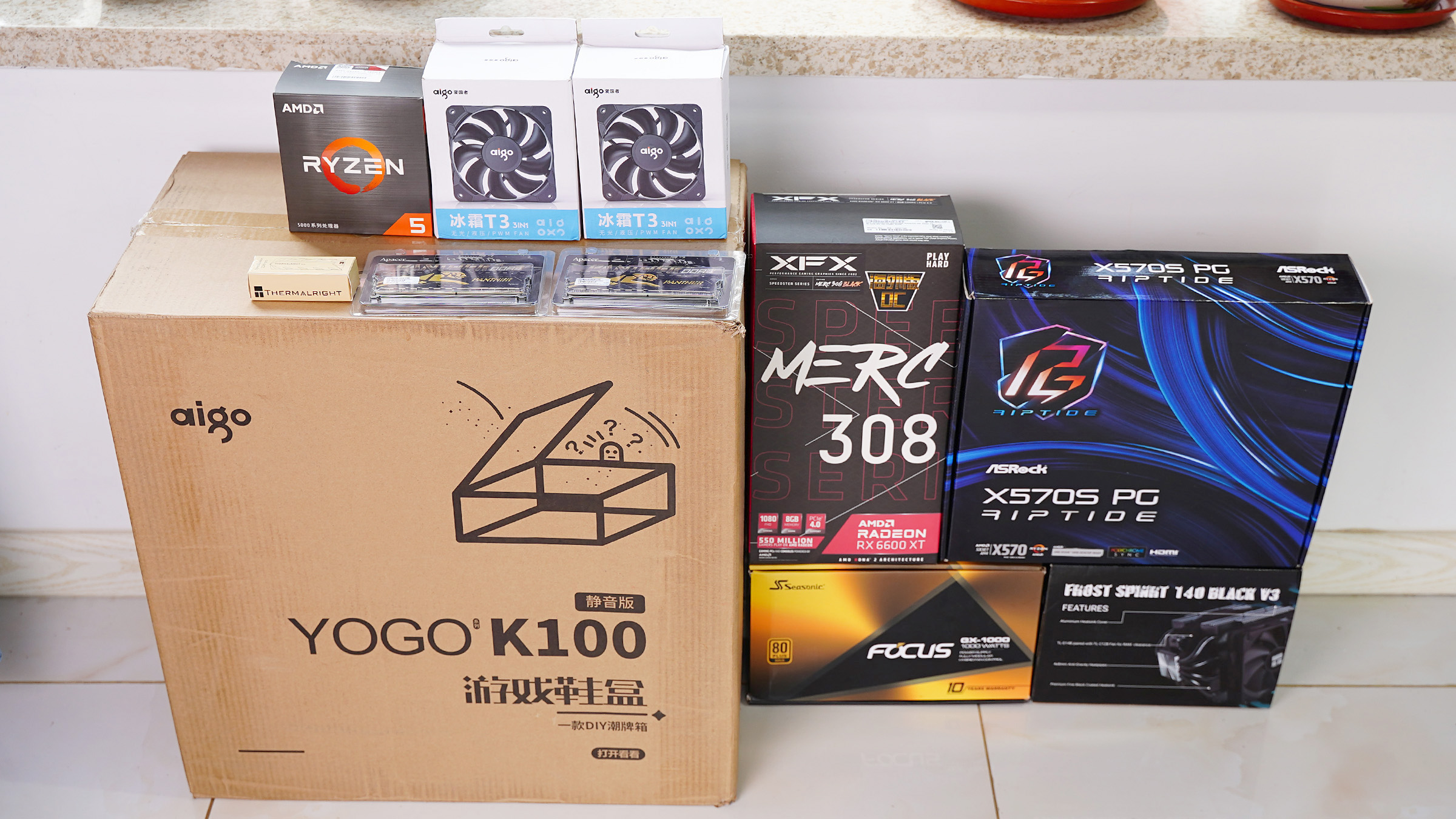

硬件信息:

CPU:AMD 锐龙5 5600X

主板:华擎(ASRock)X570S PG Riptide

内存:宇瞻(Apacer)黑豹DDR4 3600 8GX2

显卡:讯景(XFX)Radeon RX 6600XT 海外版

散热:利民(Thermalright) FS140 BLACK V3霜灵

电源:海韵 (SEASONIC)FOCUS GX1000 1000W

机箱:爱国者(aigo)YOGO K100 静音版

风扇:爱国者(aigo)冰霜T3风扇 X6


单品硬件介绍

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

主板

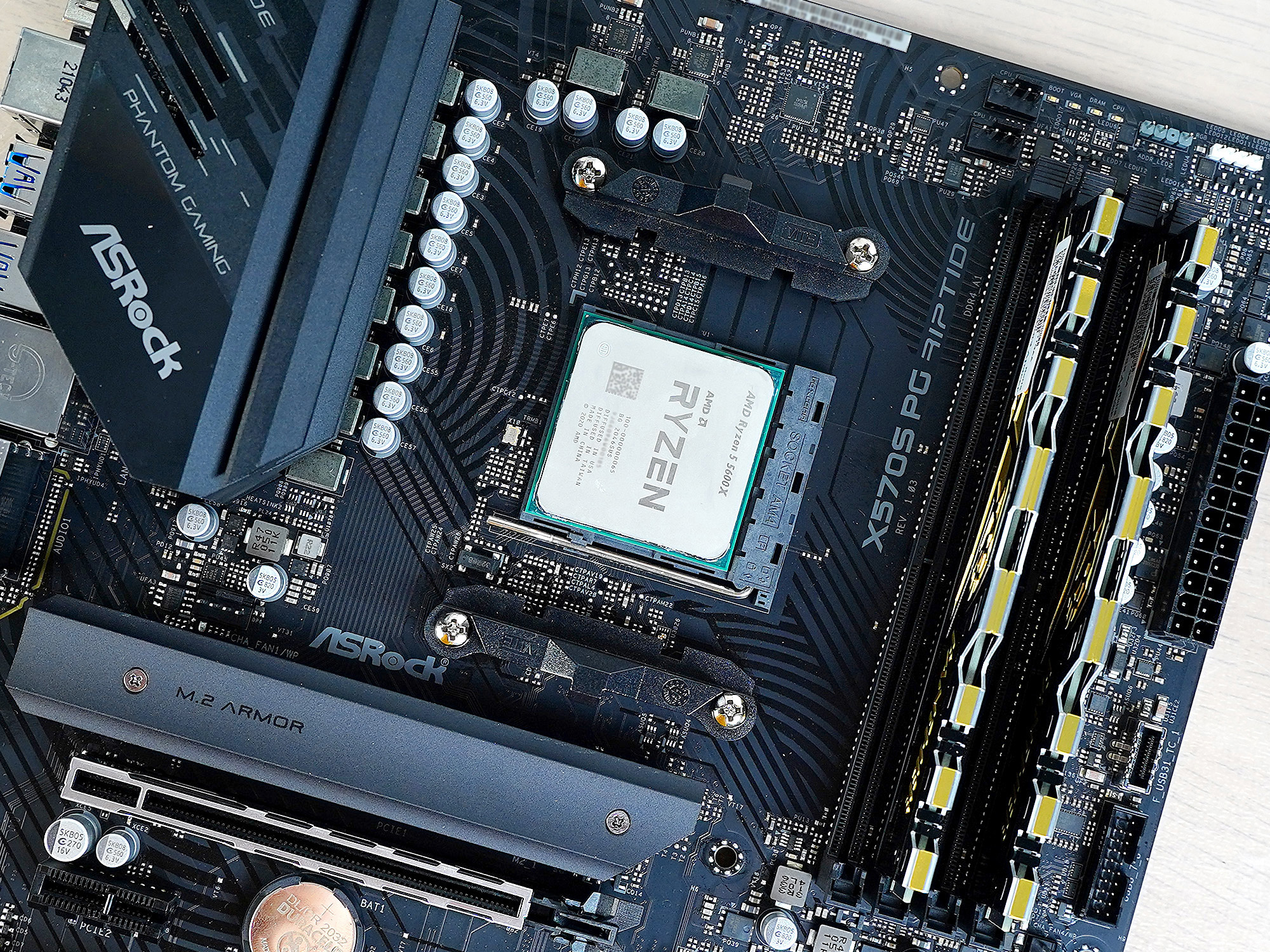

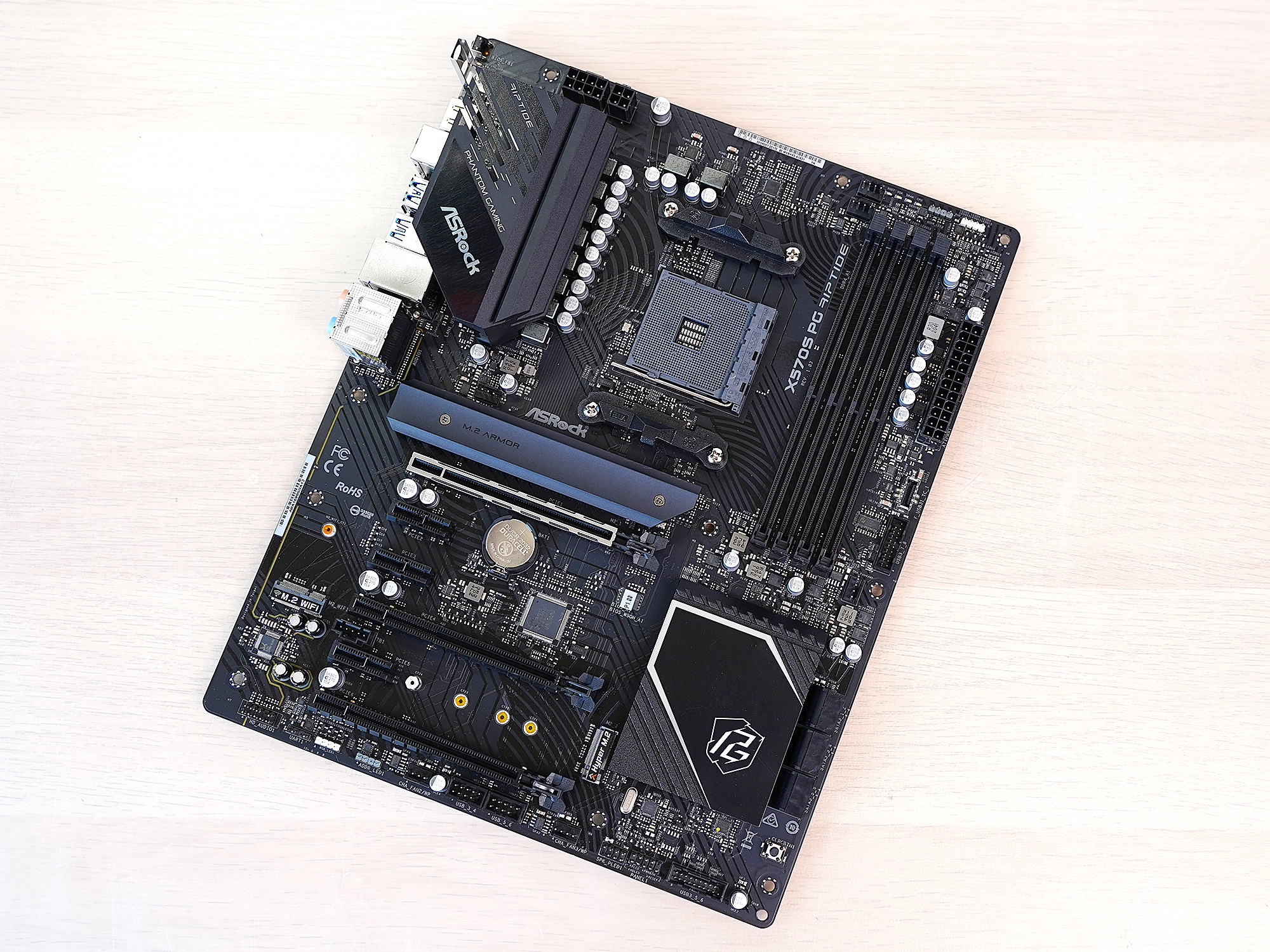

X570S是X570芯片组的改良版,小修小补后芯片组功耗降下来了,也就取消了PCH上的风扇散热配置。小熊找个一款华擎的X570S主板,现在还未上市,给大家先解解馋!主板型号是PG Riptide,可能是从Phantom Gaming系列衍生出来的一个新的系列,定位算是中端主流吧,全黑配色 ,也有一些电竞元素,CPU的供电接口采用了8+4Pin的设计,性价比应该会不错。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

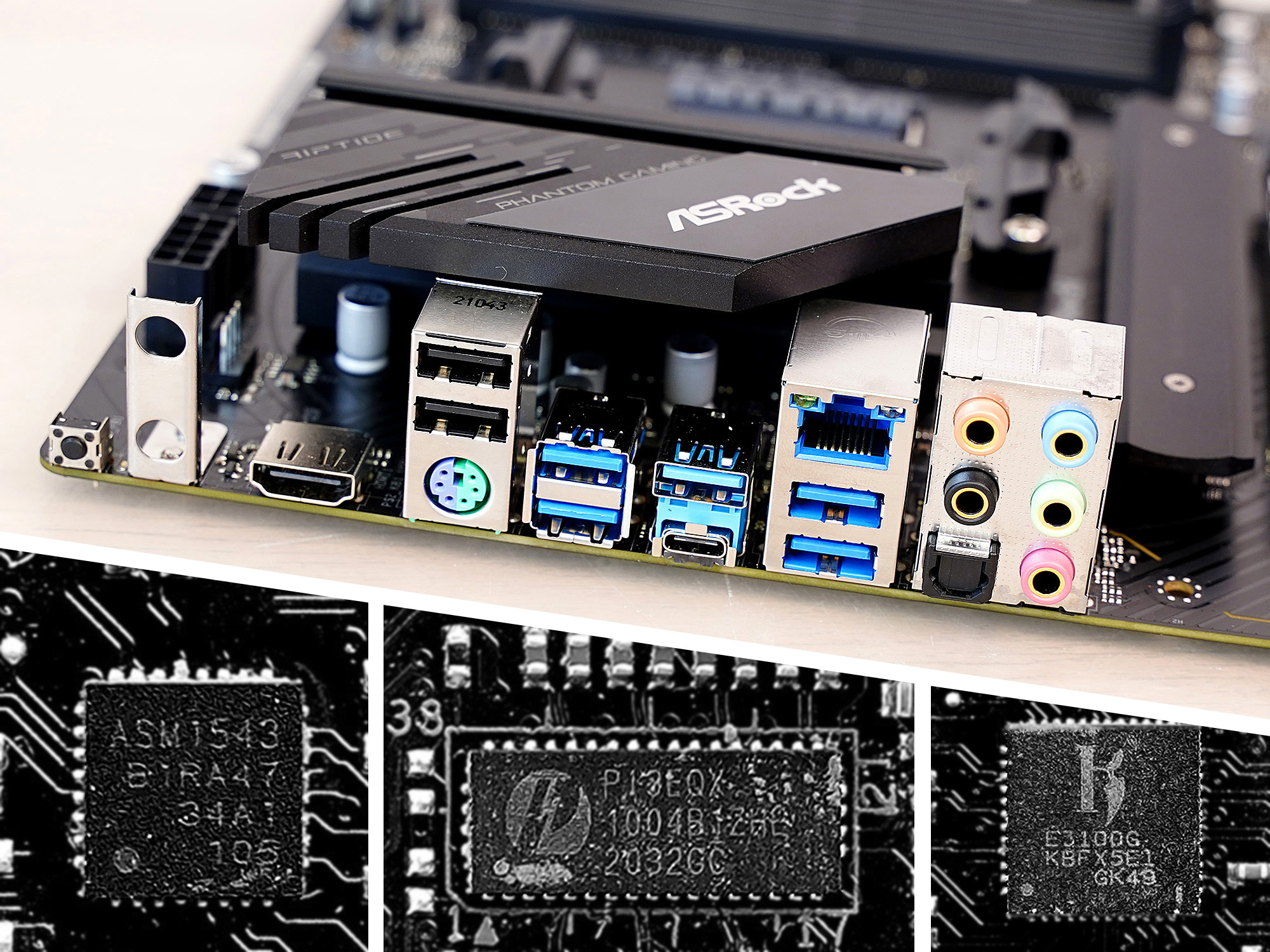

IO部分没有采用一体式挡板,USB接口包括:USB 3.2 Gen2 A口和C口各1个 、 4 个 USB 3.2 Gen1 接口,其中有2个U口为Lightning电竞键鼠接口,可以更稳定使用高回报率键鼠、2个USB 2.0 接口,芯片支持上,ASM1543为Type-C桥接芯片,P13EQX为中续芯片;视频接口只有一个HDMI 接口;音频接口为5个3.5mm音频+1光纤接口;1个2.5G-RJ45网络接口,芯片为Killer E3100;最左侧按键是 BIOS 一键更新按钮,它旁边还有一个M.2 WIFI天线安装孔,但并没有配备无线网卡。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

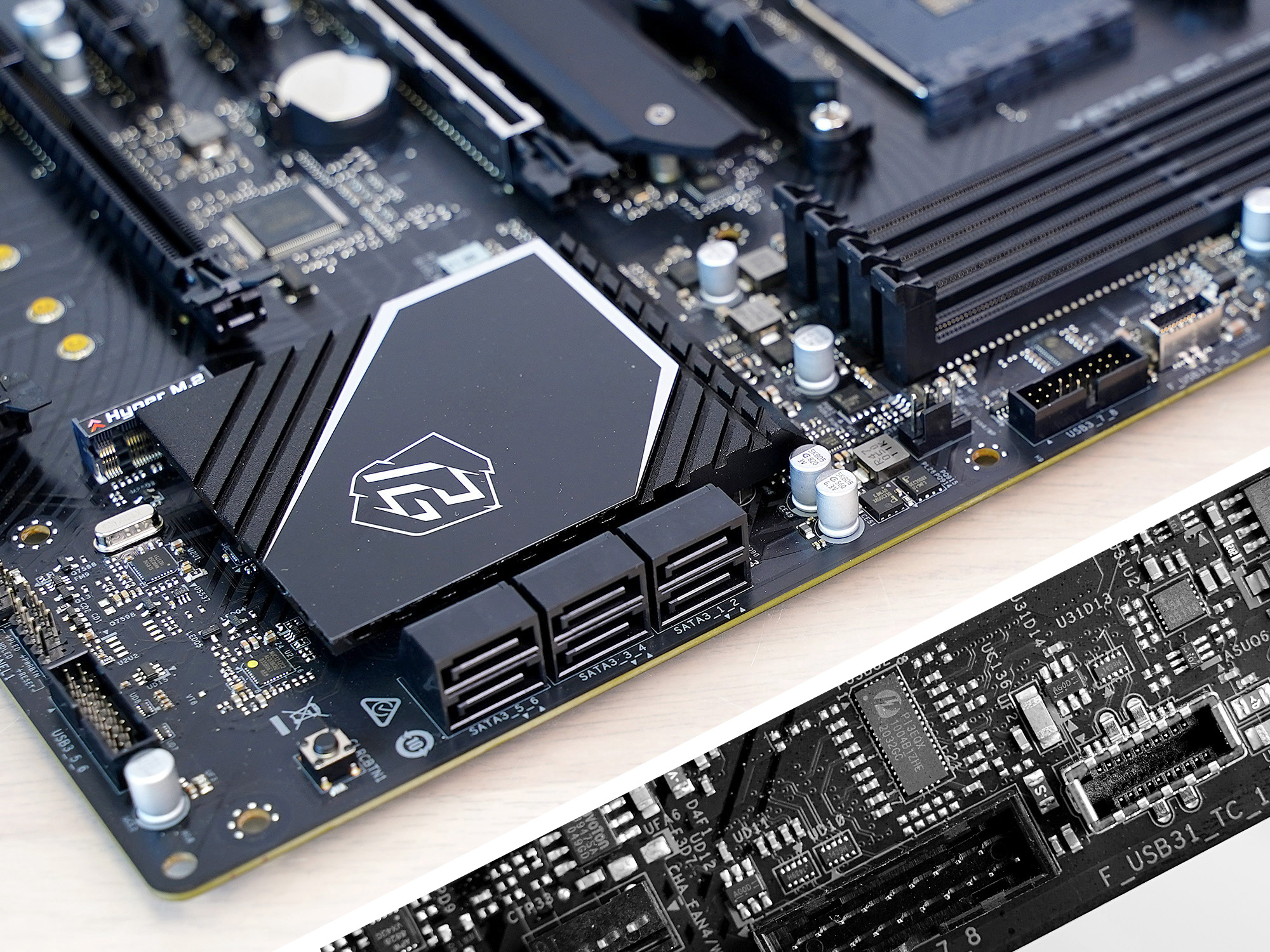

6个原生的SATA3接口, 2 组 USB 3.2 Gen1接针分别在主板右侧和底部,也有个USB3.2 Gen2的前置Type C 接口;另外在SATA3接口下方还有一个 CMOS 数据清除按钮。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

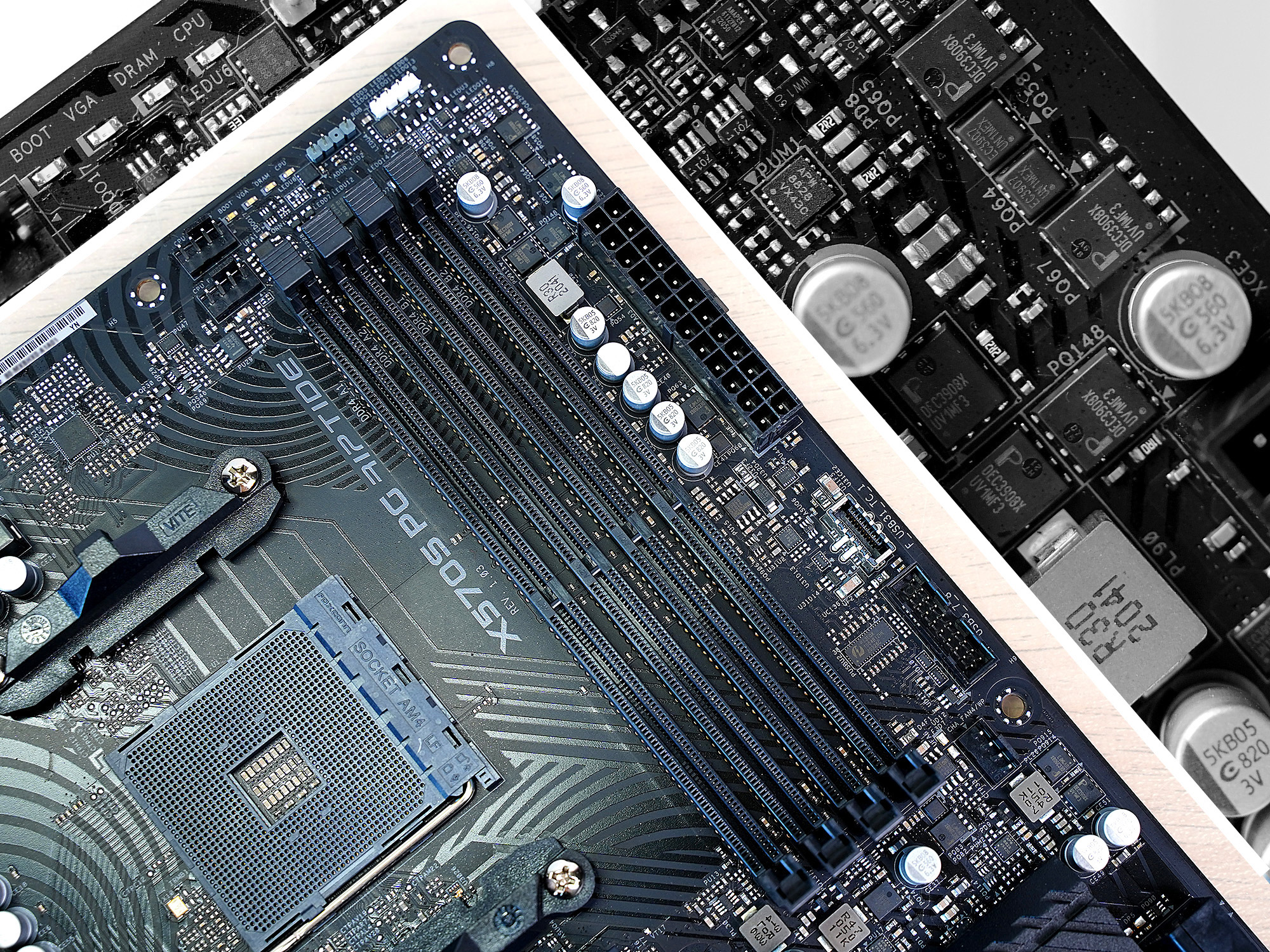

四根内存插槽,单开口设计,最大支持 128G 容量,最高支持 DDR4 5000+Hz(OC)。一相供电,单相PWM控制器APW8828。mosfet采用一上两下的设计,型号为博盛DEC3908X,单颗最高支持 48A 的电流。

主板顶部有简易DebugLED灯,分别对应BOOT、VGA 、DRAM、CPU,不过某些机箱安装冷排后可能不方便看到;旁边还有1个5v 3pin和12v 4pin的RGB接口。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

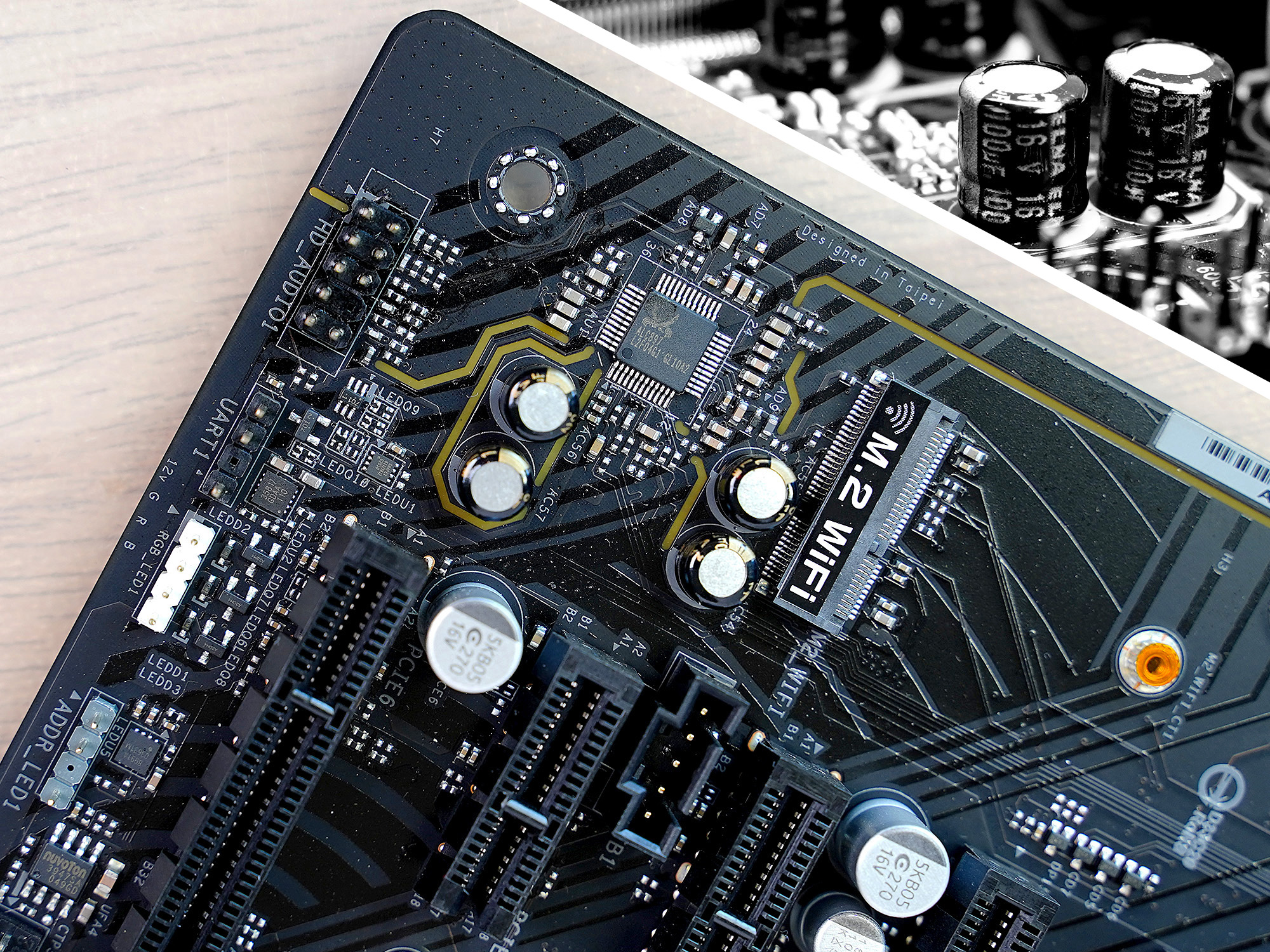

集成声卡是小螃蟹的ALC897,较为普通,搭配了4颗ELNA音频电容;上方有一个Key E接口, 支持2230型WiFi/BT模块,可以自行加装无线网卡;旁边有一个Thunderbolt 接针,使用华擎Thunderbolt 4 AIC 卡就可以享受40G的雷电4传输速度,当然并不会标配扩展卡;在主板底部也有1个4pin 12V和1个3pin 5V RGB插针。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

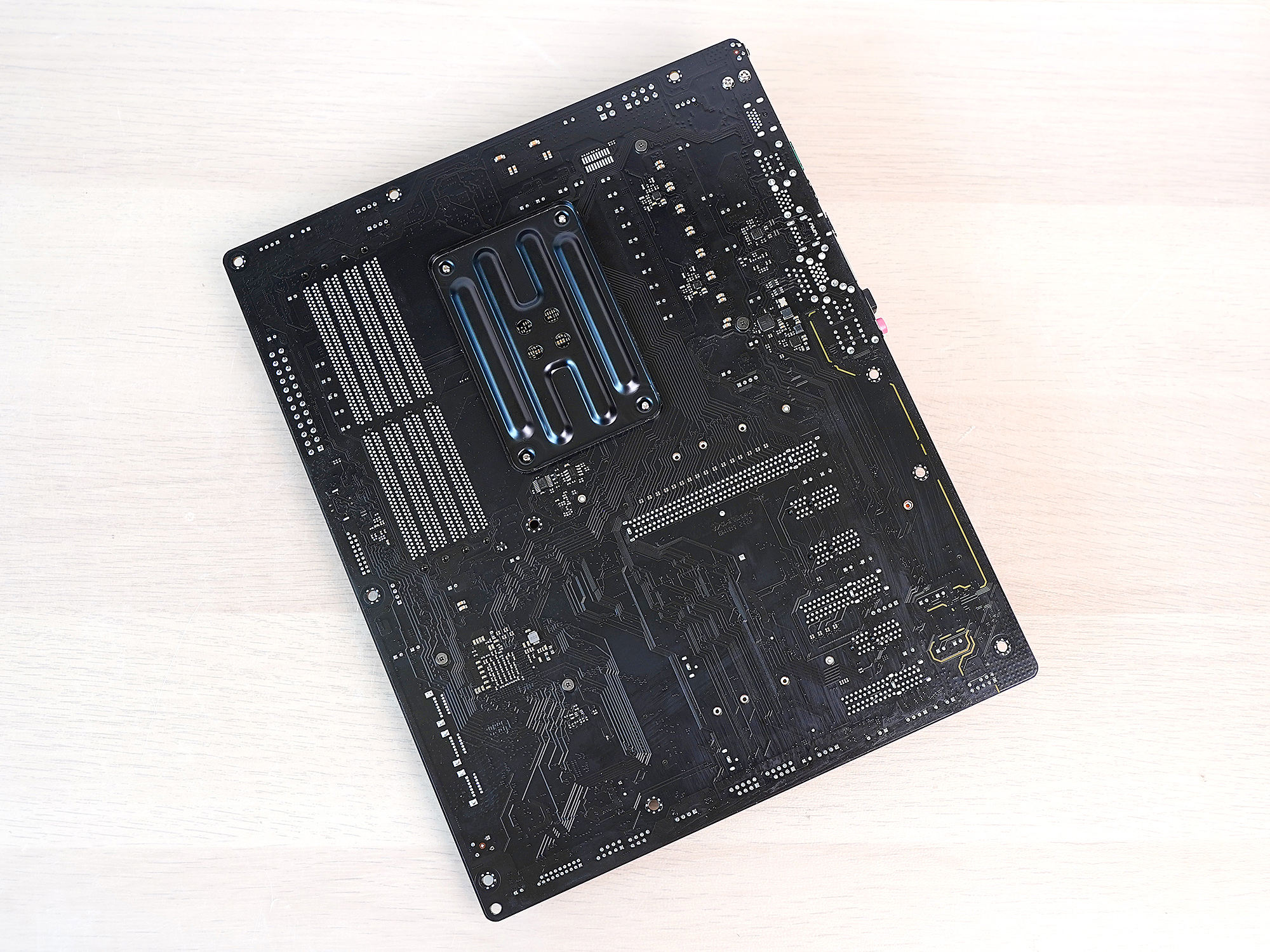

3个PCIe 4.0 x16 插槽,第一根与CPU直连,另外还3个PCIe 4.0 x1插槽。从PCB背面可以看到第二/三条PCIe x16插槽的针脚只有x4,不支持拆分,其速度分别只有X4和X2,当然它们都是PCIe 4.0的规格,还是支持AMD Quad CrossFireX 和 CrossFireX的。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

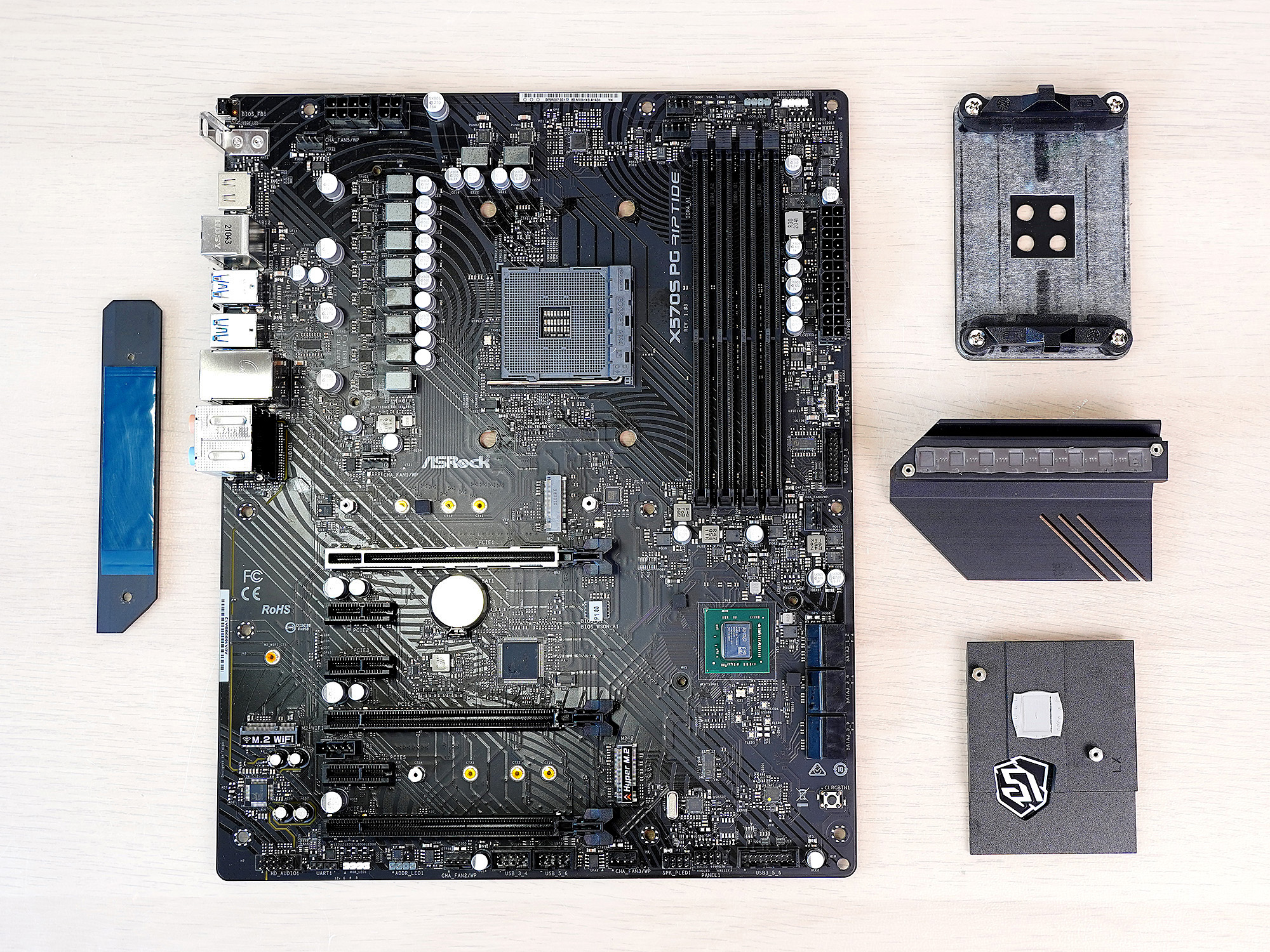

拆解下,数电感和mosfet都是10相。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

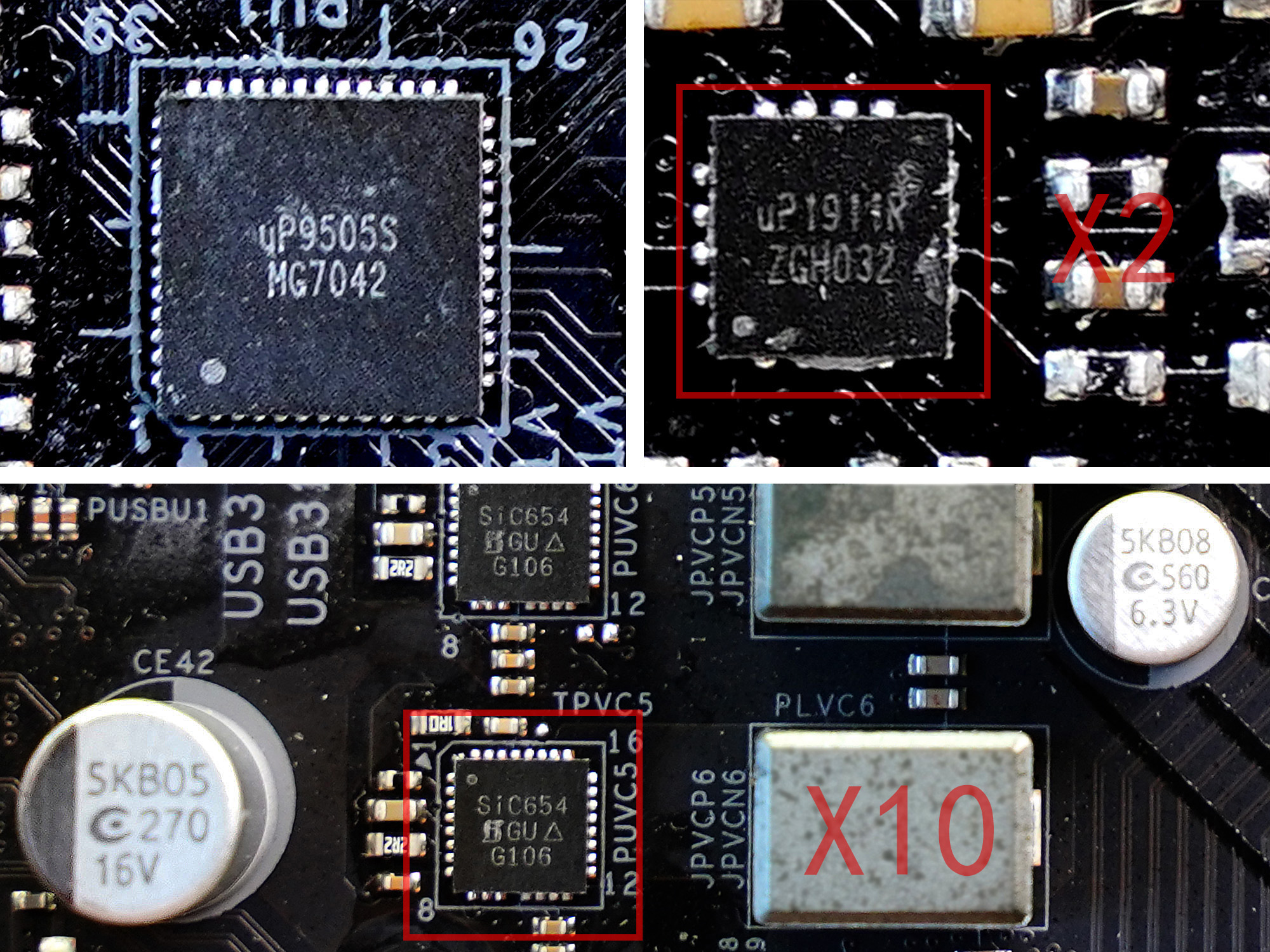

供电部分的 PWM型号为 uP9505S,最高支持4+2相供电,再看PCB背面有2颗uP1911R,它不是一颗普通的一倍二倍相器,而是少见的2倍4倍相器(或者应该叫相位扩展器?),即4相倍相成8相供电全由两颗倍相器完成。另外两相无疑就是SOC供电了。每相搭配50A的Dr.MOS,具体型号为 Vishay(威世)的 SIC654,以及60A的电感。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

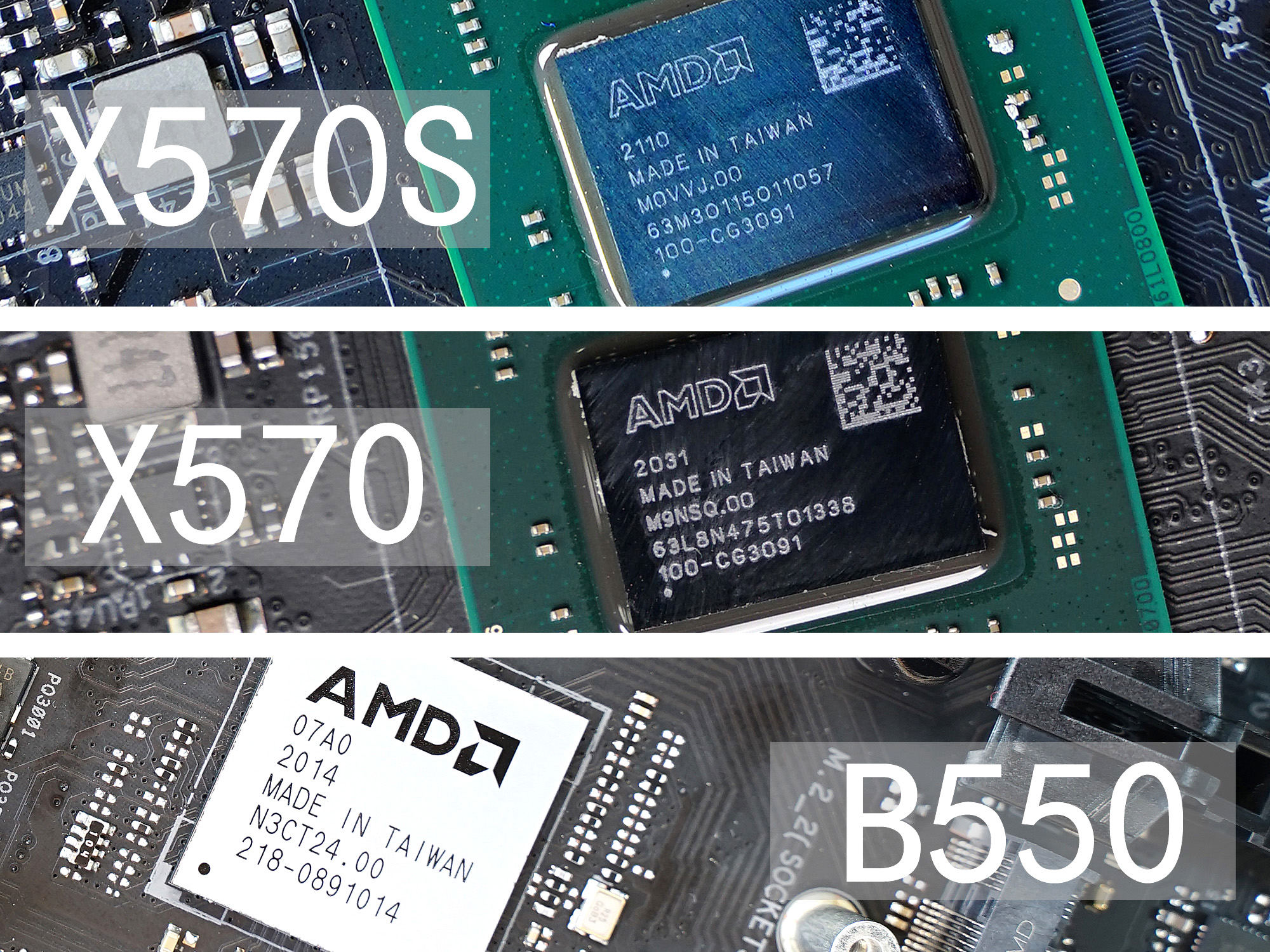

X570S相比X570最大的变化就是取消芯片组的主动风扇散热,对比一下会发现X570S的芯片组大小以及外观基本和X570是一致的,所以应该还是AMD自己出品的优化14nm制程,而B550的芯片组为ASMedia出品8nm制程,明显是不一样的。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享
内存

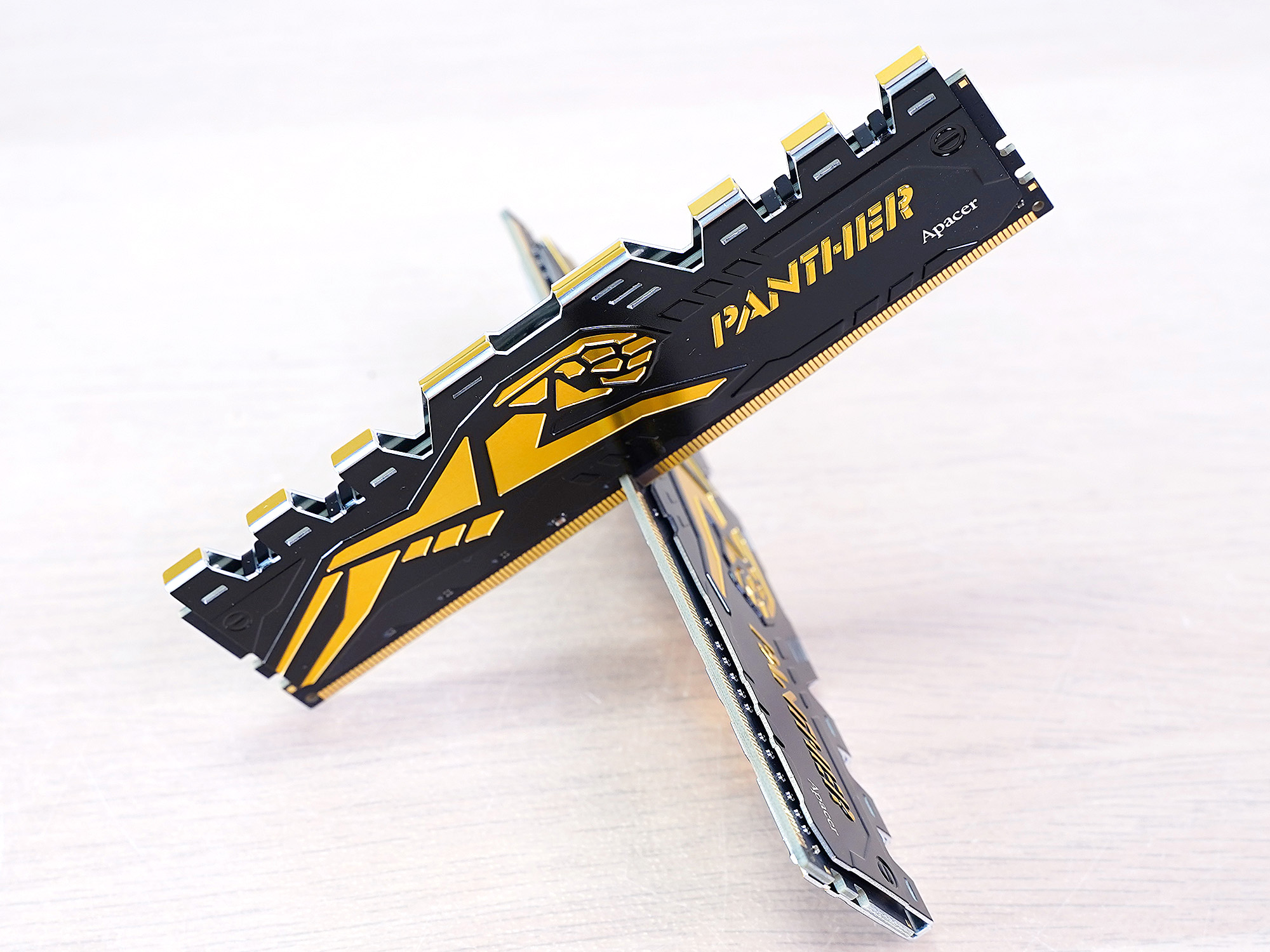

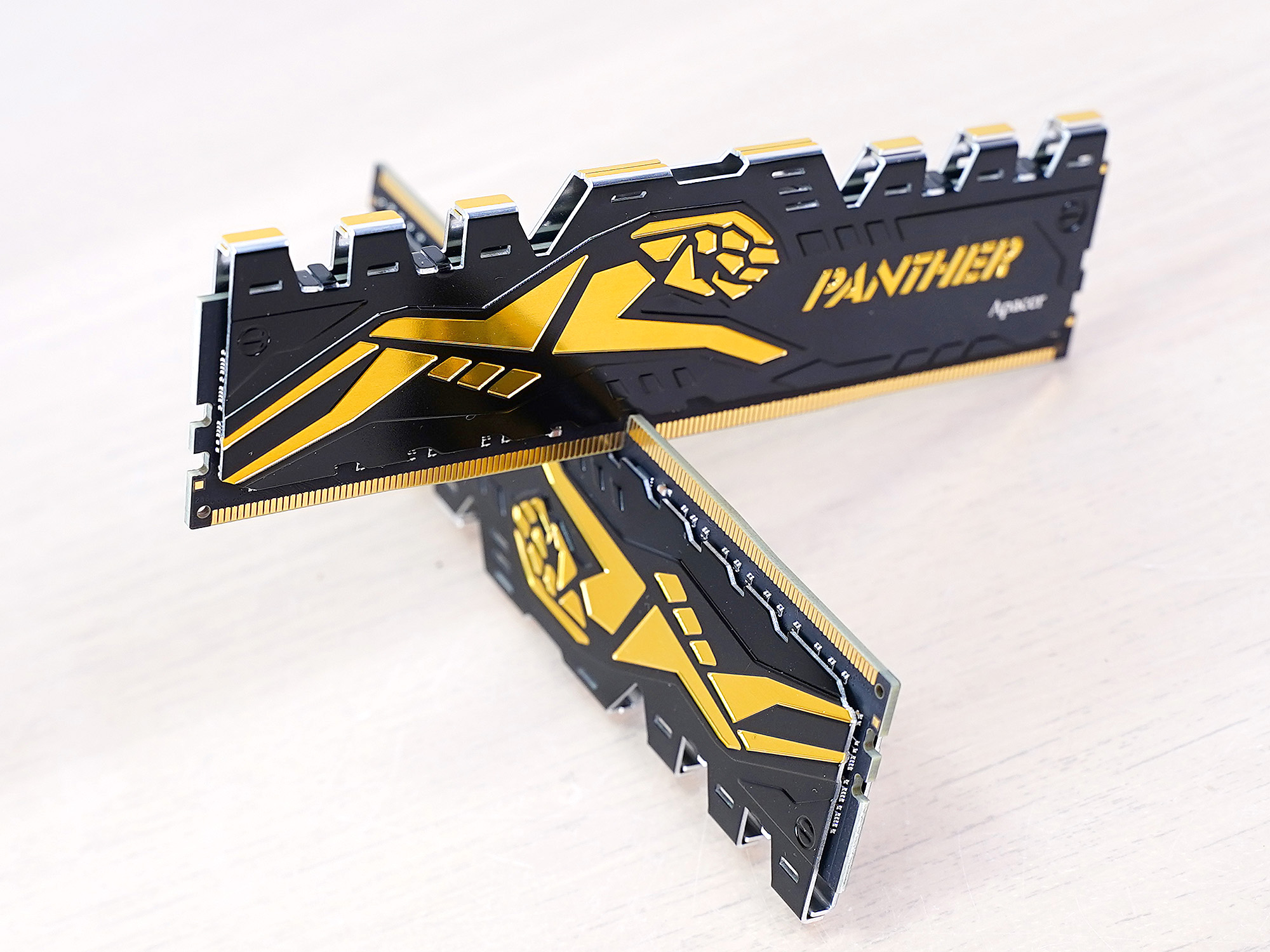

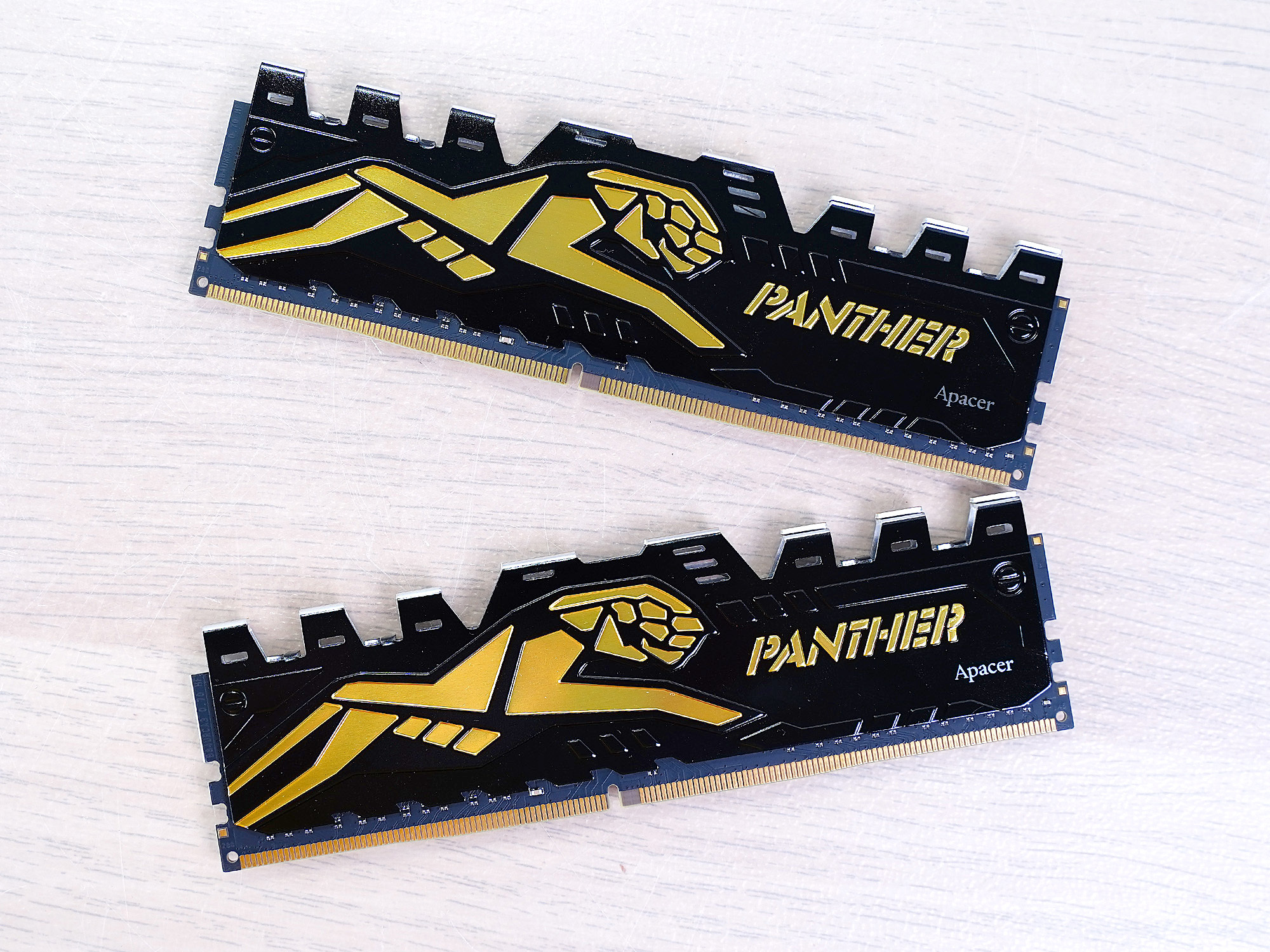

内存马甲上有精密冲压成型的金色小豹子和PANTHER的标识,另外还有Apacer的LOGO。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

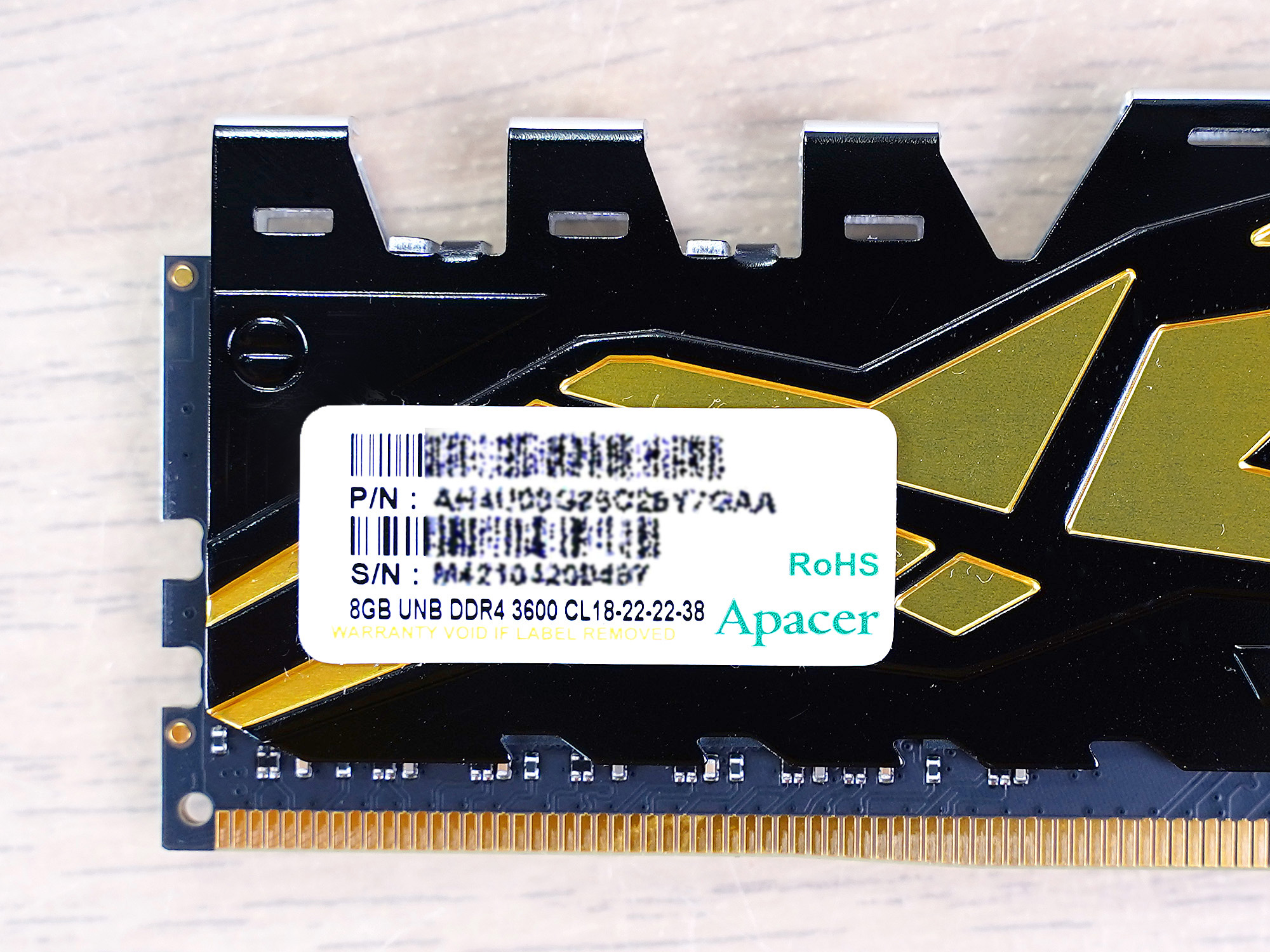

入手的内存频率为3600MHz,工作时序18-22-22-38,提供终身保固的售后服务。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

散热片的顶部也是金色的,无光版没有亚克力的灯条部分。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

CPU是AMD 锐龙5 5600X 处理器。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

固态散热器

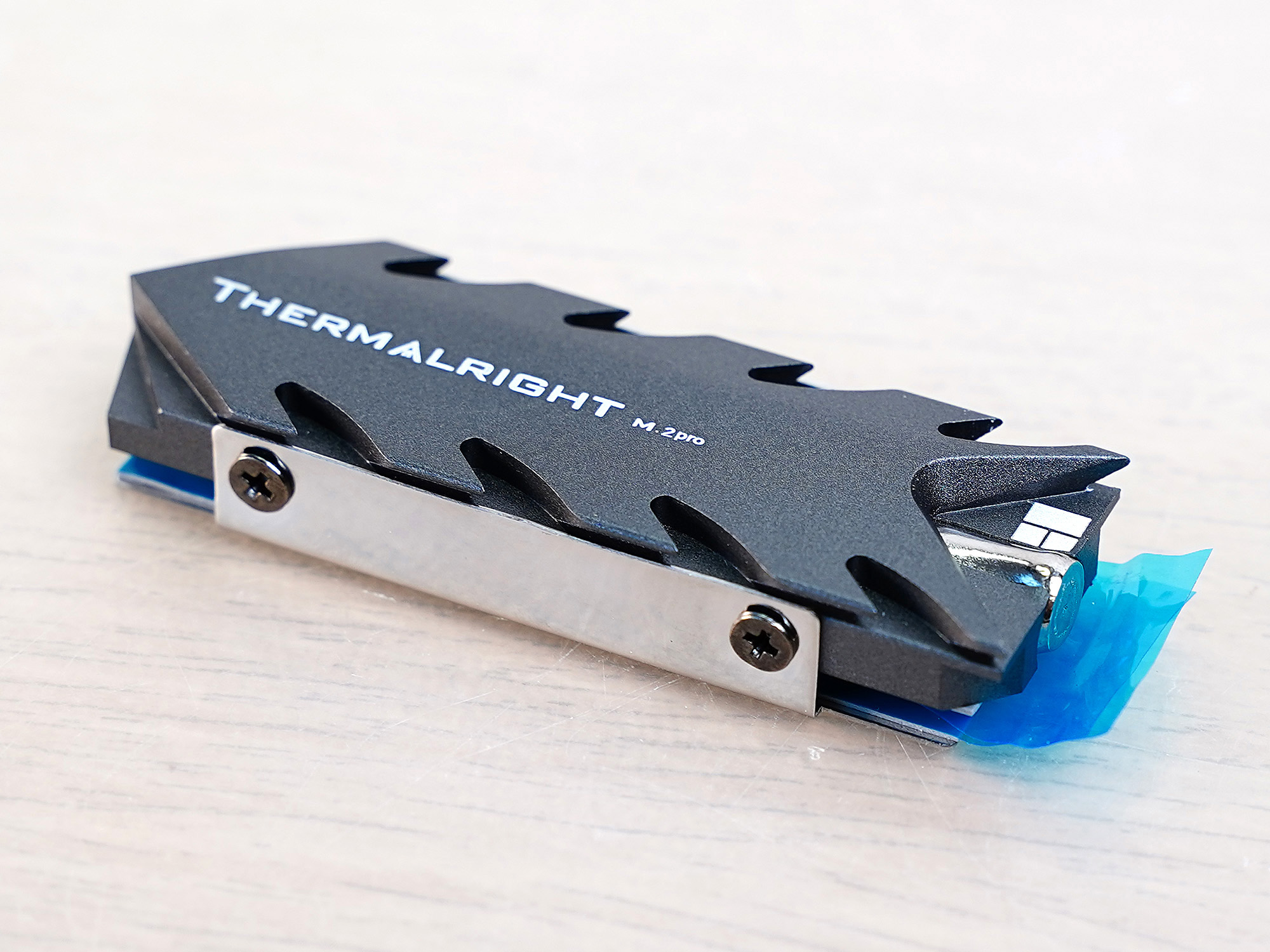

因为有2块M.2SSD要安装,所以又入手了一块利民 M.2 2280 PRO固态硬盘散热器,最高支持2280规格的SSD,尺寸为75*22.7*11.7mm,上盖厚度为8.5mm,表面采用了阳极喷砂工艺。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

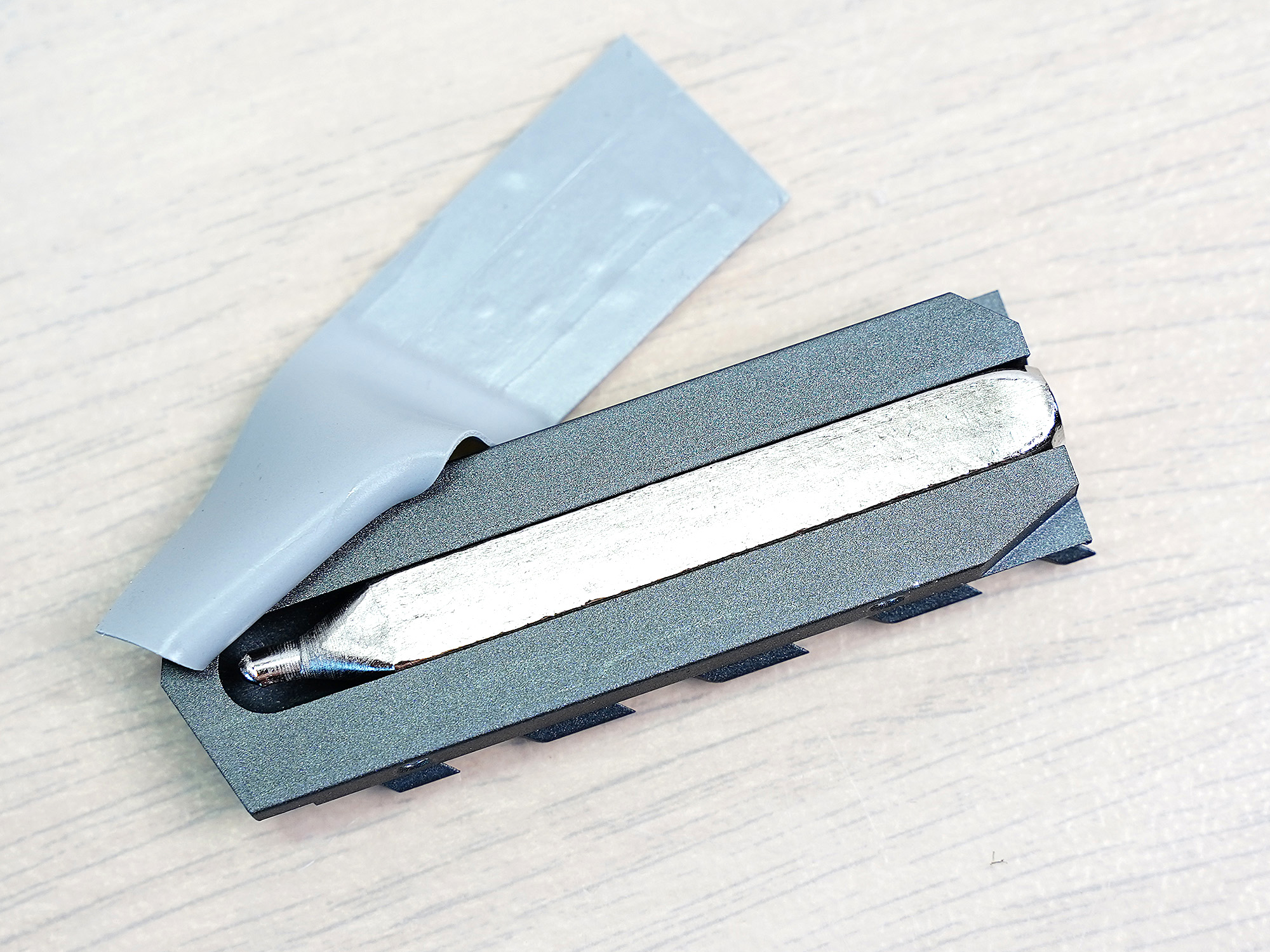

铝制散热片内置8mm纯铜热管。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

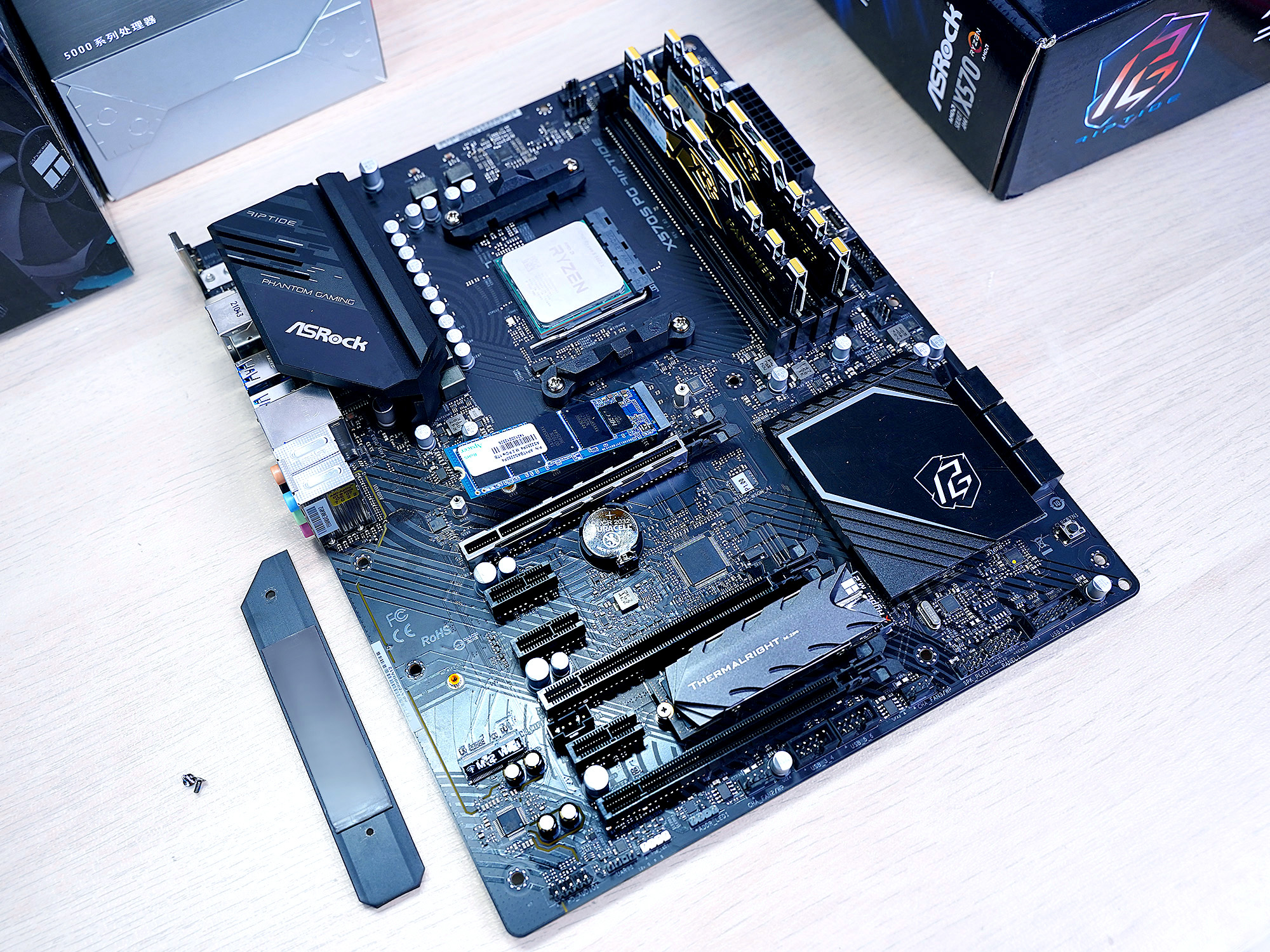

配备了双M.2 SSD插槽,支持新一代PCIe 4.0 M.2 SSD,最高支持2280 规格,第一个直连于CPU通道,并配有散热片,不过仅支持PCIe协议;第二个为芯片组提供,支持 SATA3与 M.2 协议,但需注意如果使用M.2 PCIe SSD,2个sata口将不能使用。

系统盘使用宇瞻AS2280P4 1T,还有一块WD BLACK SN750 1T,性能更强,不过由于已经装满了游戏,还是作为游戏盘吧!搭配利民 M.2 2280 PRO装在主板的第二个M.2接口上。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享
机箱风扇

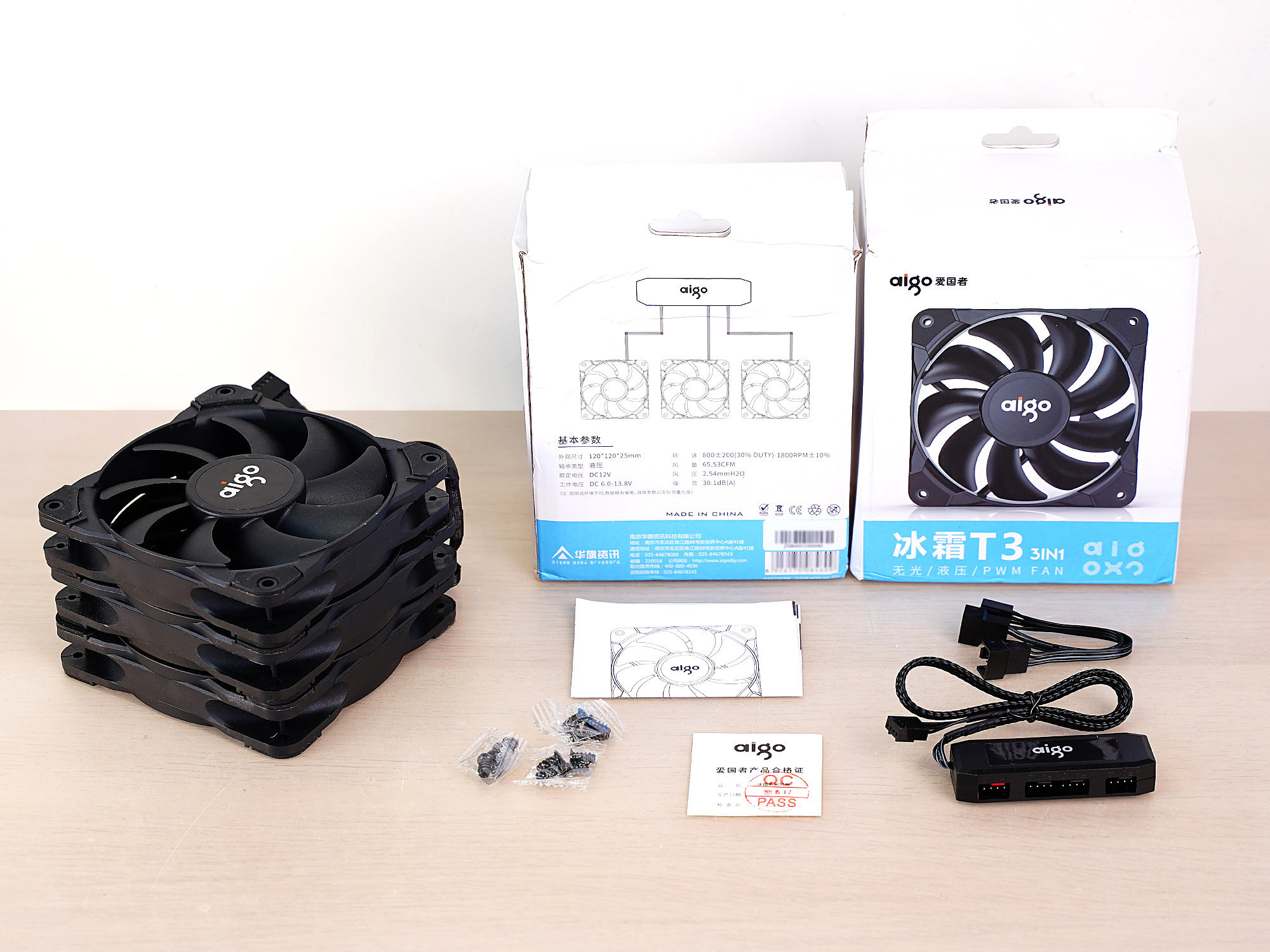

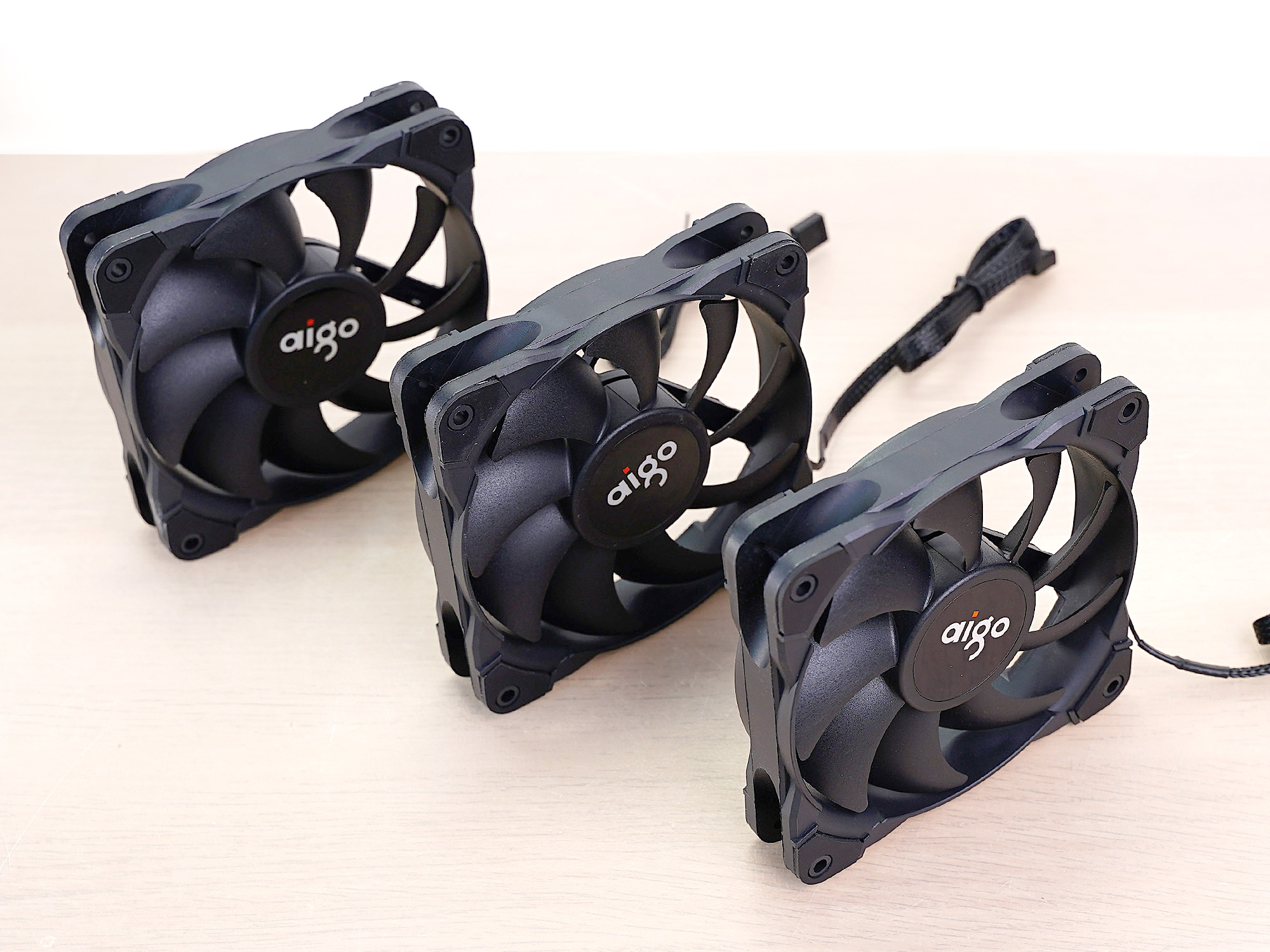

爱国者(aigo)冰霜T3风扇套装包含3个风扇和一个集线器,其中一套是买机箱送的,为了整体风格统一又入手了一套。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

▼风扇为9叶设计,采用了液压轴承,无光。▼风扇转速为800~1800RPM,支持PWM控温,风压可达到2.54mmH2O,最大风量为65.53CFM。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

显卡

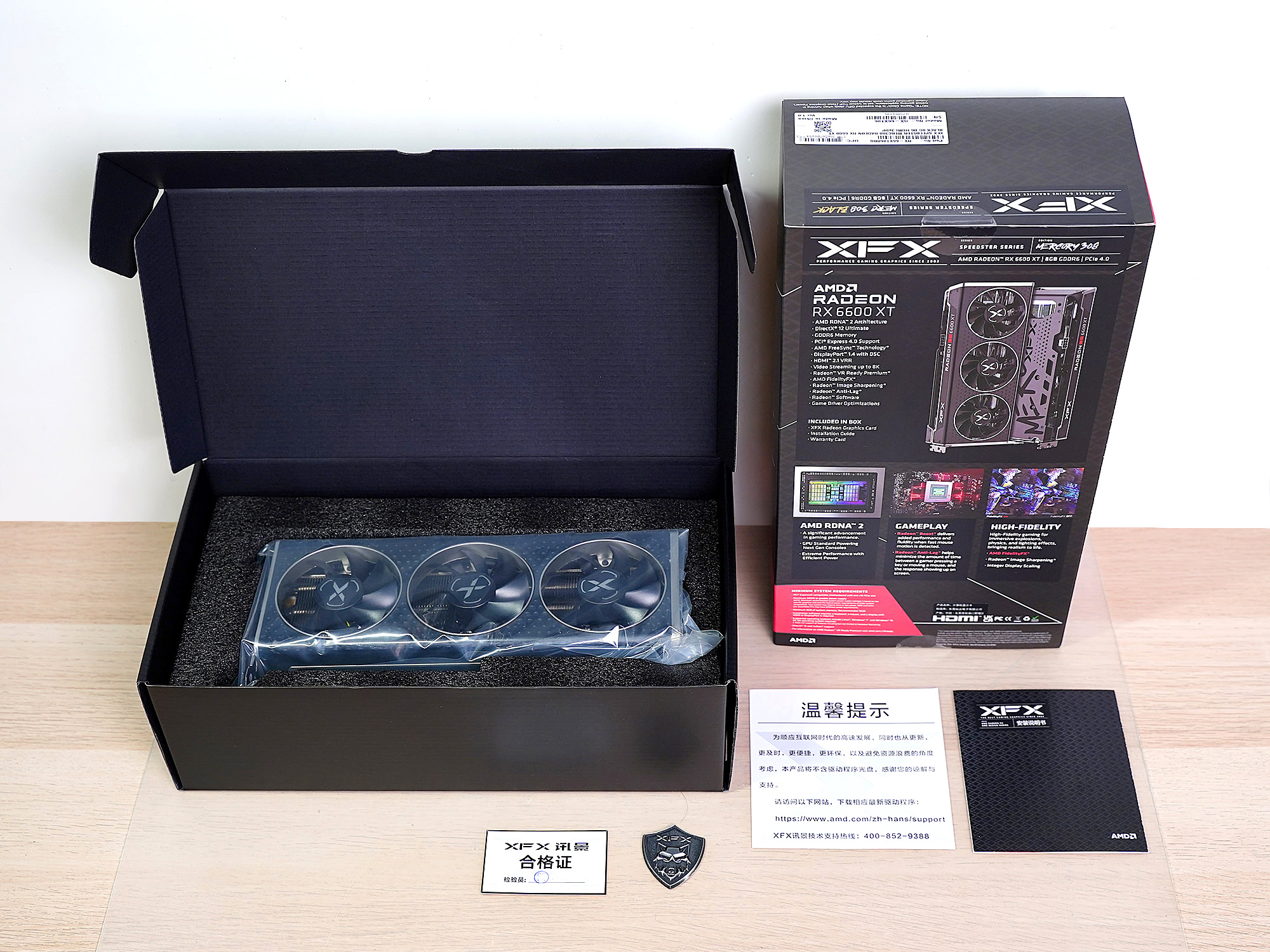

讯景的三风扇海外版除了显卡本体,说明书保修卡外,还有一个狼头的金属磁吸徽章。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

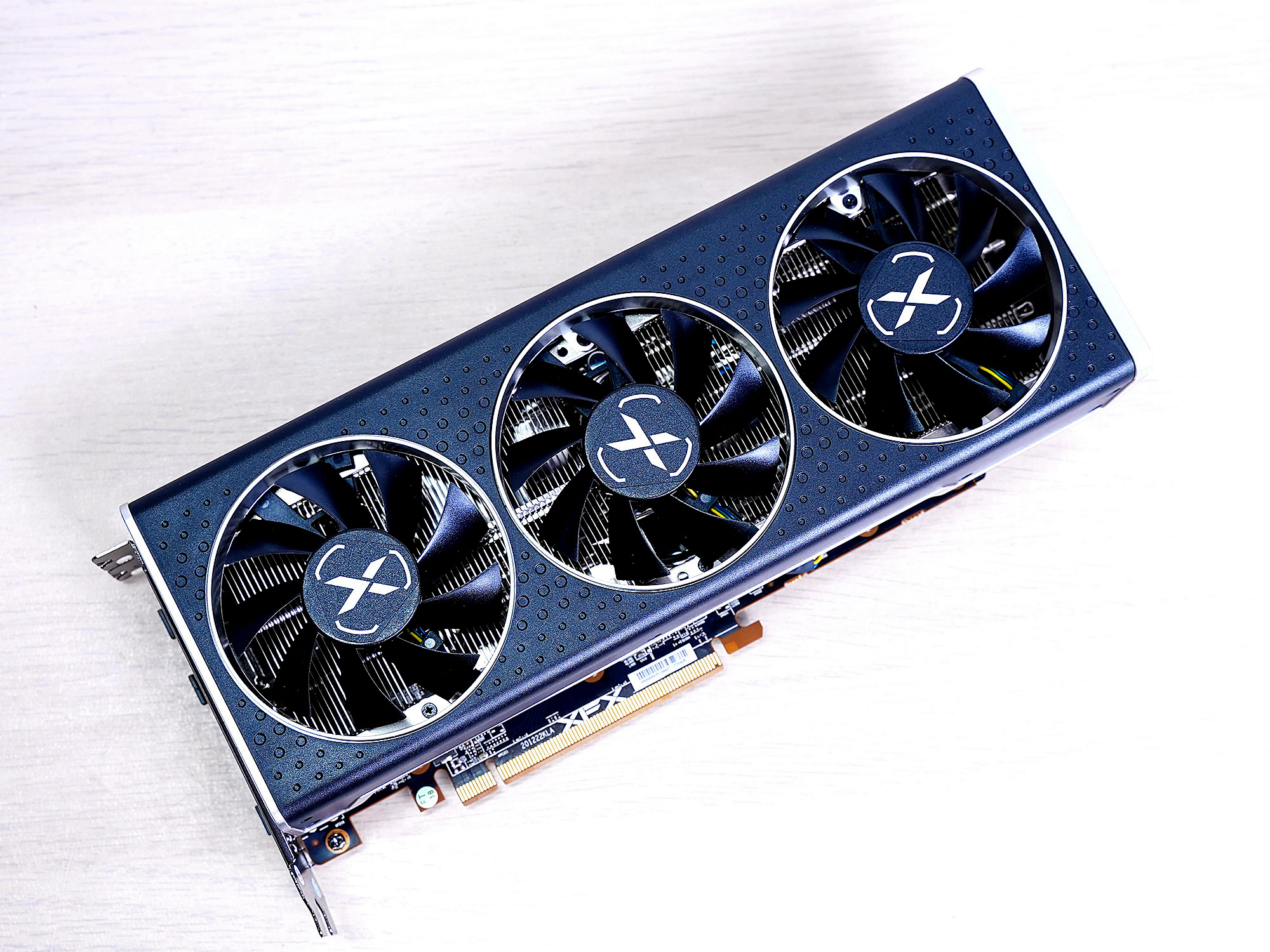

显卡采用了3个80mm风扇(支持低负载停转)的散热结构,但尺寸为274X114X50mm,不超过300mm的长度对机箱的兼容性还挺友好的。显卡采用了全金属的铝合金外罩搭,黑色低调的设计风格。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

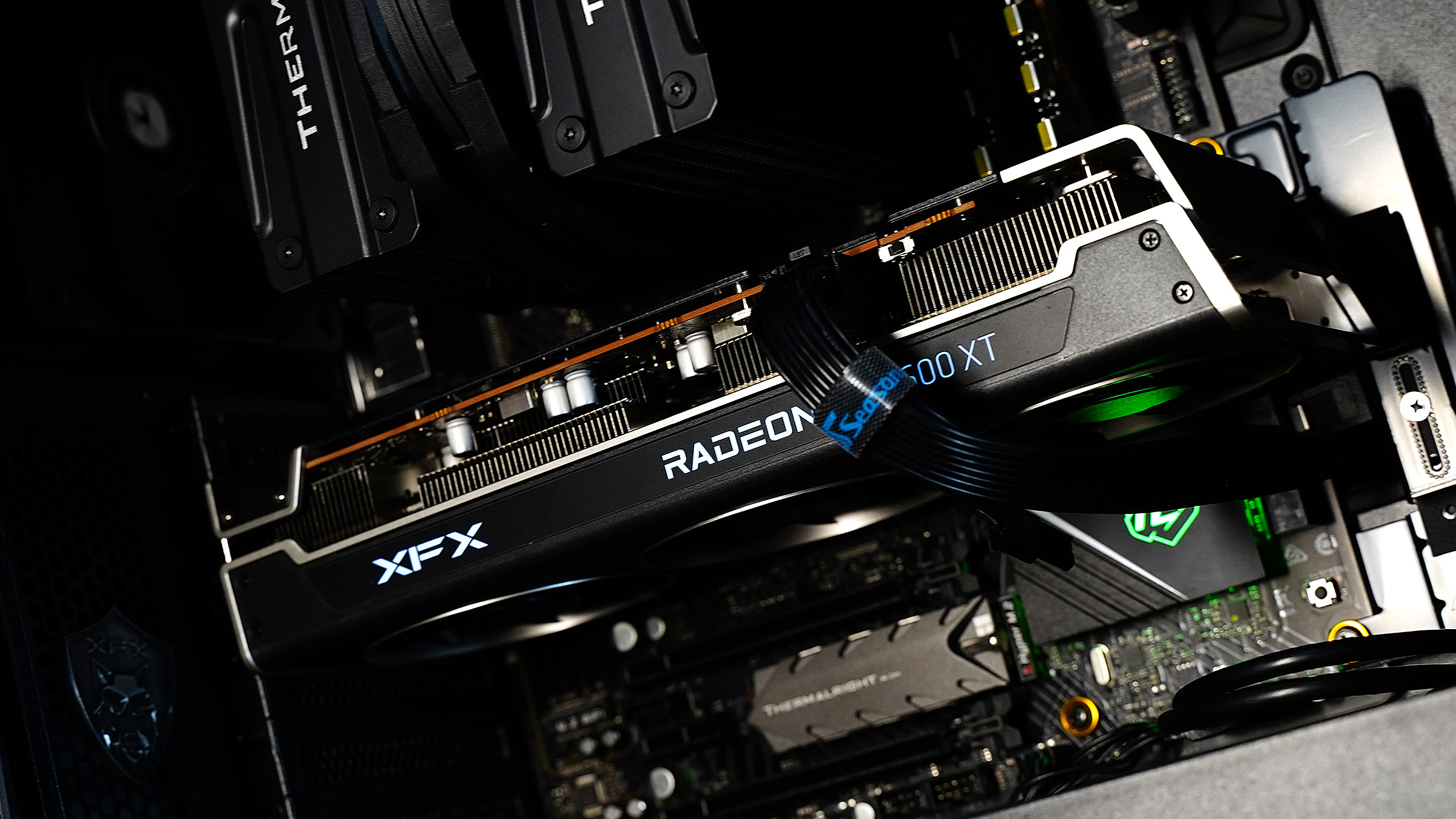

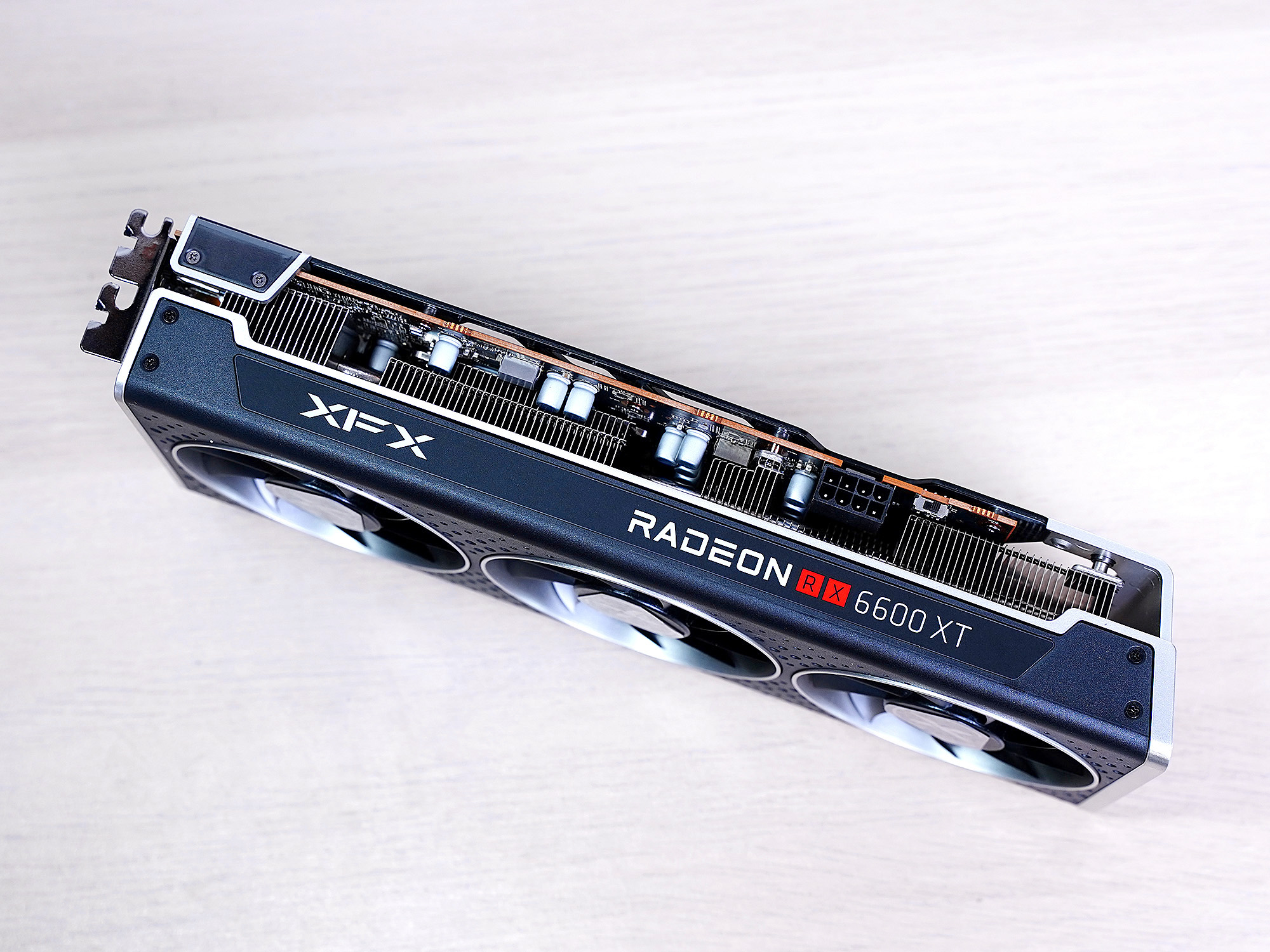

厚度基本就是标准双槽显卡,不过外壳要稍稍超出一点。侧面有Radeon RX 6600 XT和XFX的LOGO,有LED,RX为红色,其它为白色,不可调节。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

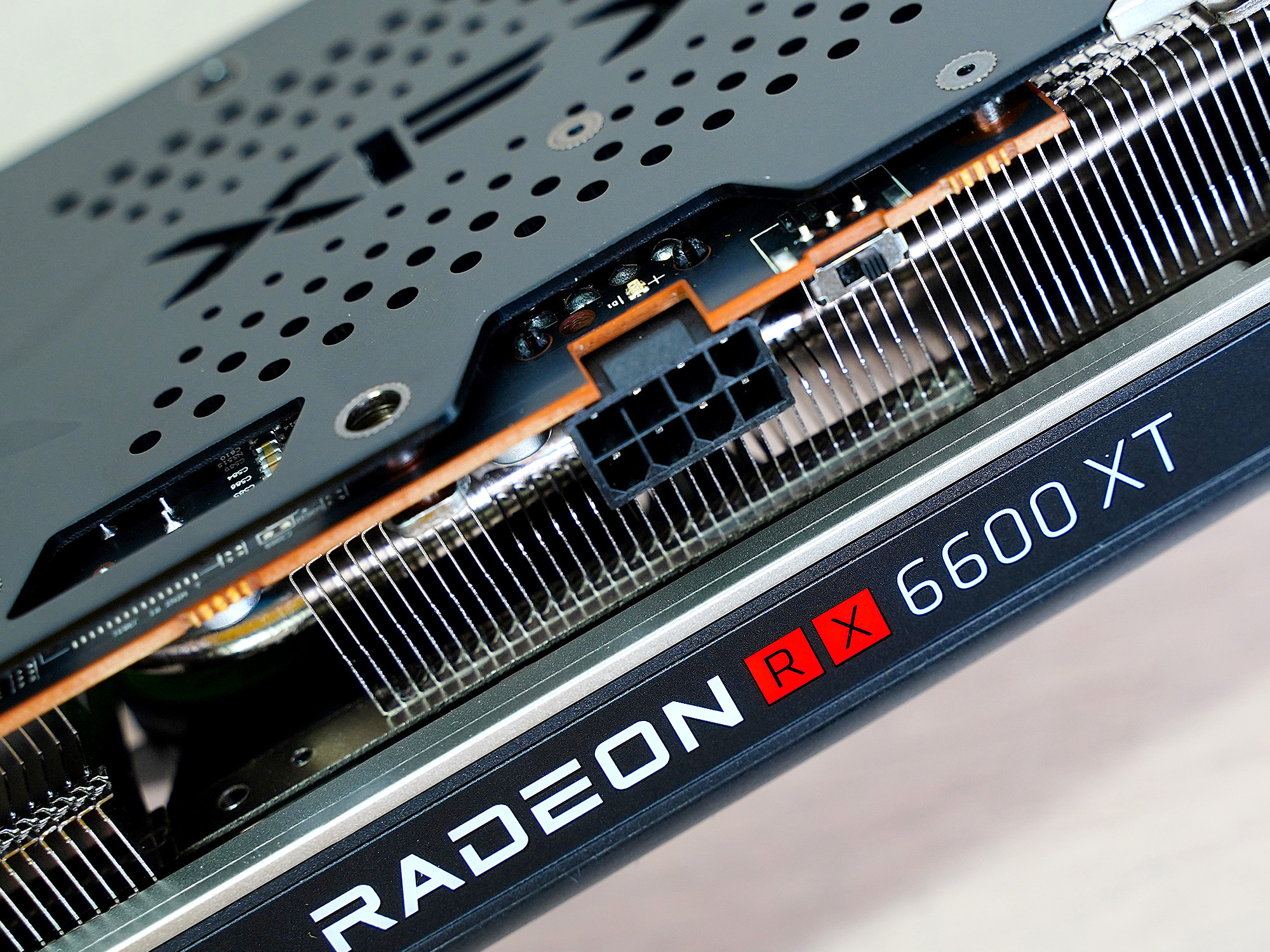

显卡供电采用了单8P供电接口,在旁边还有一个双BIOS开关。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

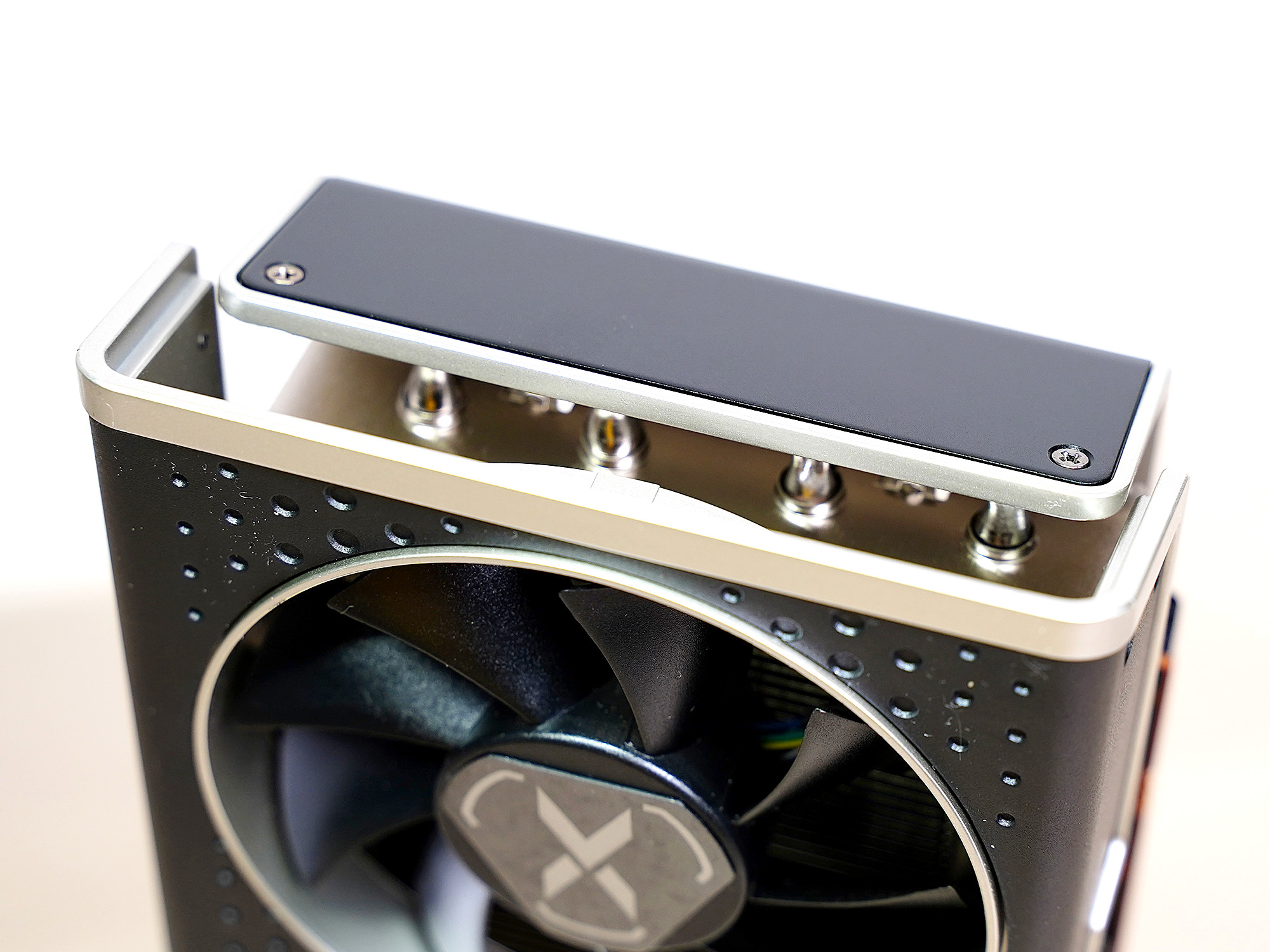

前端背板向上折起保护热管,但未完全封死,留有了散热通道,另外可以看到一共有4根热管,并且镀镍。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

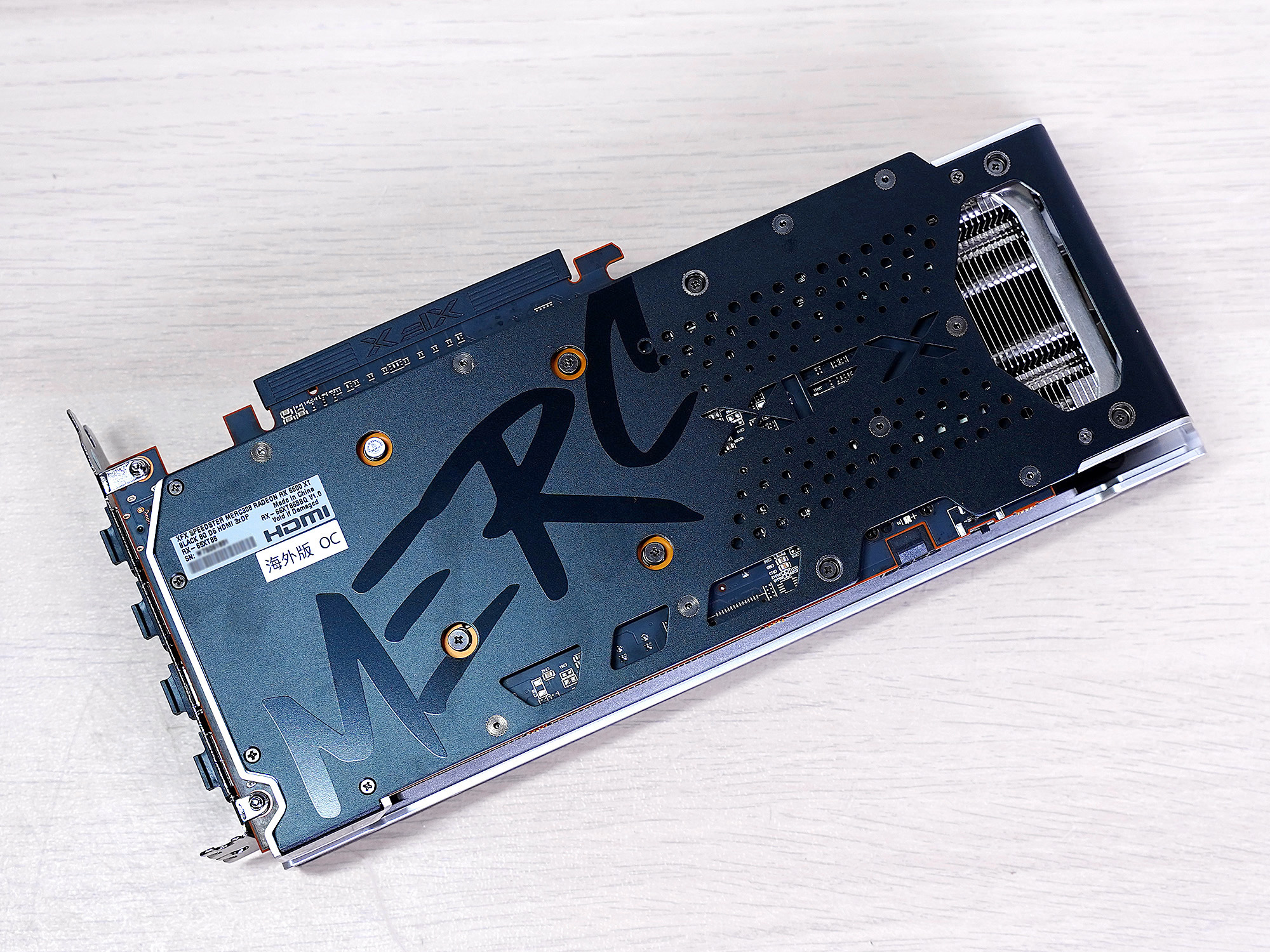

背面采用了金属背板,上面也有的MERC标记。前端镂空出一部分鳍片,可以让风流彻底吹透,是贯穿鳍片的风道设计。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

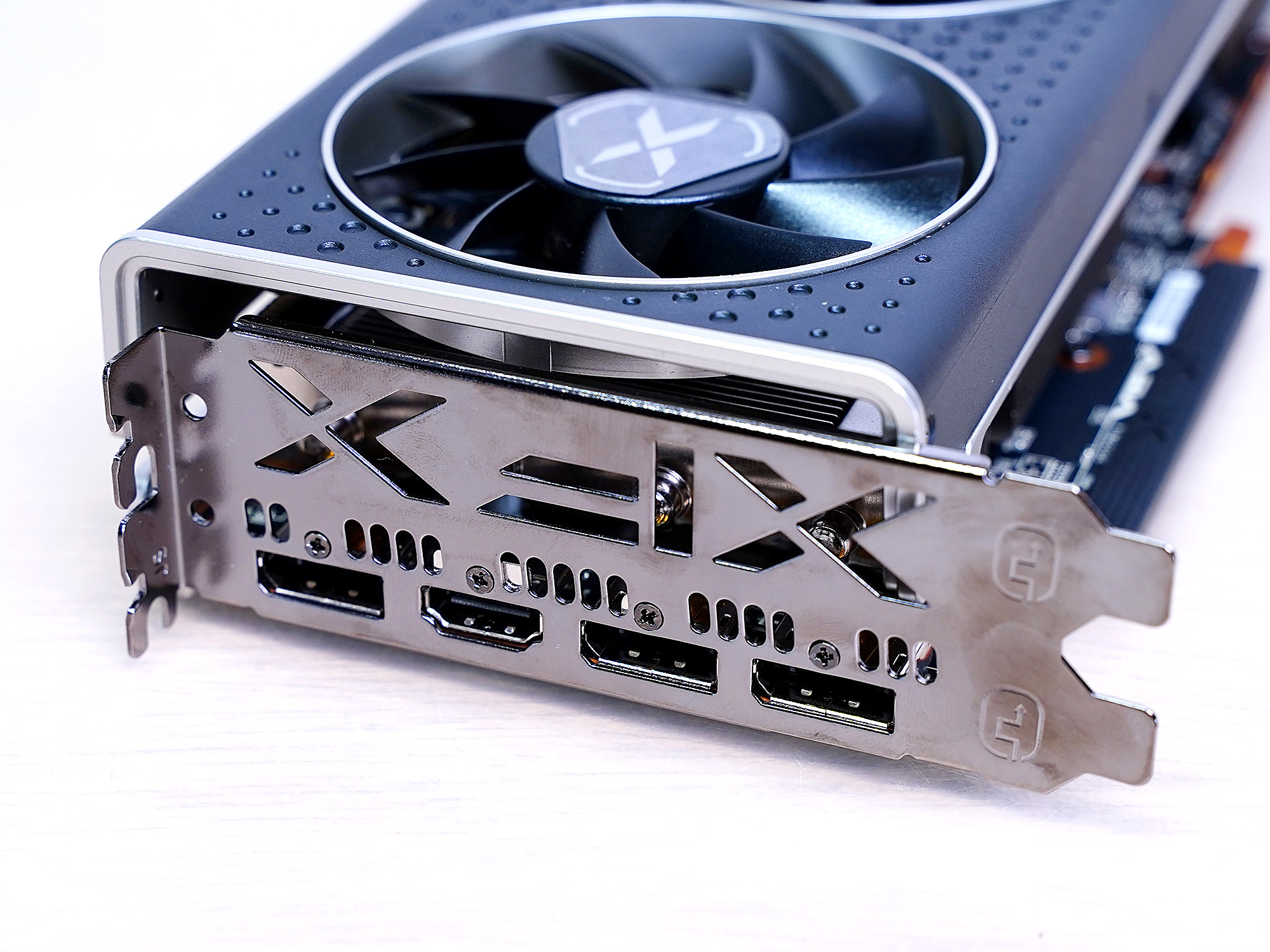

IO部分:3个DP1.4接口,1个HDMI2.1接口,没有再提供USB Type-C接口。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享
机箱

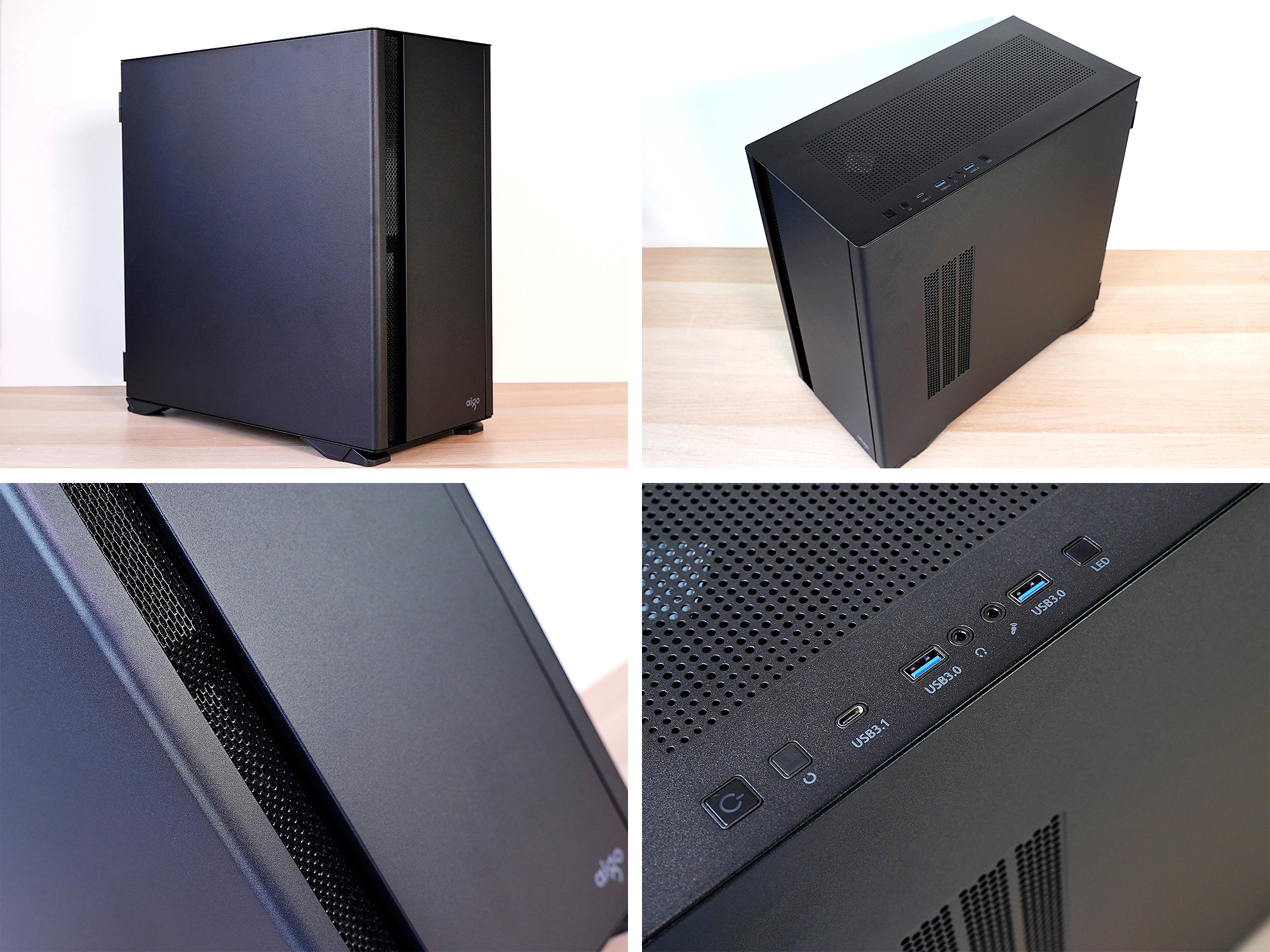

该机箱有黑白两款,选择黑色版本,尺寸为468mm*233mm*493mm,重量10.32kg。机箱在外观设计上很简约,前面板左边有一条贯穿机箱高度的网状进风口,没有多余的东西。I.O在顶部,配备了2个USB3.0接口以及1个USB3.1 GEN2的Type-C接口,此价格的机箱有Type-C接口还是值得好评。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

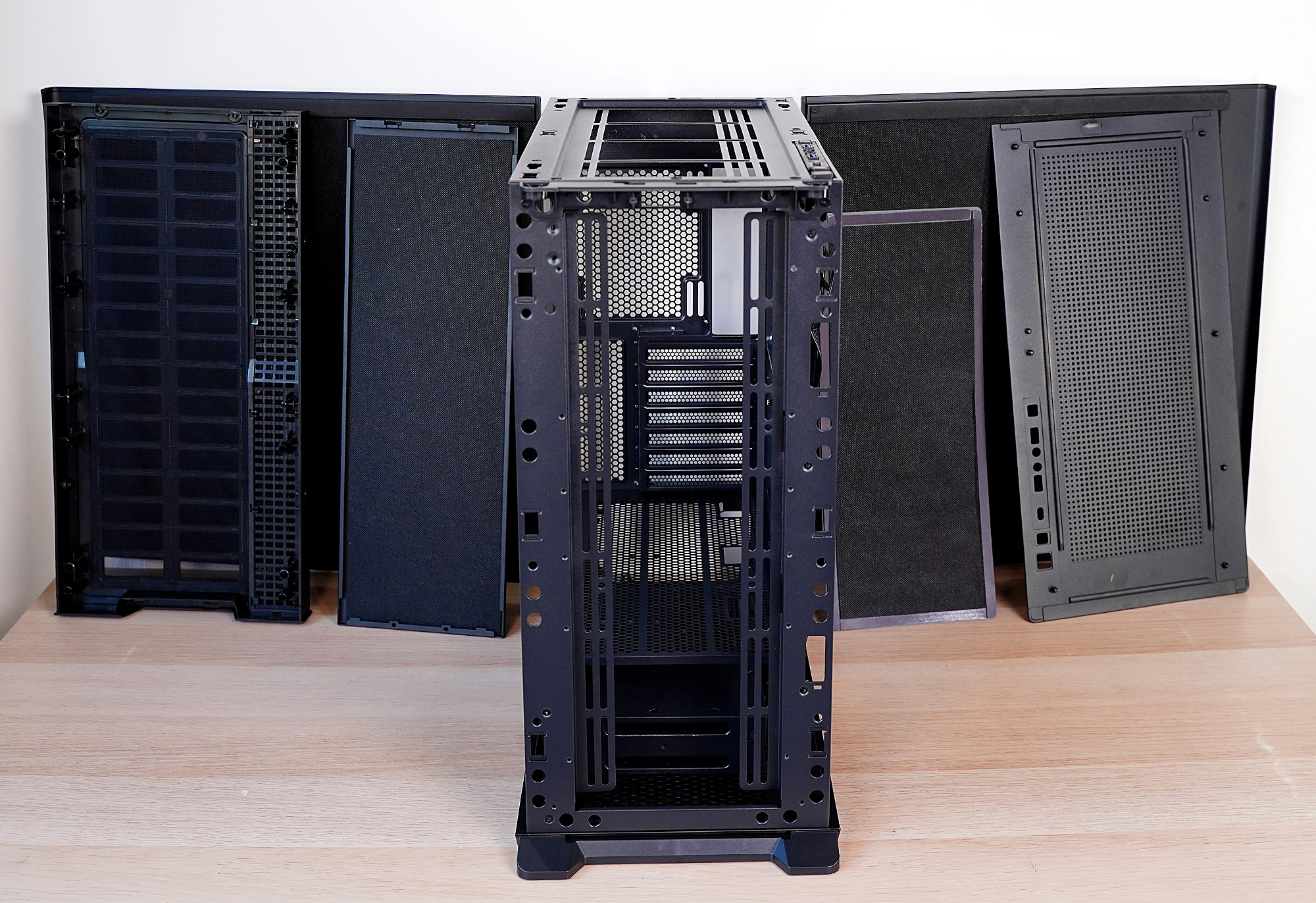

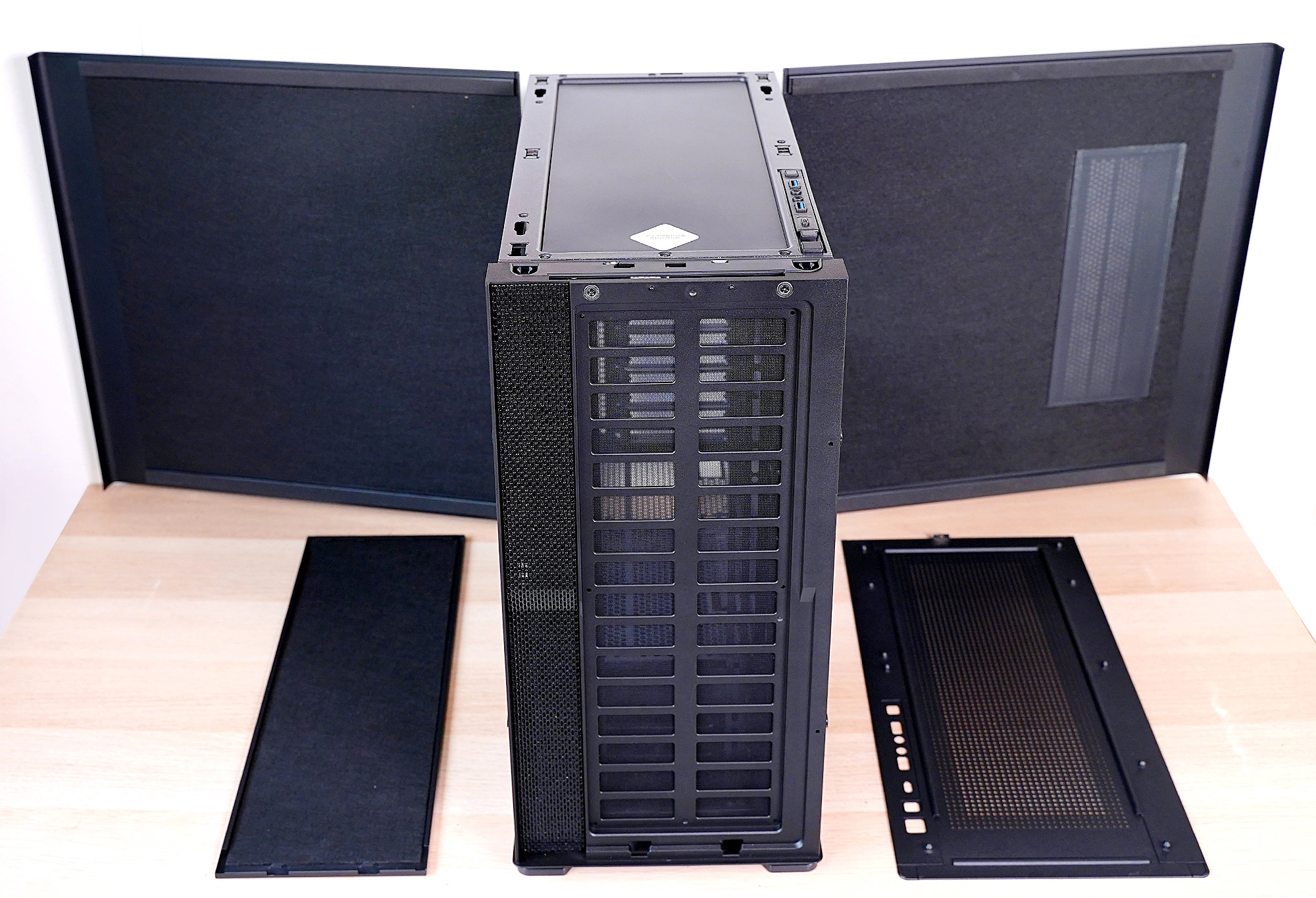

机箱两侧板均采用磁吸开门设计,不用拆卸螺丝就能打开,板内均覆盖了全面积的静音棉(后侧板为了侧放冷排设计留有一部分散热孔);前面板还有一块磁吸静音盖板,打开后发现内部还有一侧防尘网,这种不安盖板的状态可以降低风阻,让进气量最大化,不过噪音也会更大一些;顶部打开盖板后也有一块磁吸静音棉覆盖,如果顶部安装风扇或者冷排(支持280冷排)就得取下了。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

机箱四面都有高分子静音棉设计,官方介绍总面积达到了680mm²,其中前面板和顶部可以为静音或散热做出选择性的安装。另外如果要安装360的冷排,只能安装在前面了。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

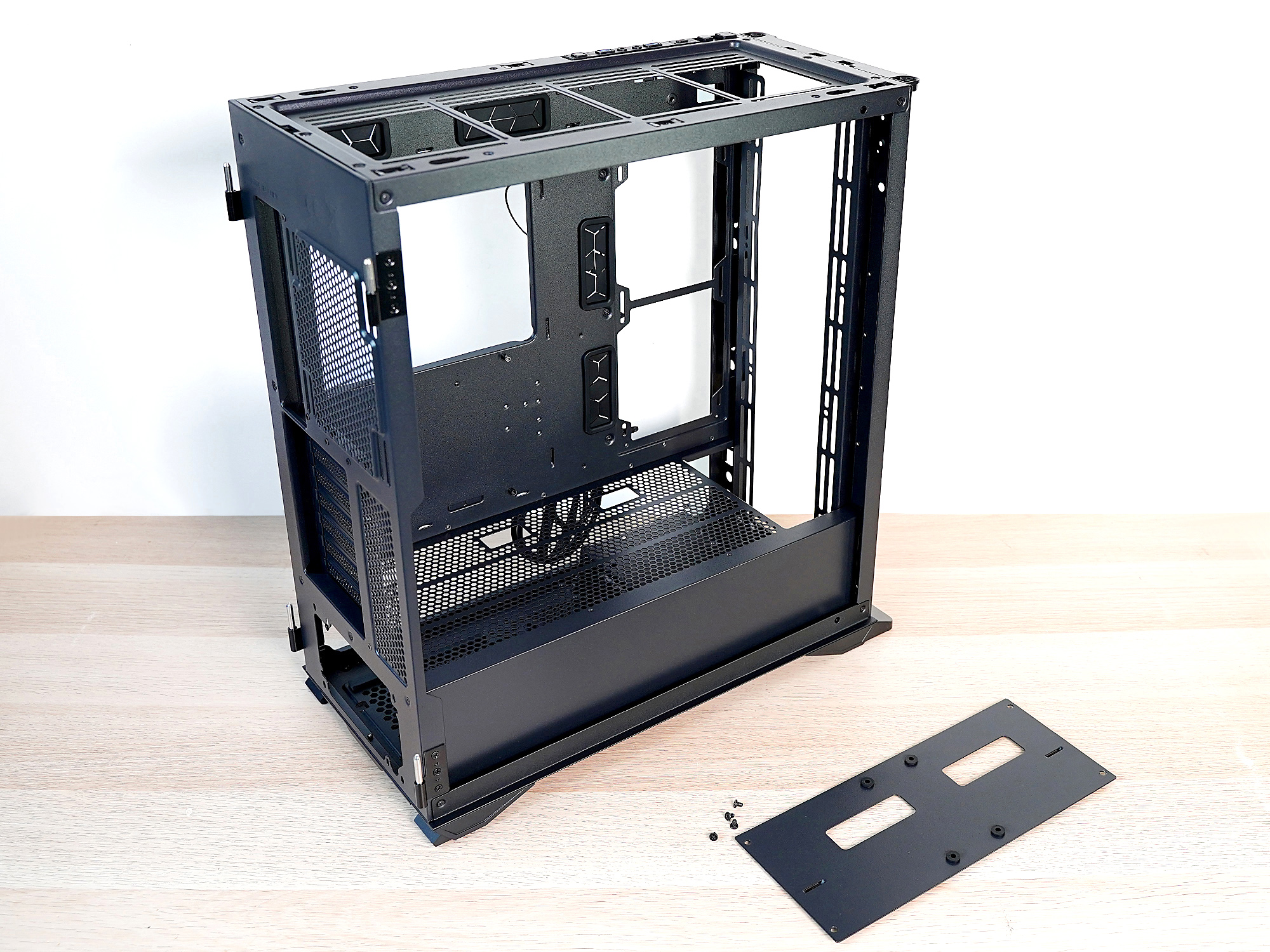

主板托架前面有一个3.5寸的硬盘架,拆下后可以侧放冷排。另外这种设计也让机箱可以放入一定尺寸的E-ATX主板,或者在前部进行分体水冷的安装。兼容性方面显卡限长400mm,风冷散限高180mm,预留空间是足够的。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

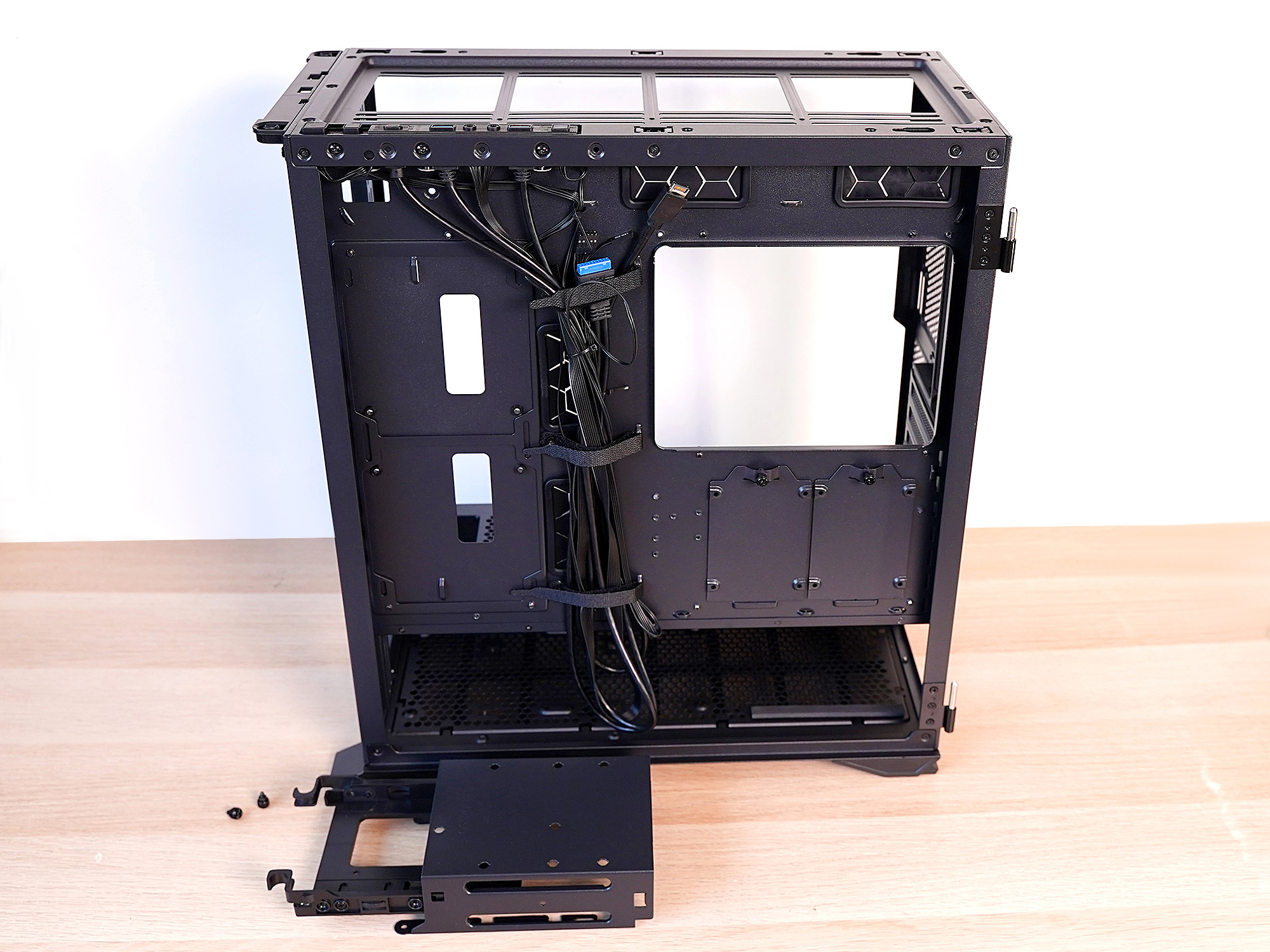

背面有一个可以安装2块3.5英寸硬盘的笼子,但只有一个可以抽出的架子,另一块只能安装在硬盘笼上方,如果不再侧面安装冷排就可以实现3块3.5英寸硬盘的安装,还支持2块2.5英寸硬盘的挂装。理线方面设计了扎线孔和预置的魔术扎带方便走线。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

装机心得

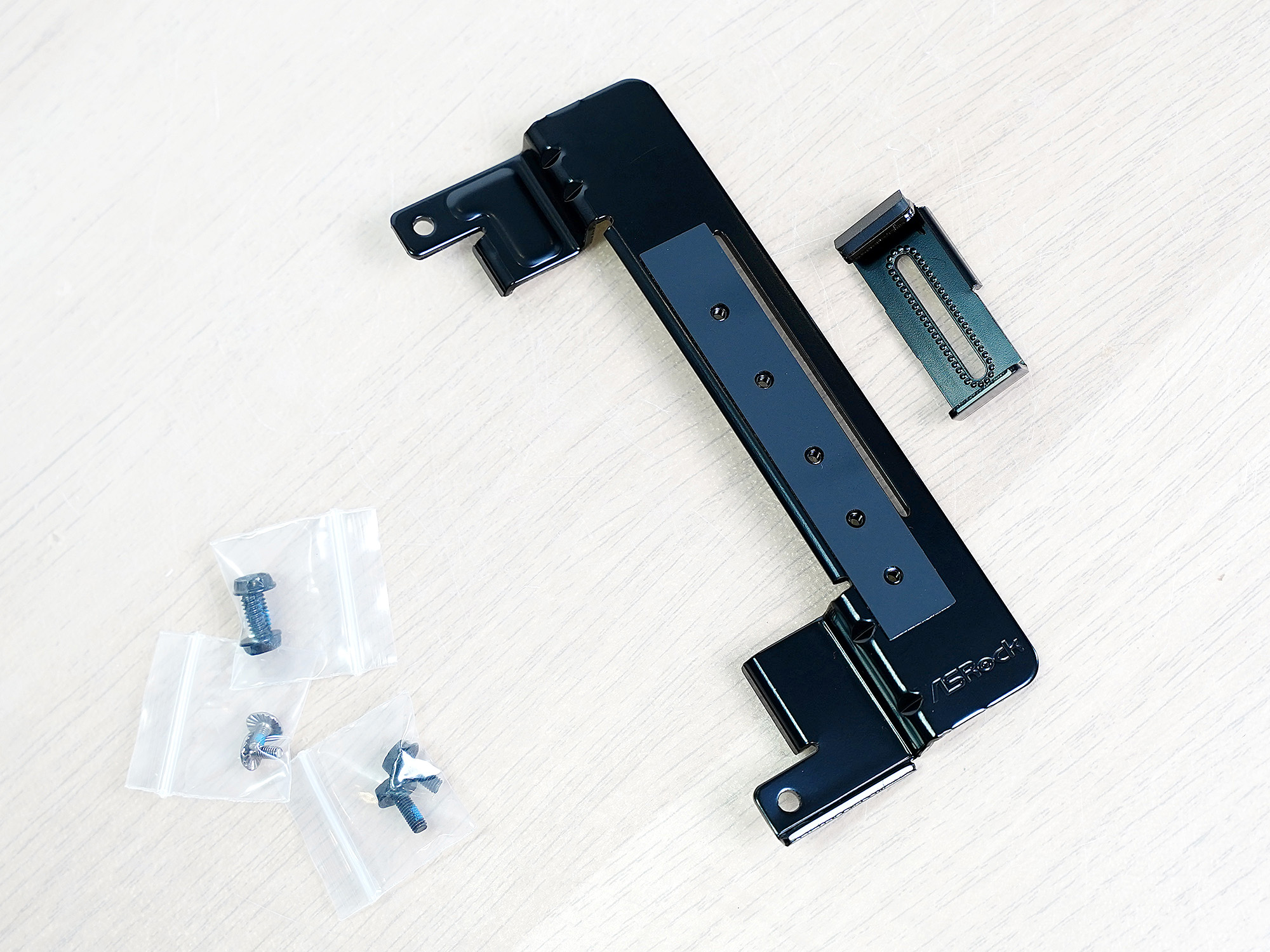

现在华擎的很多中高端主板都有送一个显卡支架。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

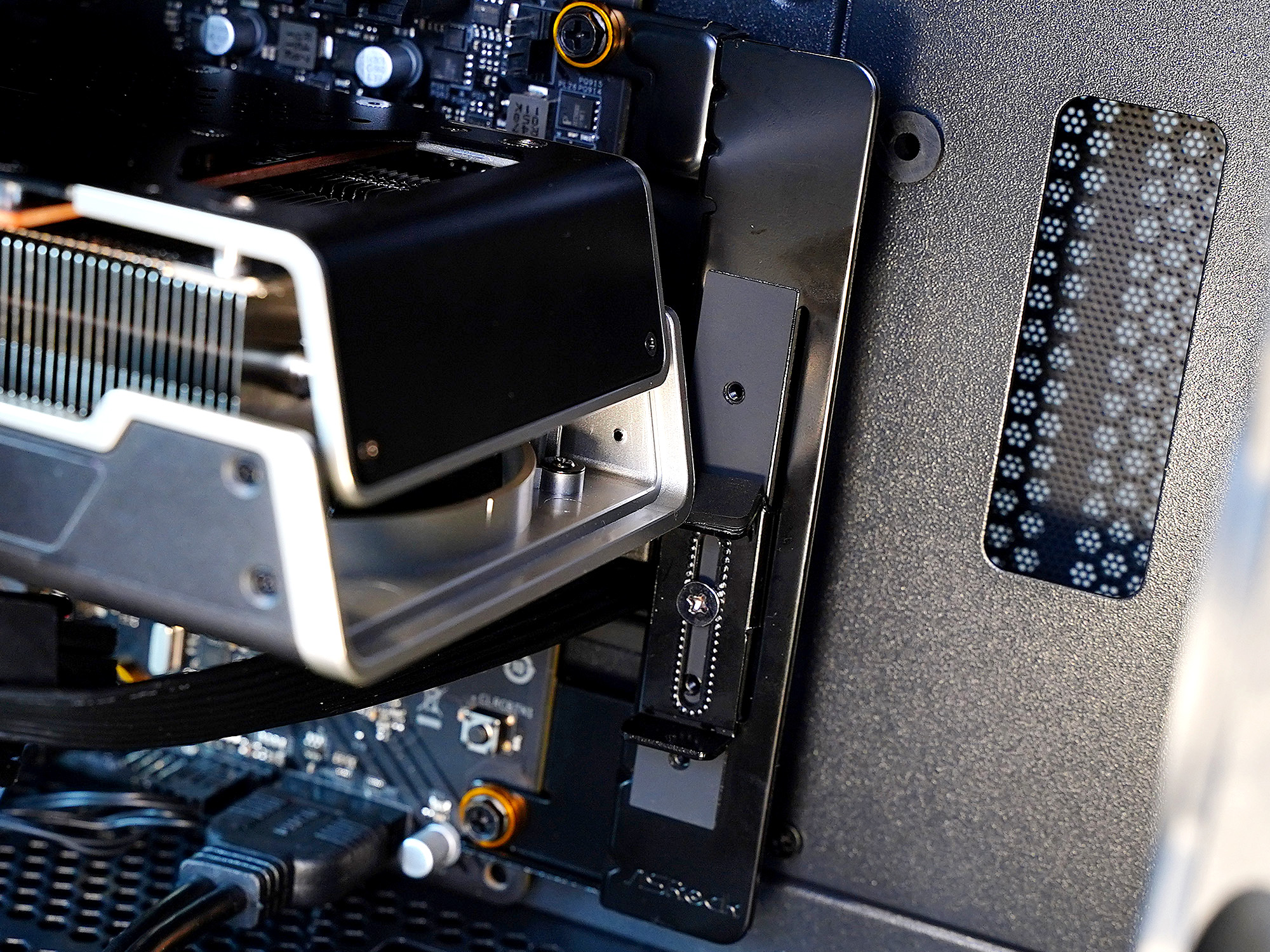

该支架安装在主板右侧的两个主板孔位上。但显卡的长度一定要超过主板的宽度3cm左右才能让这个支架起作用,如这块274mm的6600xt也就刚刚能搭上一部分支架。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

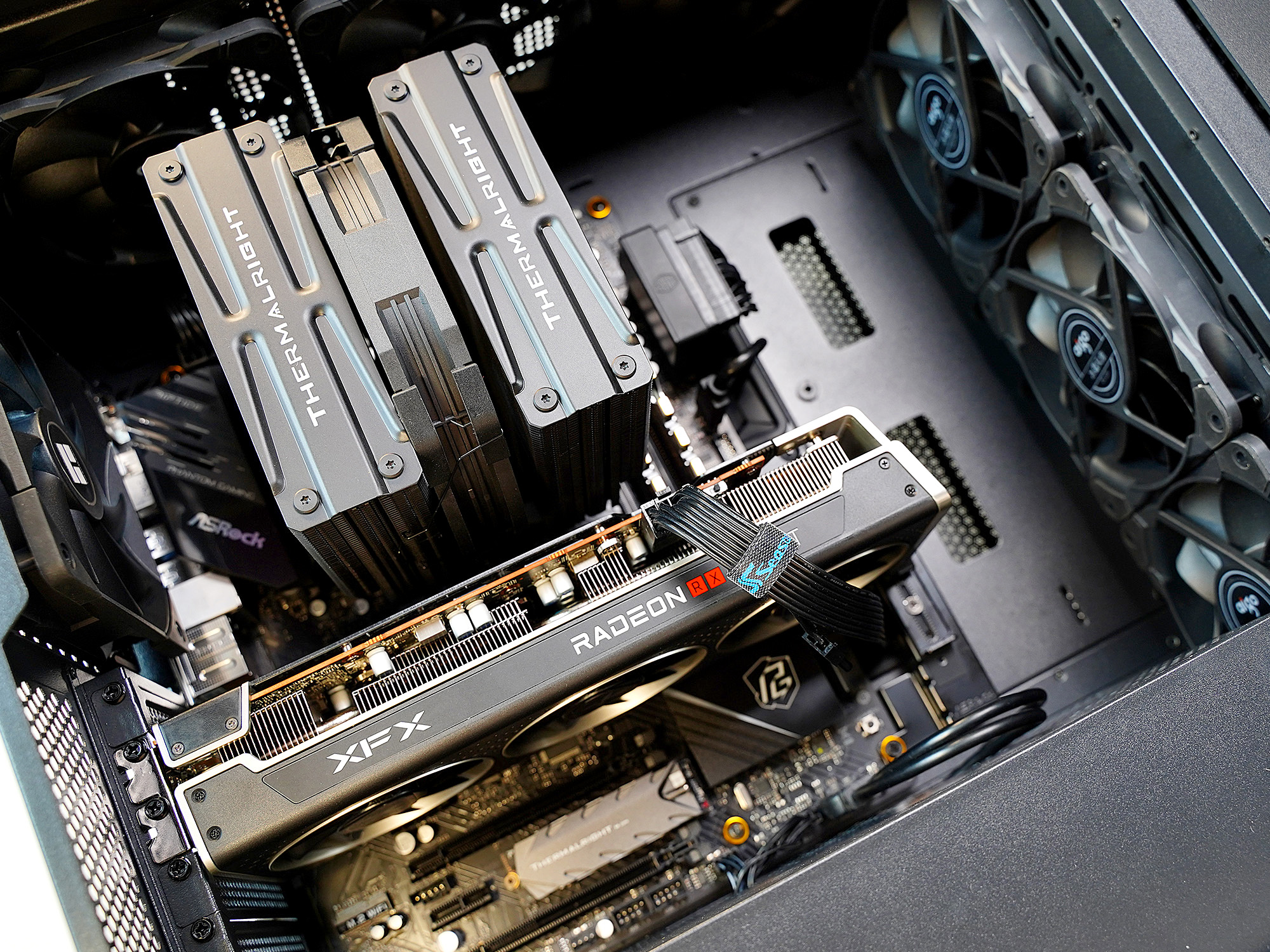

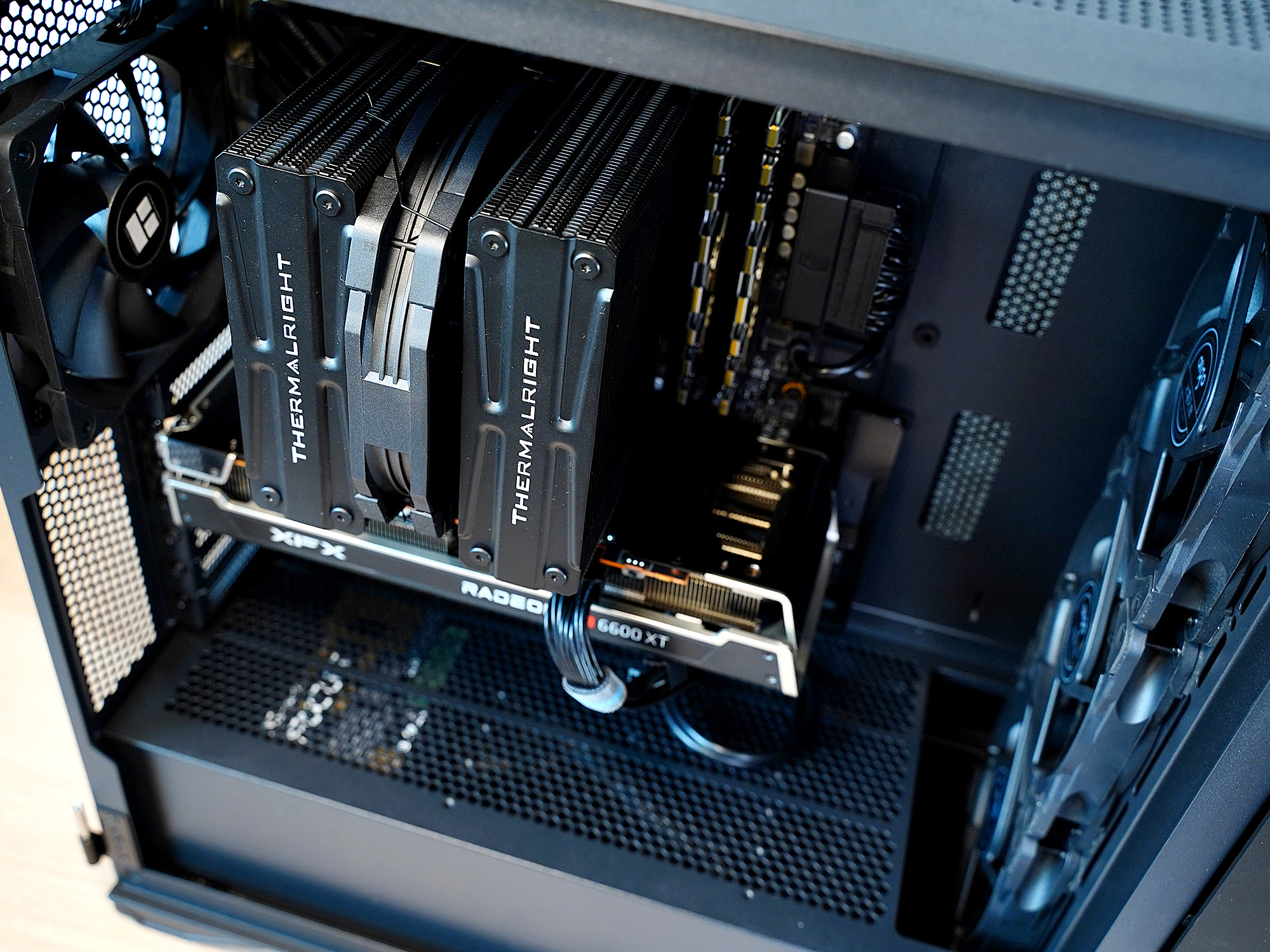

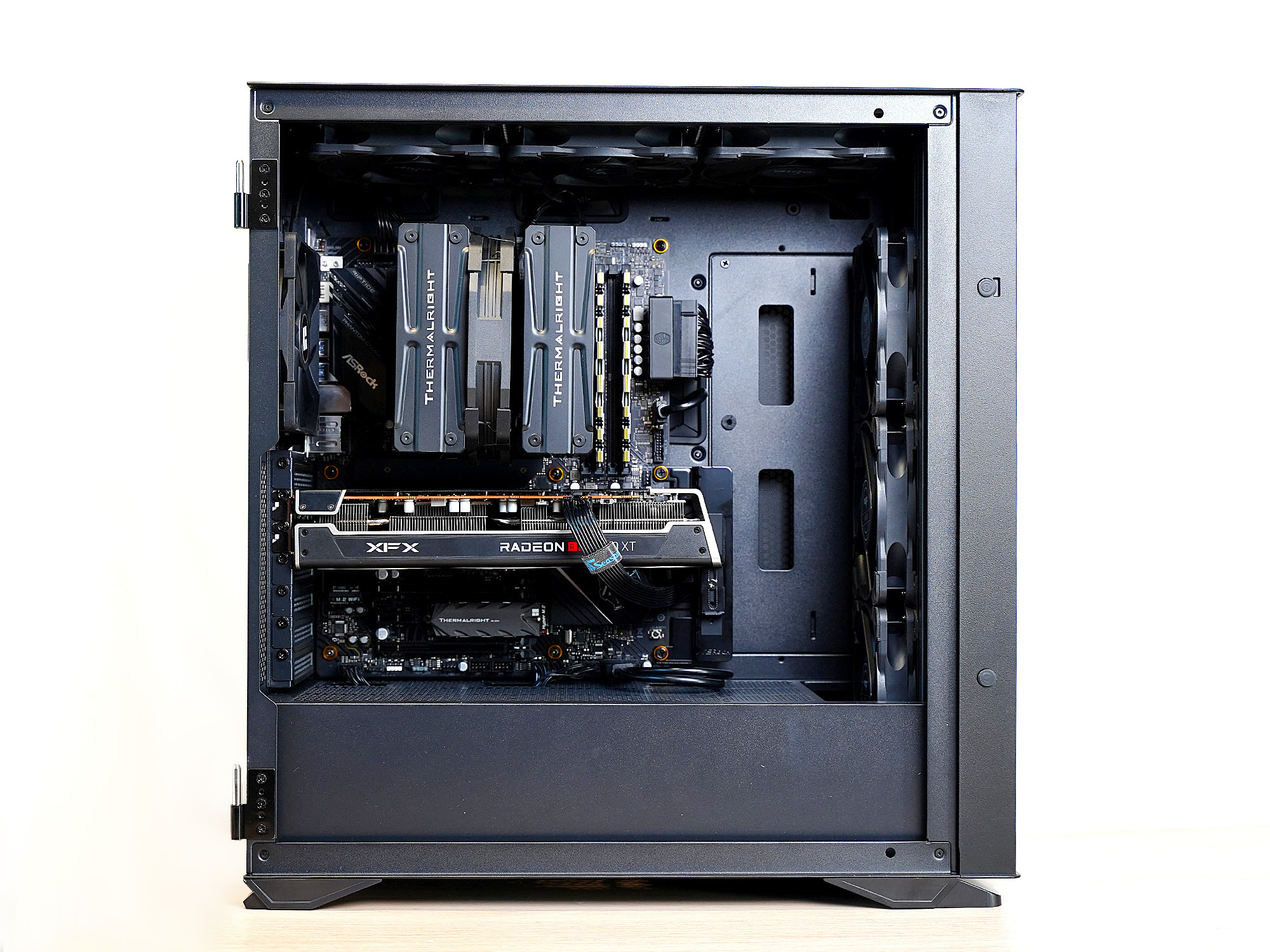

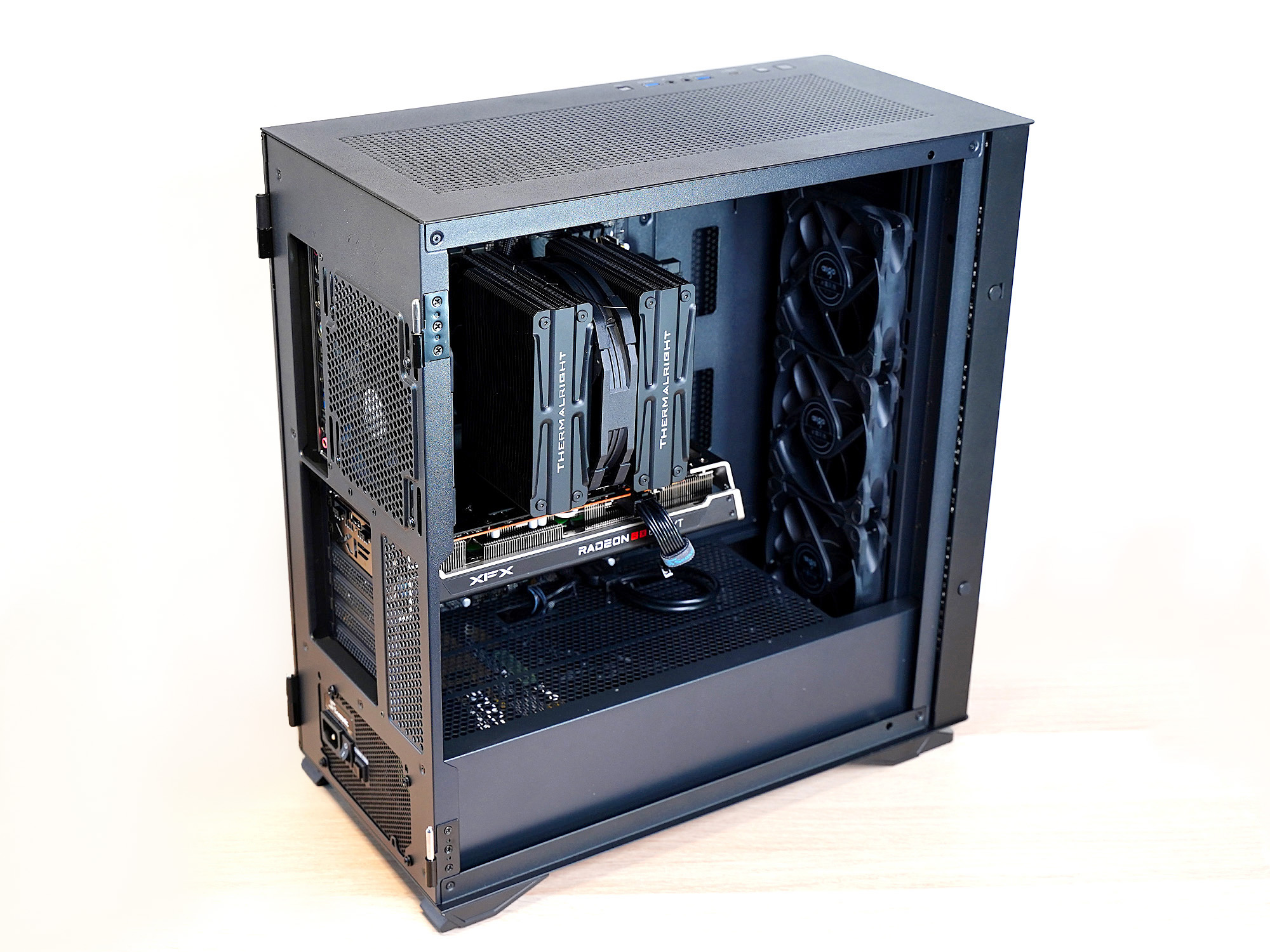

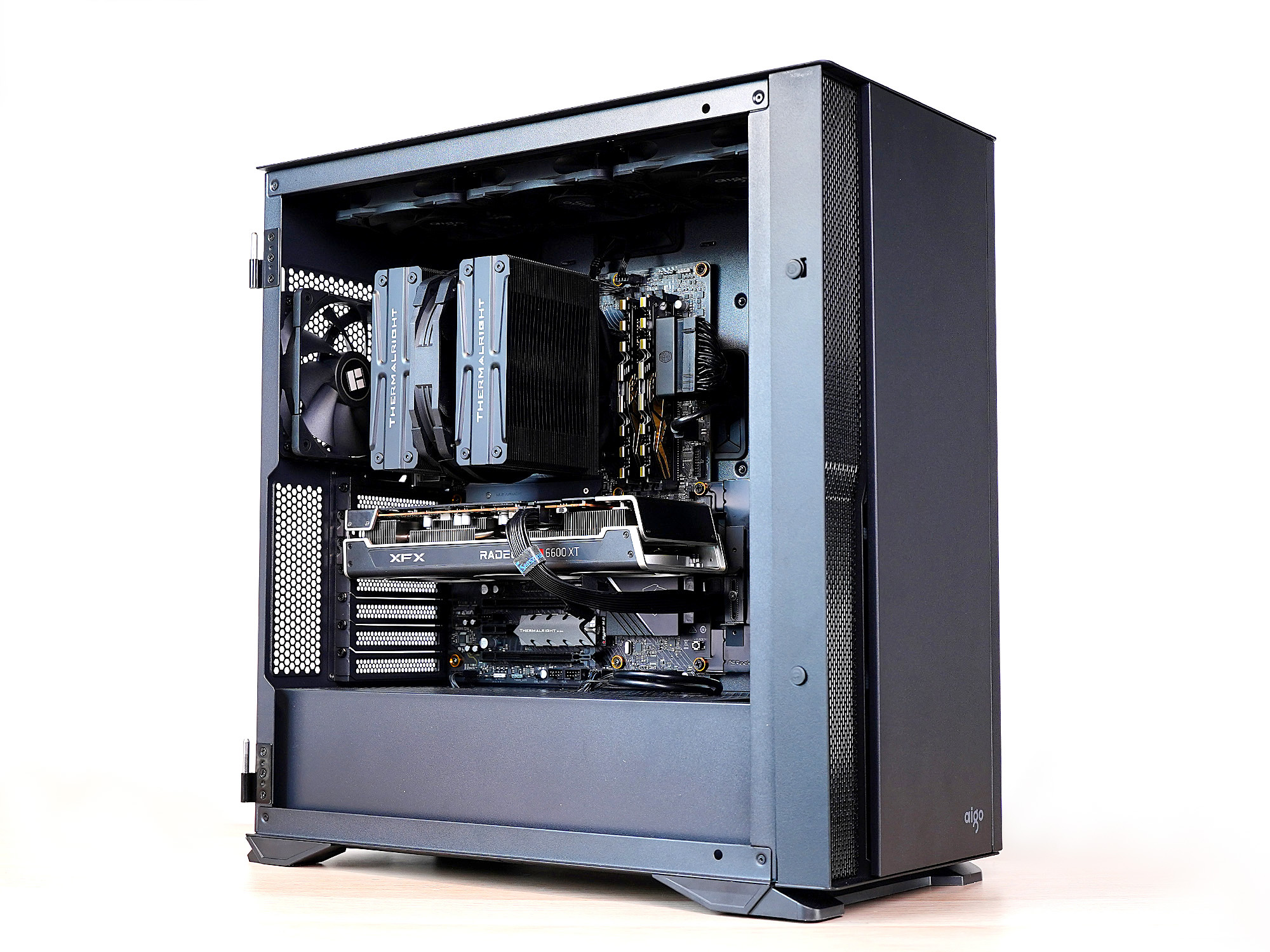

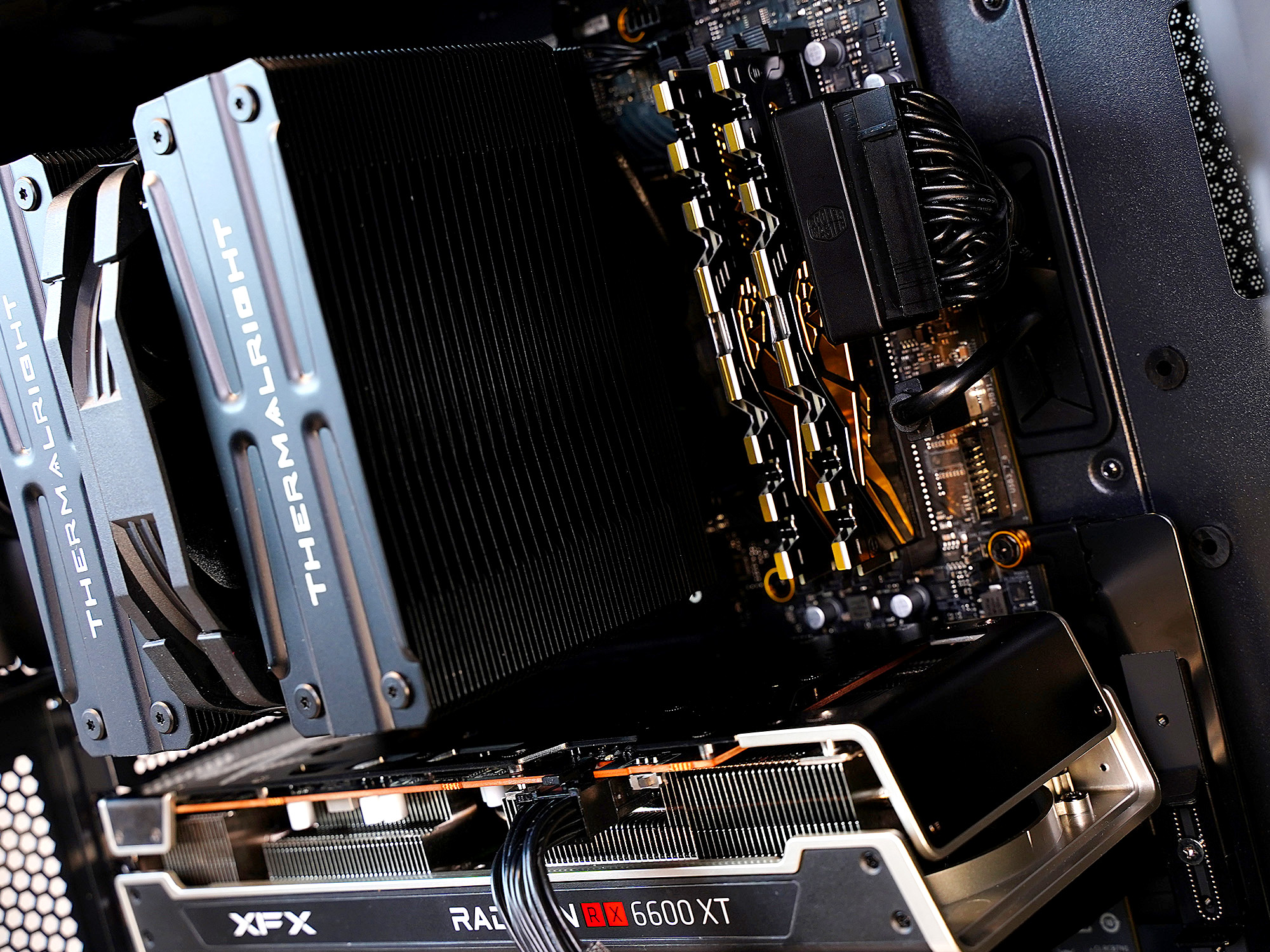

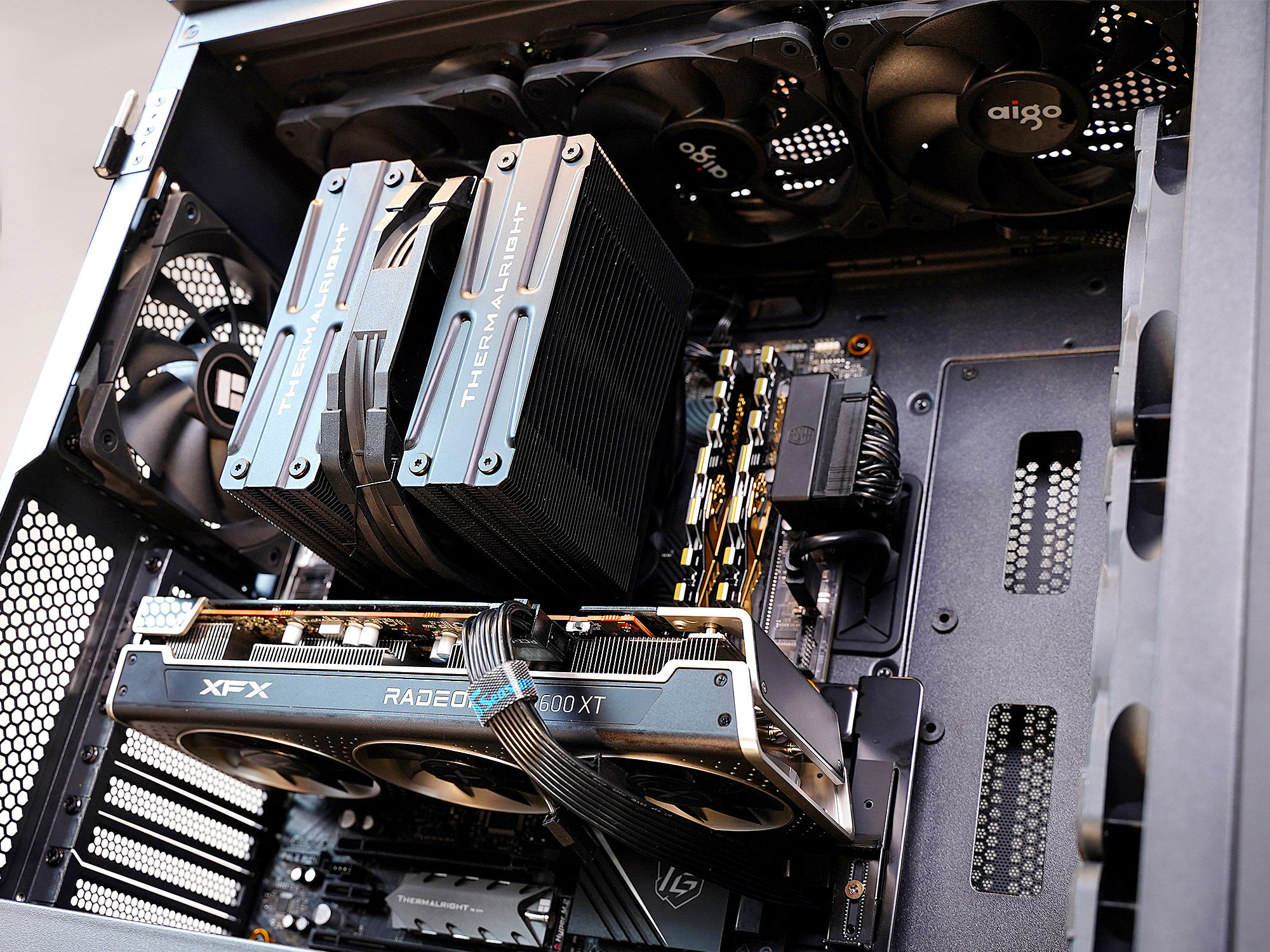

机箱有7个风扇位,2套冰霜T3只有6个风扇,而单只的冰霜T3风扇本地无货,就把 FS140散热器的前风扇安装到了后面,这样做消弱散热器的性能,不过 FS140压制5600X还是富富有余,也就不计较这点损失!

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

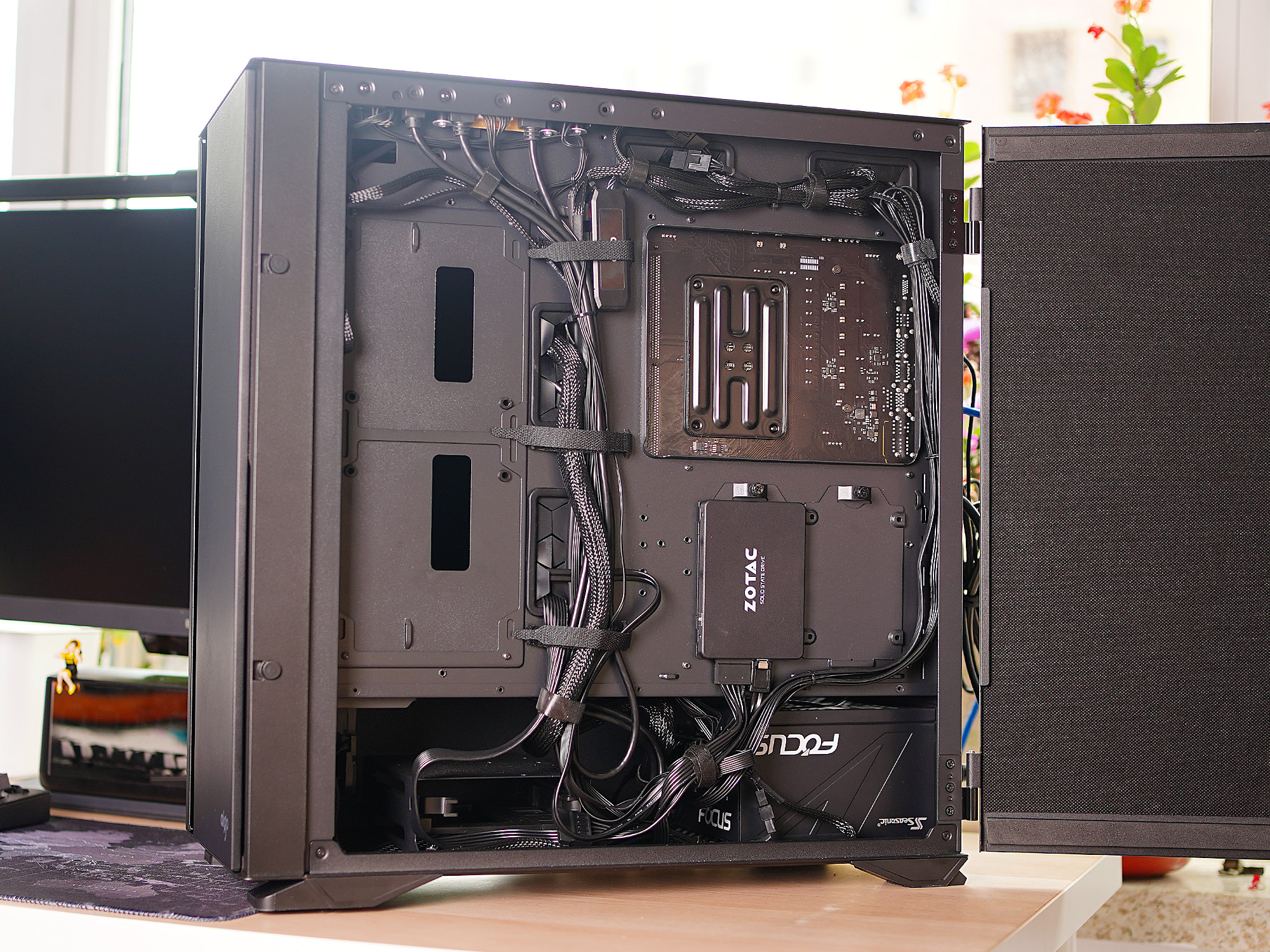

由于YOGO K100的背面侧板是磁吸式的,注定其闭合状态下的牢固度不会太紧,所以背线一定得好好整理,毕竟不能采用暴力的螺丝固定方式来合上侧板!

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

主机性能测试

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

CPU性能

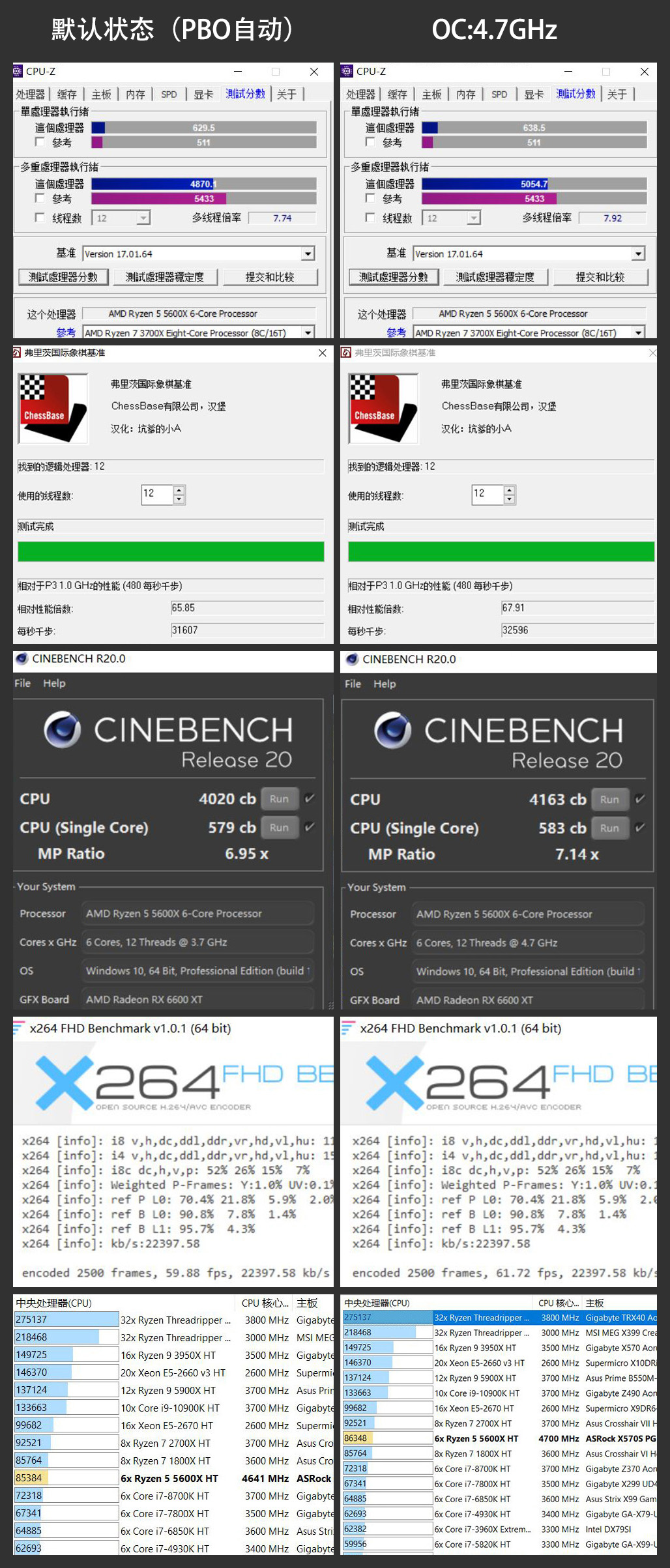

CUP是6核12线程的锐龙5 5600X。AMD调节手段有PBO和手动超频。PBO操作相对简单,成功率高,有更高的单核频率。但也有缺点:电压较高,多核在高负载下频率较低,而且高频的单核是核心交替接力,可能会在一些应用上造成不稳定。所以还是选择了手动超频,BIOS电压设置为1.3v,可以达成全核4.7GHz,相对PBO的方式,电压可以低了一些,做了和默认状态下的跑分对比。另外PBO默认为自动档,单核频率并没有太高,如果使用手动模式可以调到单核最高可到4.85GHz,当然这时就像前面说的电压太高了!

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

▼测试时环境温度为~28℃

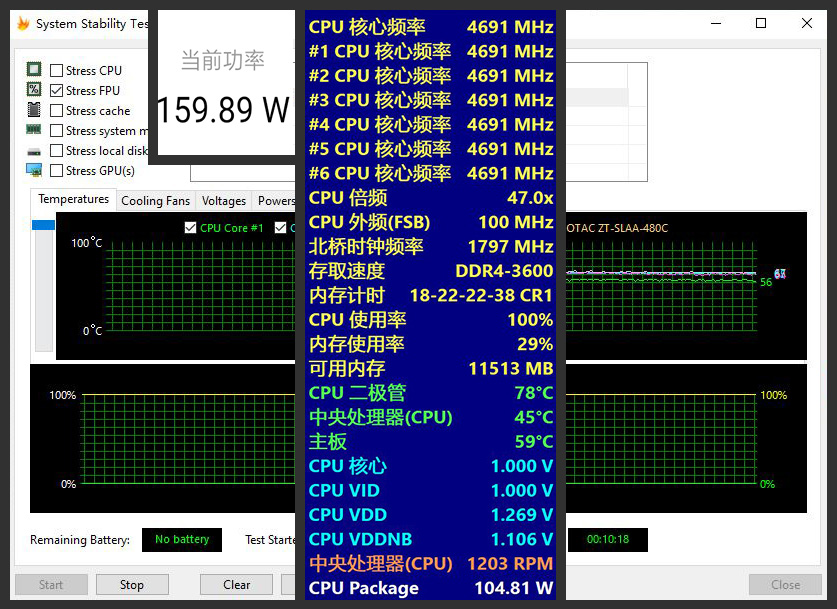

手动超频状态下,单独FPU烤鸡的频率为4.7GHz,电压在1.27~1.28v左右,10分钟二极管温度为78℃,毕竟锐龙5000有点内积热,这个温度表现还不错,何况利民FS140没装前风扇,火力并没有全开。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

显卡性能

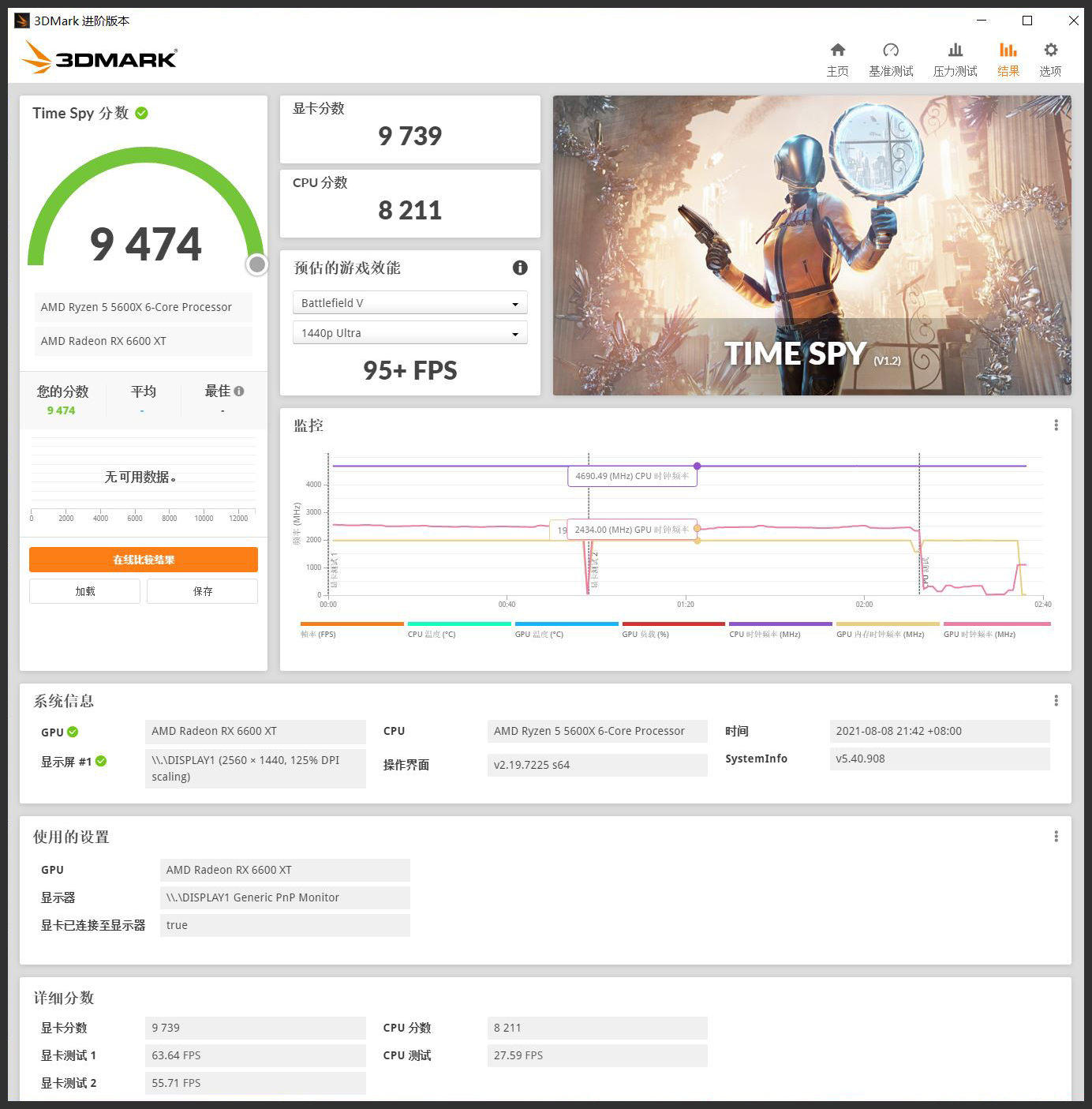

3DMARK测试截图

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

RX6600XT海外版的boost频率比公版高了18MHz,大多数测试的数游戏都可以正常发挥出RX6600XT的全部性能性能,频率基本能维持在2500MHz~2600MHz左右,测试中均开启了AMD Smart Access Memory。

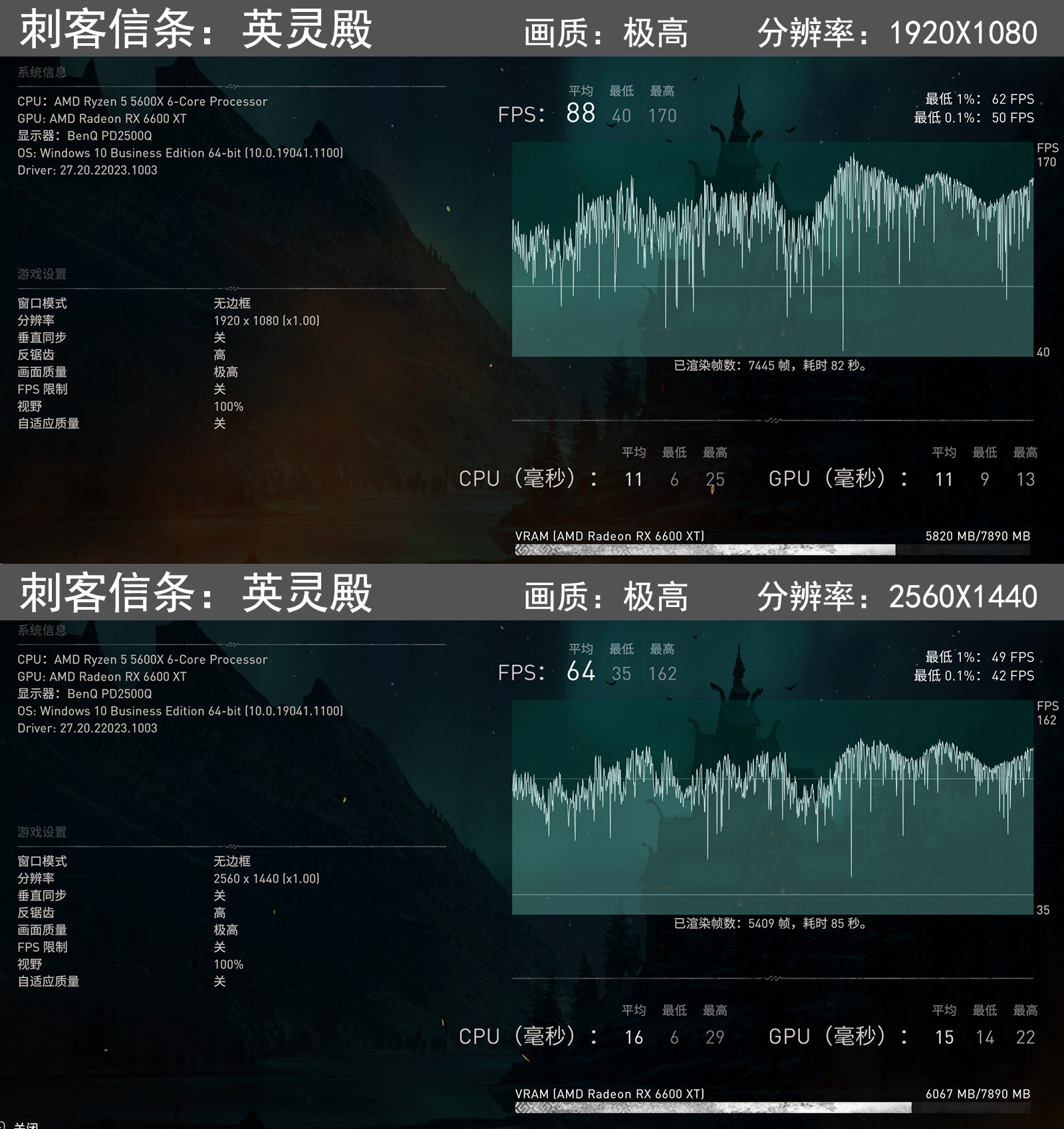

《英灵殿》不管1080p还是2k分辨率都能到达60fps以上的流畅水平。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

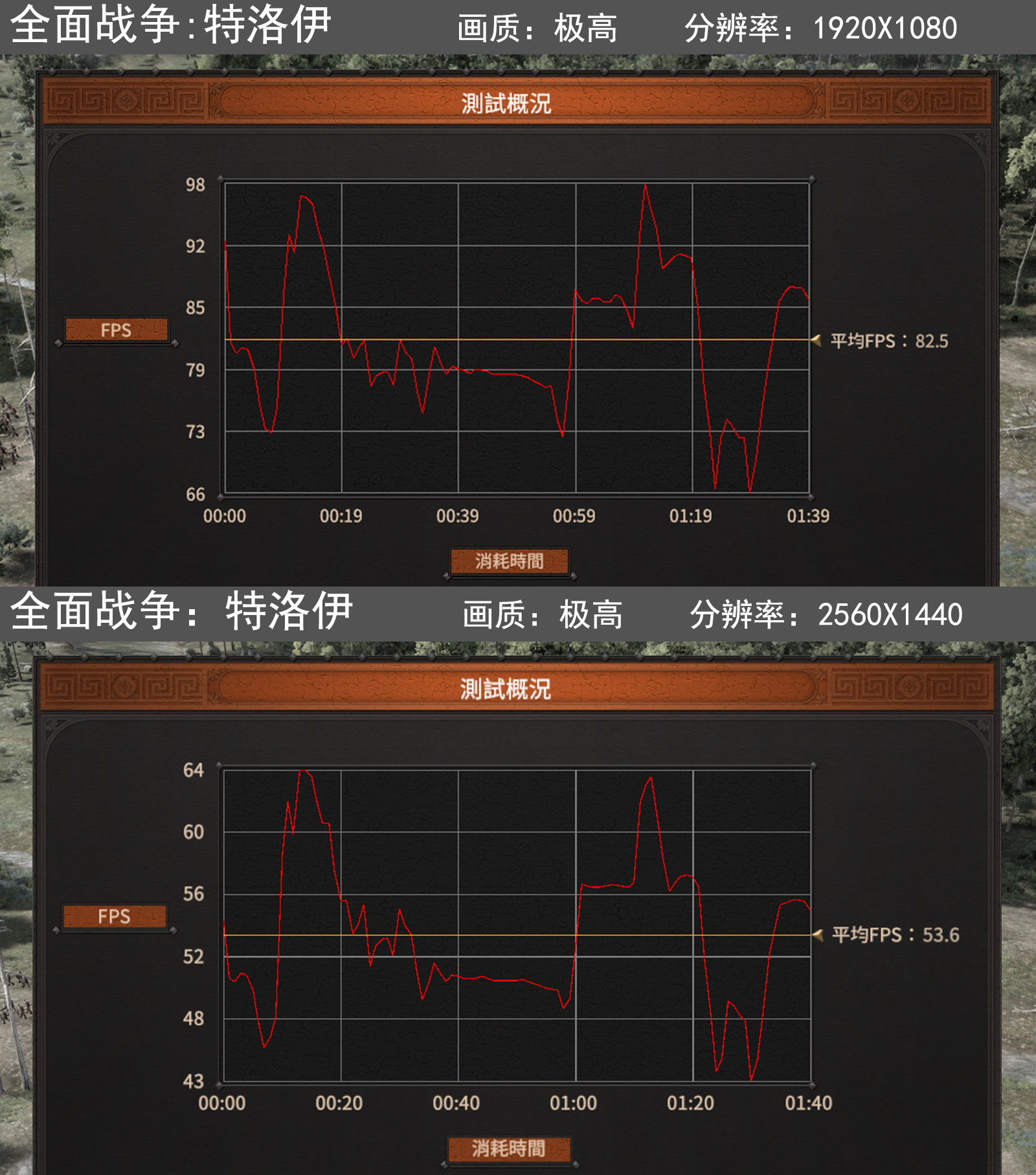

《特洛伊》在1080p没问题,2k分辨率能到达50fps以上的基本流畅水平。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

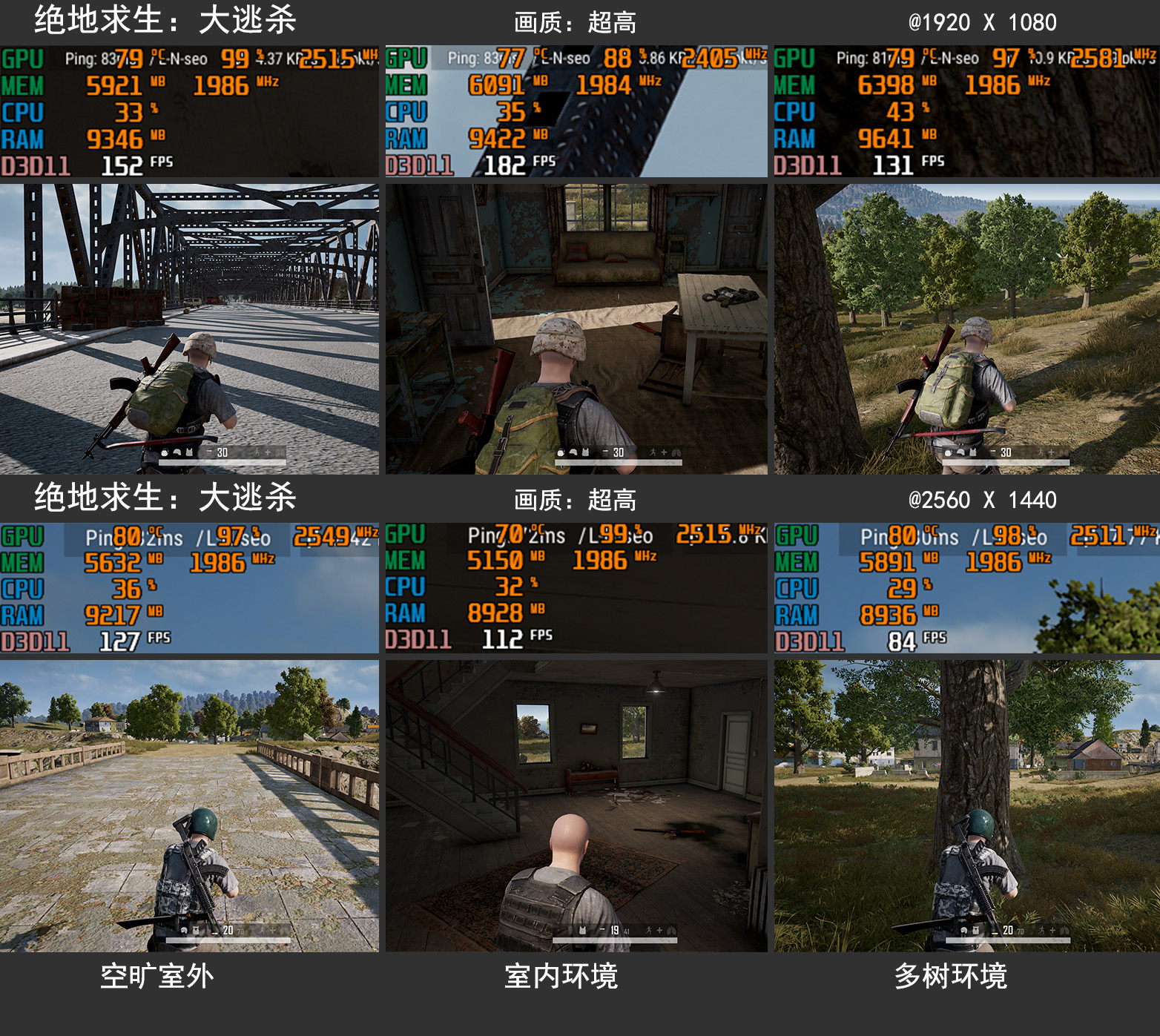

网络游戏方面,《绝地求生》&超高画质(数据均来自实际游戏,不是训练场),1080p和2k分辨率都没问题,可以考虑搭配高刷新显示器达到最佳的效果。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

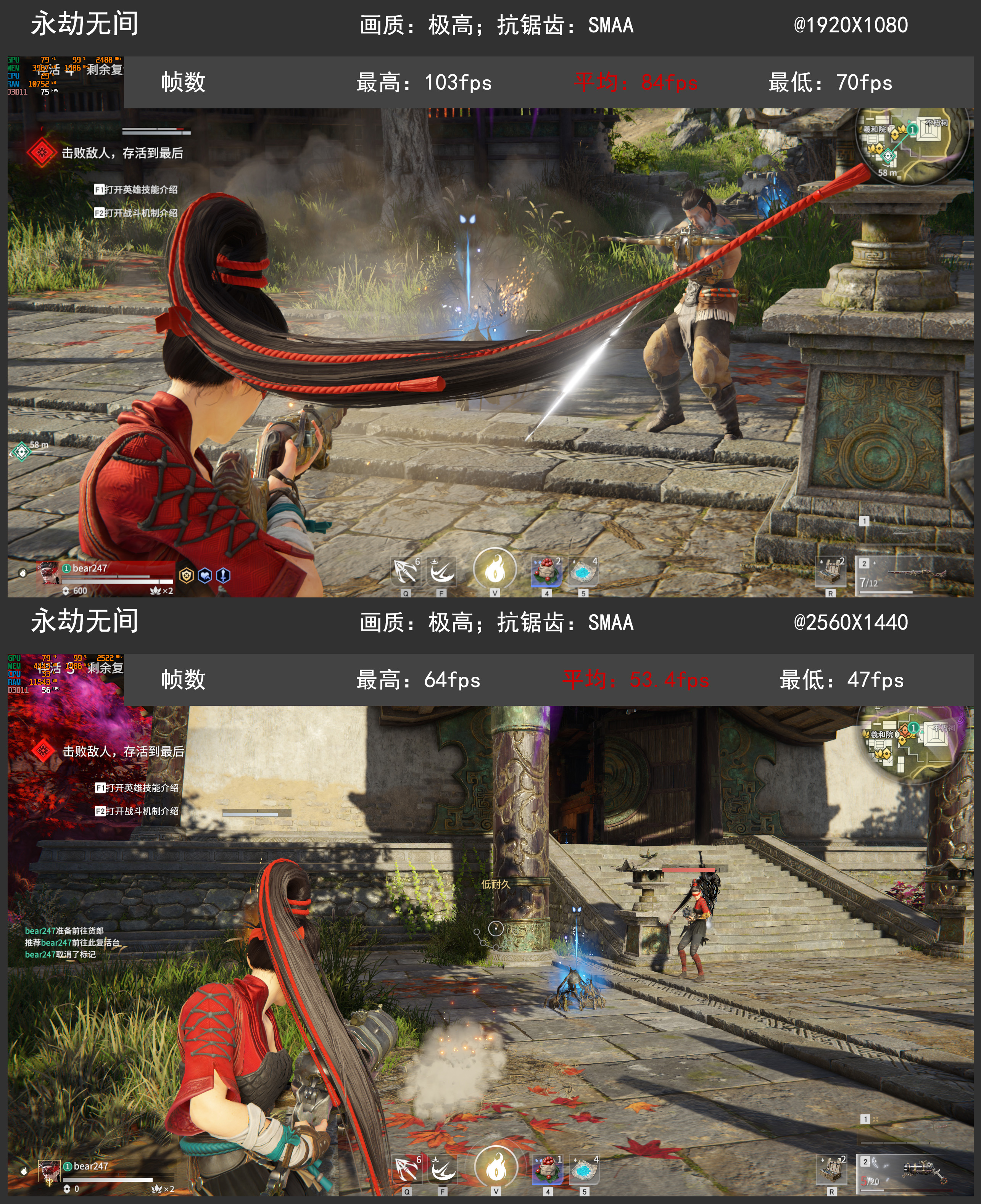

武侠版的“吃鸡”《永劫无间》在硬件要求上比较高,极高画质&SMAA抗锯齿(使用游戏进阶教学关卡的最后决战场景采集数据),1080p分辨率没啥问题,2k分辨率下,达到基本流畅的50fps+,想要达到更高的帧数就得稍微优化下设置参数。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享


RX6000系列也加入对光追特效的支持,不过N家具有DLSS,大部分抵消了光追带来的影响,使之能够在流畅帧数下继续游戏。好消息是AMD现在有了FidelityFX Super Resolution技术(以下简称FSR),虽然DLSS实现原理不一样,但最终目的都是平衡画面和帧数,以便提升游戏体验。

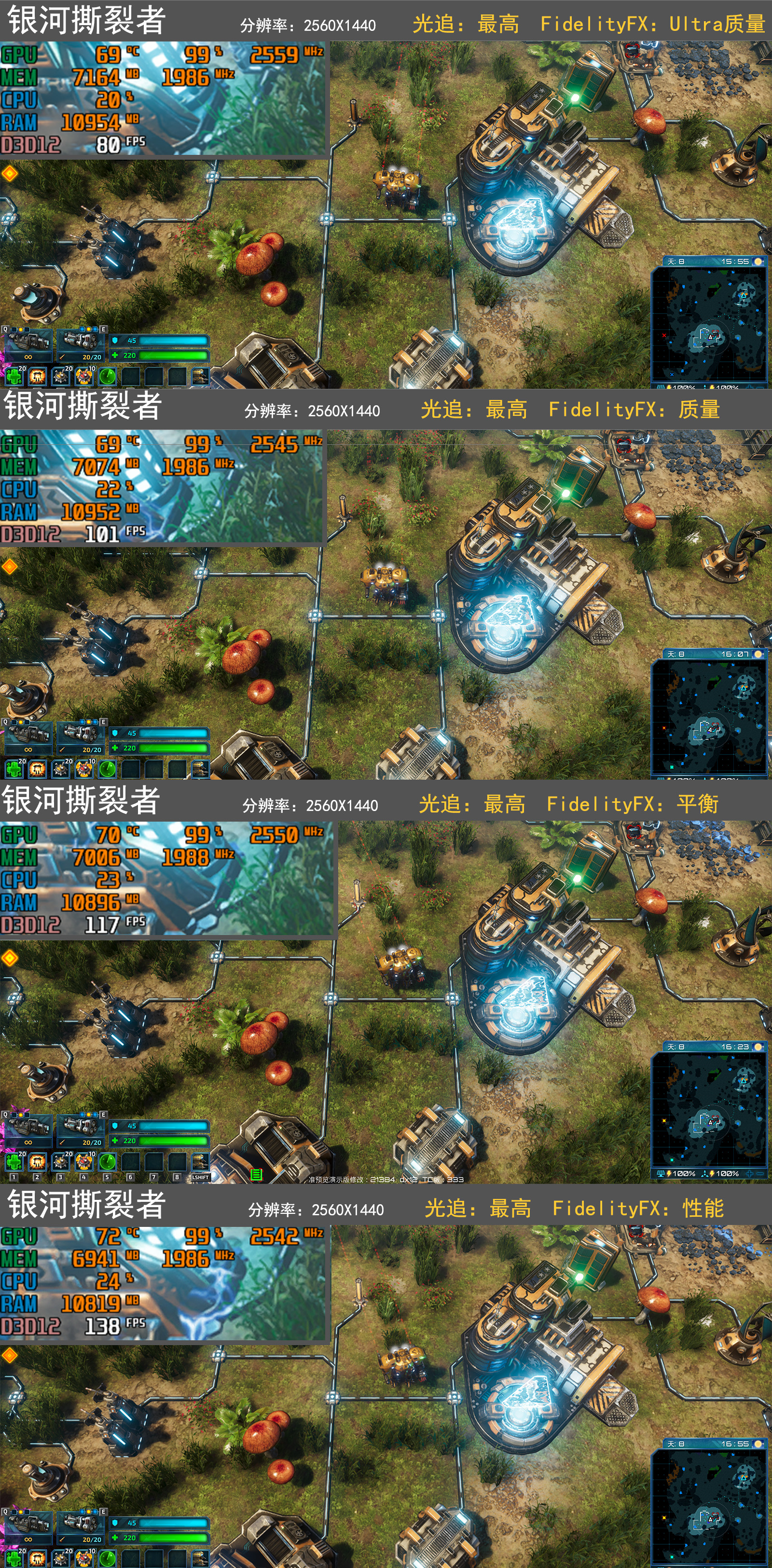

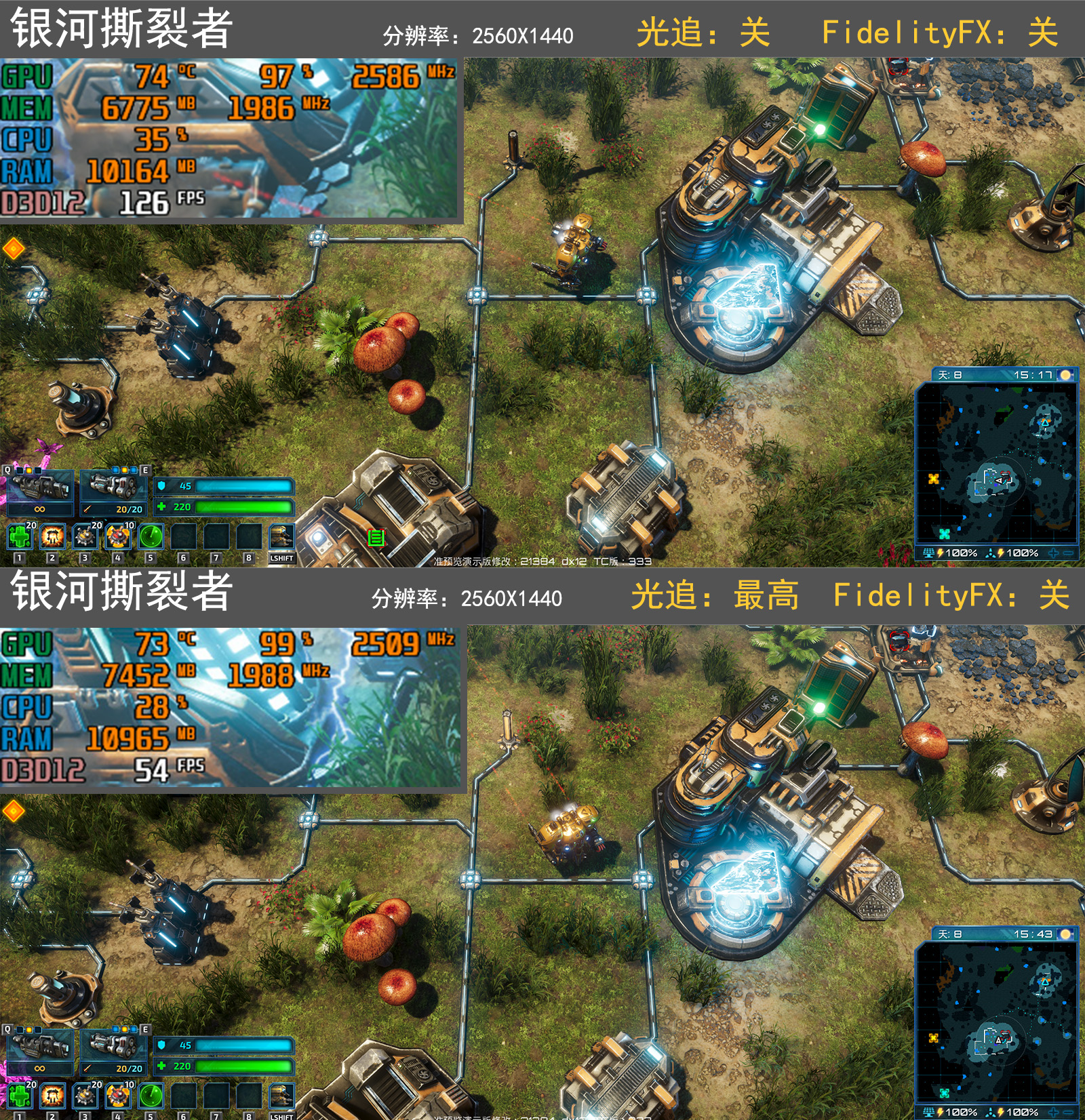

现在已经有7款游戏支持FSR了,《银河撕裂者》就是其中之一,另外它还支持光追特效,开启光追后帧数降幅达到了~50%,基本被腰斩了!(没有bench,只能手动截取实时画面了)

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

FSR选项有Ultra质量、质量、平衡以及性能四种模式,开启后果然可以大大提高帧数,开到平衡等级基本就和不开光追特效的帧数表现一致了。从画质来看,除了性能级别的画面有点“糊”外,其它三档还都不错。AMD的FSR未来可期!

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

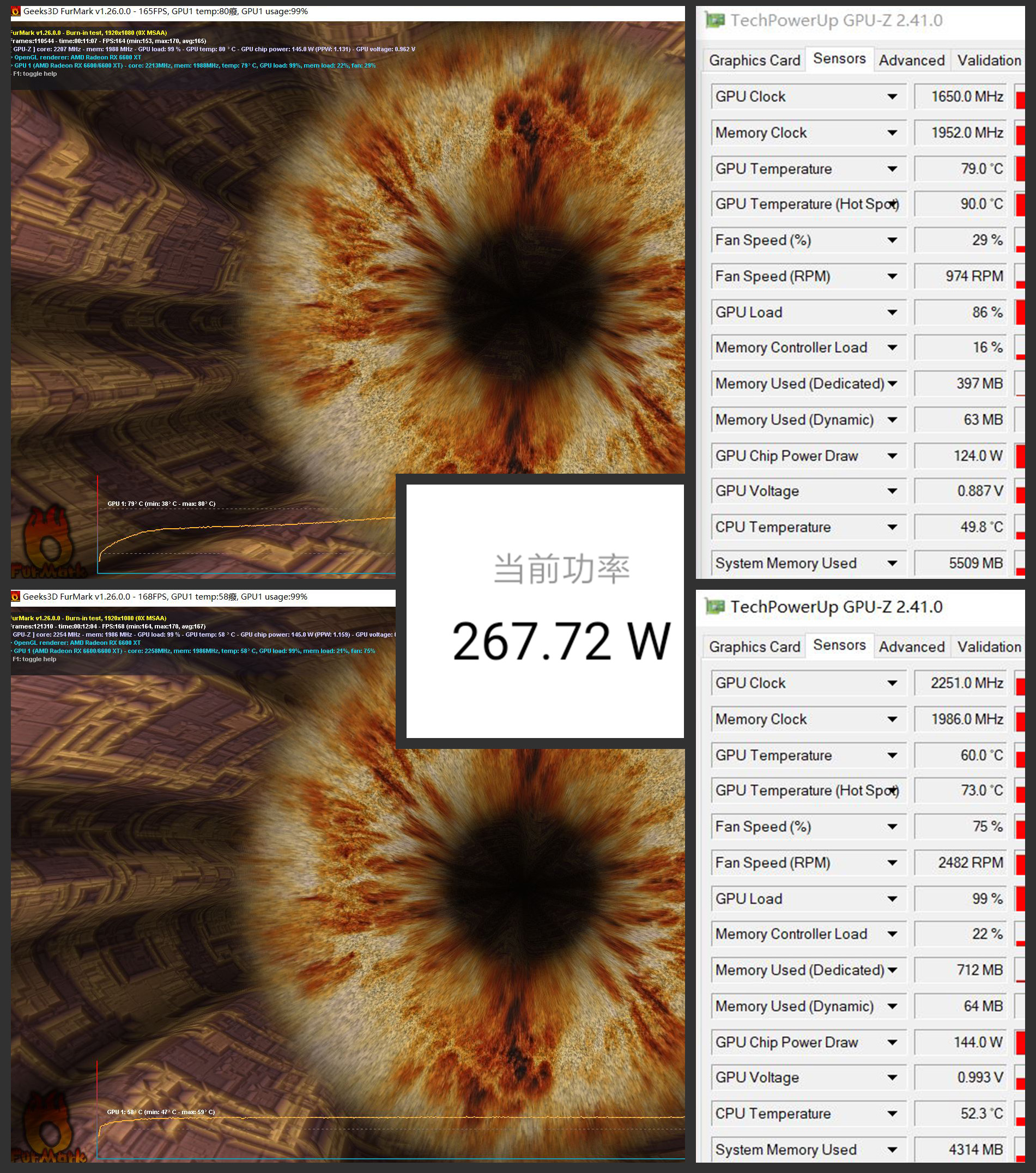

Furmark烤机测试,参数设定为1080p分辨率、0AA,10分钟后,RX6600XTi频率减少到了1650MHz,温度稳定在79度,温度稍高点,但风扇转速只有29%,非常安静;在驱动中设定风扇转速为75%,同样的Furmark设定,这次温度居然只有58度,频率也维持在2251MHz的相对高频。噪音与温度之间的平衡可以根据自己的喜好来调节。

功耗方面GPU-Z显示的芯片功耗为145w,使用小米智能插座测得整机输入功耗为268W,在电源选择上,550w就足够了。

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

总结

570S取消了小风扇,也降低了点成本,华擎的PG Riptide系列是走务实风格的中端产品。黑豹还是那个黑豹,宇瞻也是老派的厂商风格,变化少,但是能让人放心使用。


综合来看6600XT还是要比隔壁的RTX3600强一些,不过随着最近币的价格上涨,本来趋势一直在走低的显卡价格有开始走高,现在不加价是买不到了,所以也引起了骂声一片。

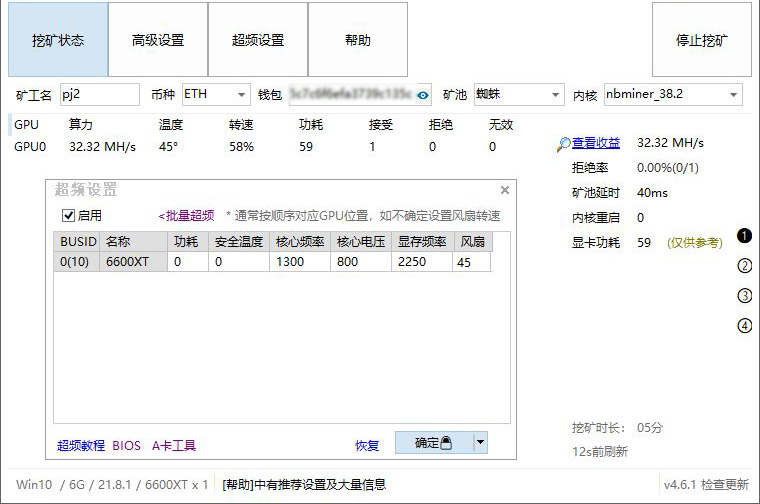

RX 6600 XT的算力其实并不高,不过降频后的功率还是比较好的,但对于个人玩家来说基本都是单卡,挖一个月也没有多钱。对于矿场来说单卡价格不低,投资也是不小的。但不管怎么说,现在的形势就是显卡又又又涨价了!

没了RGB也挺好的!逆潮流的无光攒机,一套3A装机分享

爱国者的YOGO K100机箱并没有解决静音和散热的终极矛盾,但是给了一些选择,比如上方和前面板可以选择要更好的静音效果,还是更强的散热性能。冰霜T3风扇的优势还是风压,高速下的噪音还是有点大的,如果想要极致的静音效果,最好搭配一些静音风扇。利民FS140 已经来到了第三代,虽然利民也有一些RGB产品,但还是觉得无光的利民散热最好看。


这个套主机其实使用550w的电源就可以,这样不算显卡的预算大概4~5k左右(现在显卡价格真好不说),但既然有1000w的FOCUS GX,又怎么有不用的道理呢?
