水平风道竟然如此优秀?-爱国者破晓X把玩体验

发布时间:2020-04-24 15:21:27阅读次数:

前几天无聊上京东直播溜达了圈,由于众所周知的大数据,推荐给我的都是关于电脑主机的直播,其中爱国者这个新出的破晓X这个稀有的内部架构激发了我无限的兴趣,右侧透、水平风道、旋转过的主板安装方式,而且看了下价格也就299元,还反30E卡,实为269入手,之前也玩过爱国者的箱子,影响也还不错,于是搞了这个破晓X回来玩玩。

一、箱体介绍

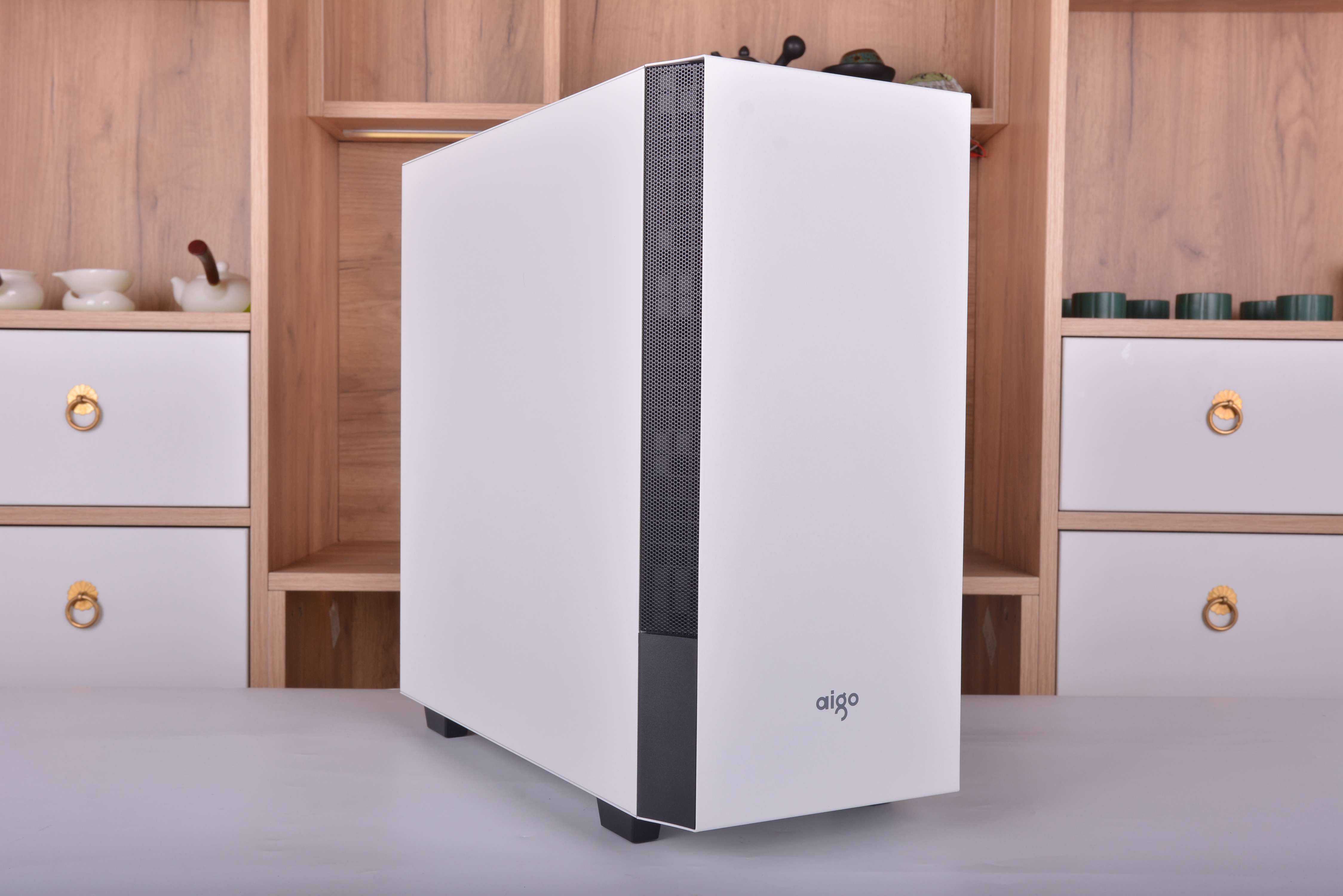

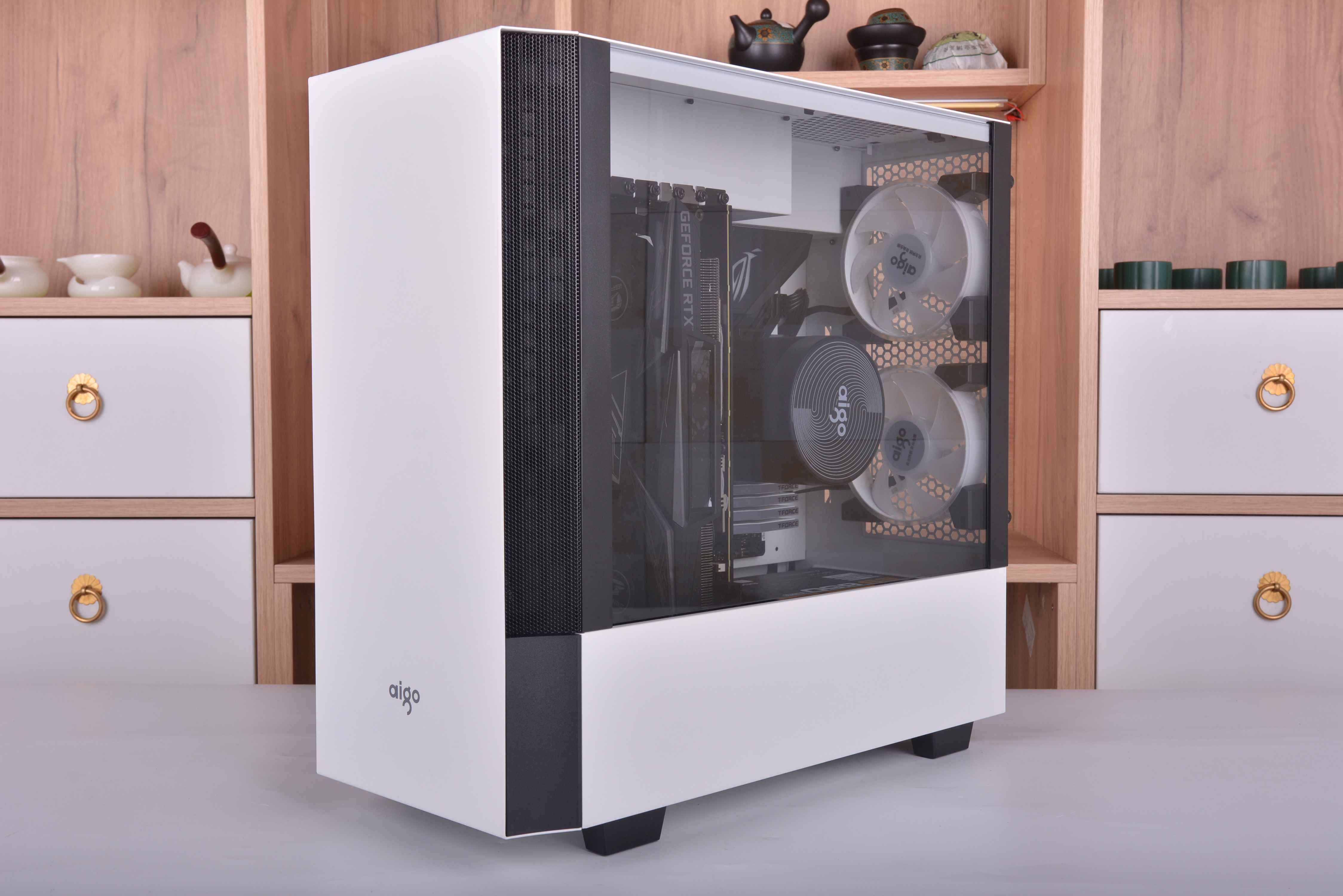

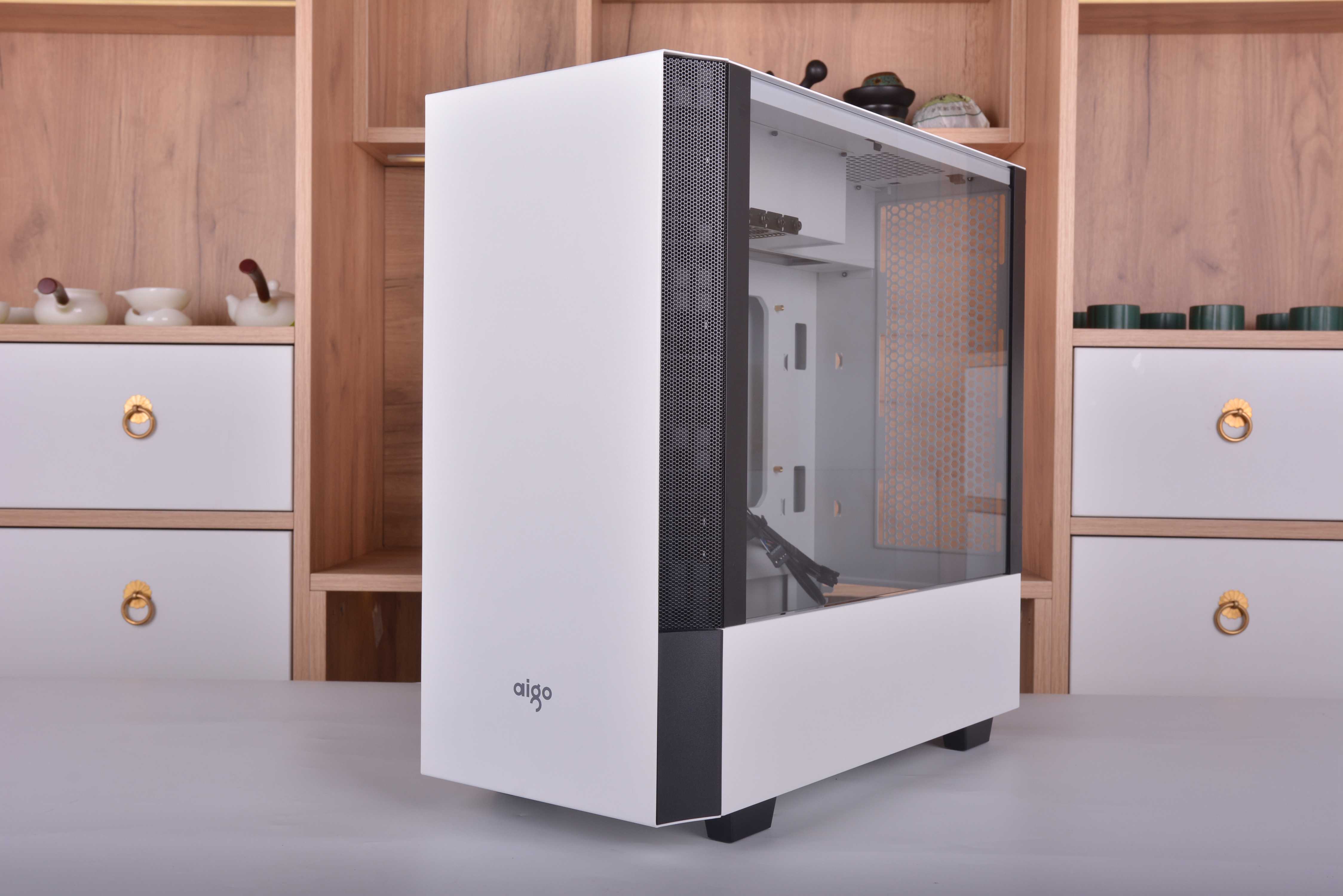

爱国者破晓X在外形风格方面延续了现在新产品的设计语言,偏向于简约路线,整体线条规整。配色方面我特地选了个黑白。



不同于常规的机箱,破晓X的侧透是开在了右方,左方则变成了背部区域,对于机箱只能放在左手边的玩家来说应该是个巨大的惊喜了,特别一些学生宿舍。我之前在学校时候,有些舍友桌子右手边是可以放东西的储物柜,一般的侧透机箱都是在左手边开的侧透,像这样情况的话就只能牺牲掉储物柜来放机箱了;但破晓X的侧透是开在右边,遇到这种情况就很好解决了,直接把箱子放在右手边就可以了。

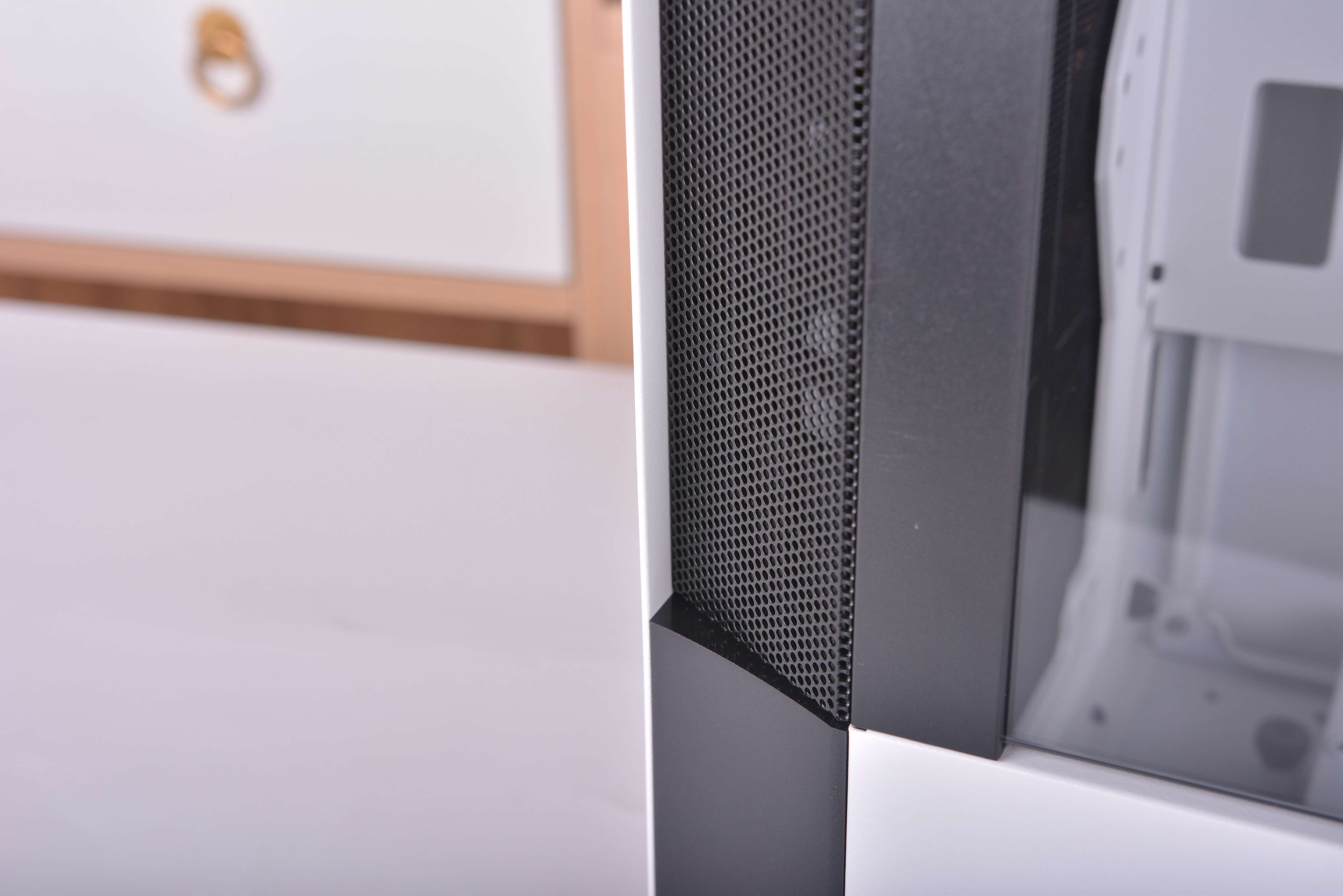

左右两侧的前进风口稍微向内摆了一下,以增强整体的立体感。

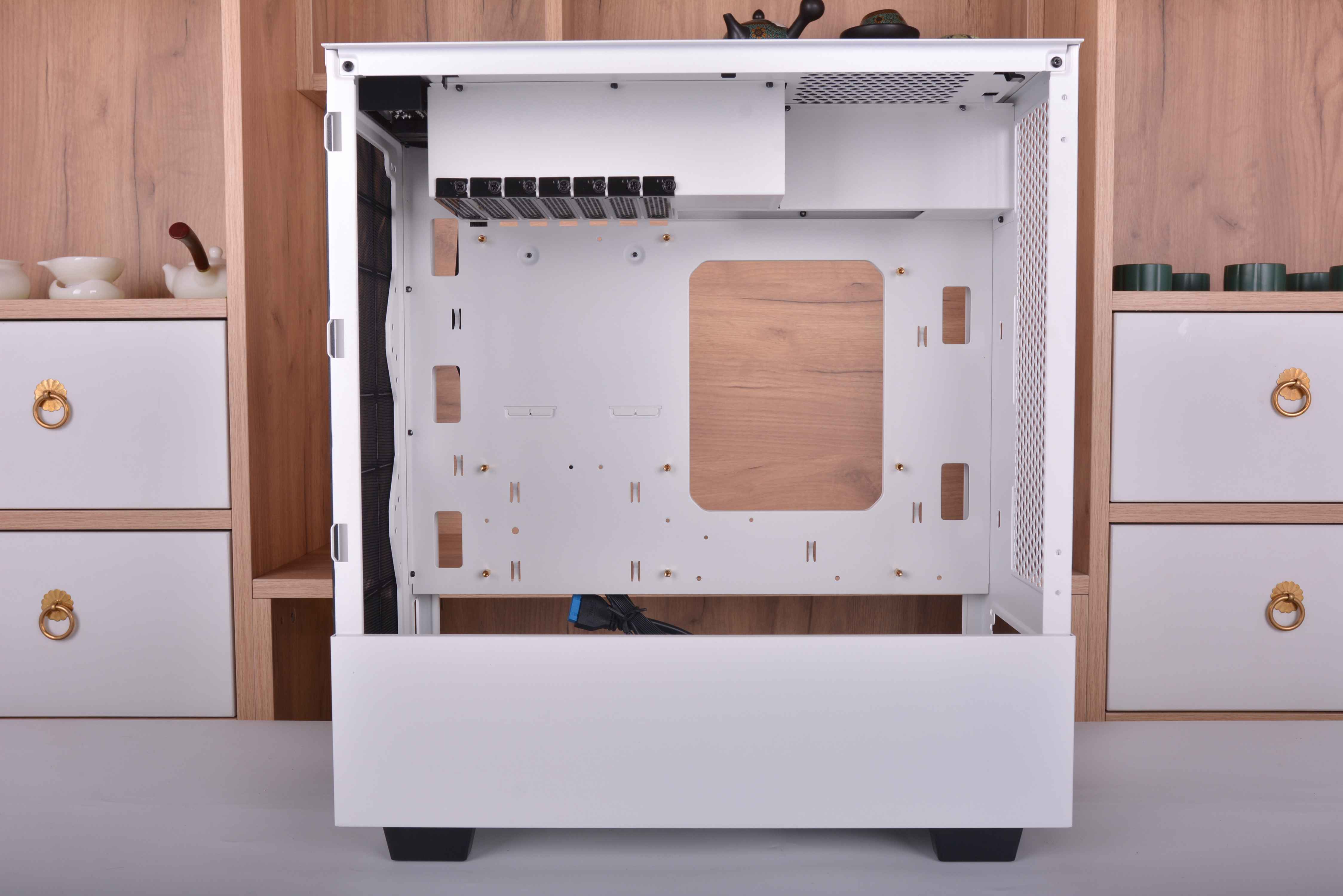

从这里可以看到破晓X的内部结构也是跟平常机箱的ATX2.0结构大为不同,整个主板顺时针旋转了90°,主板的I/O口变成了朝上的状态了,所以显卡也跟着来了个90°旋转。显卡长度最大支持320mm。

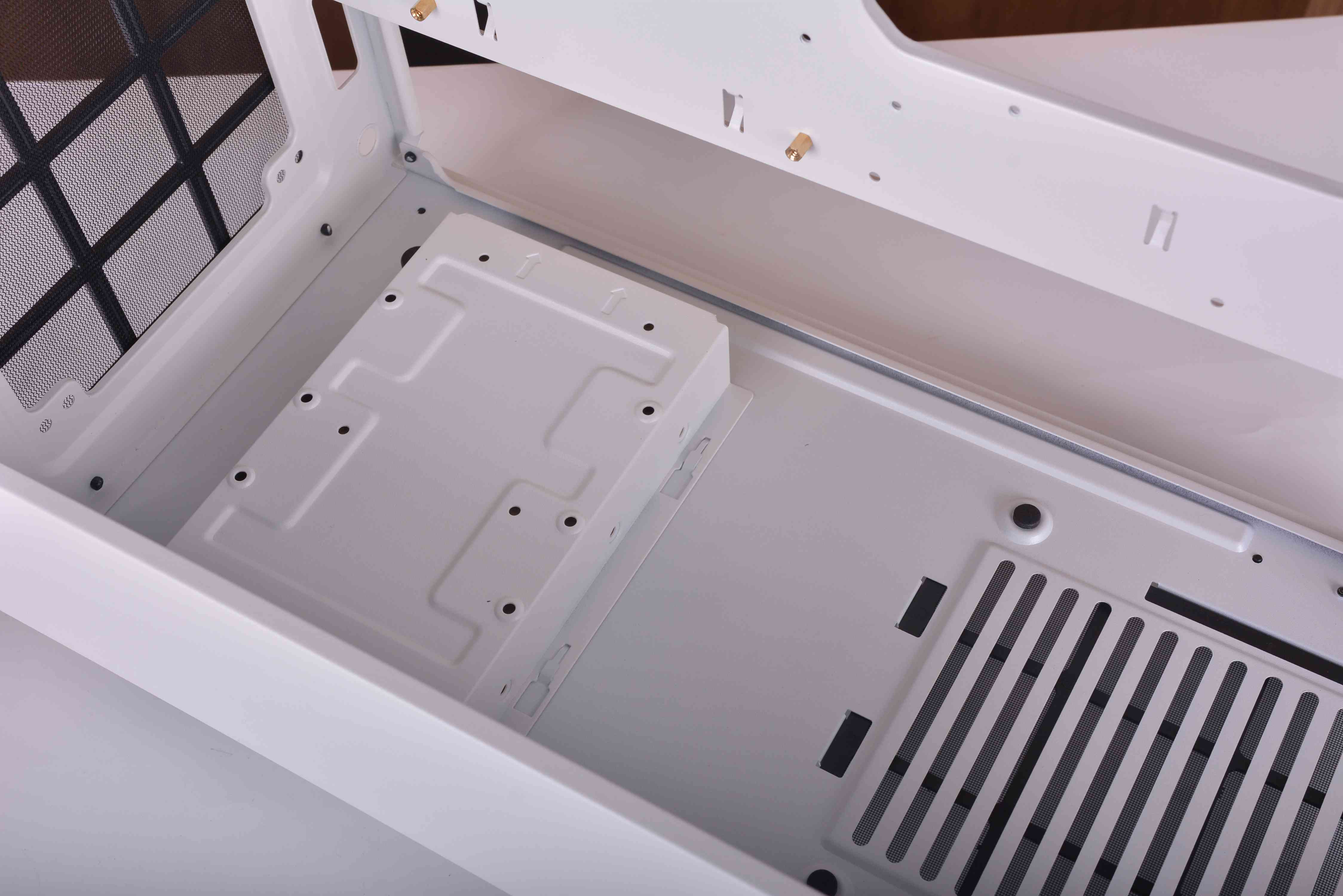

机箱的底部依然是设计成电源仓与硬盘仓的位置,也就是电源的进风口还是独立开来的。

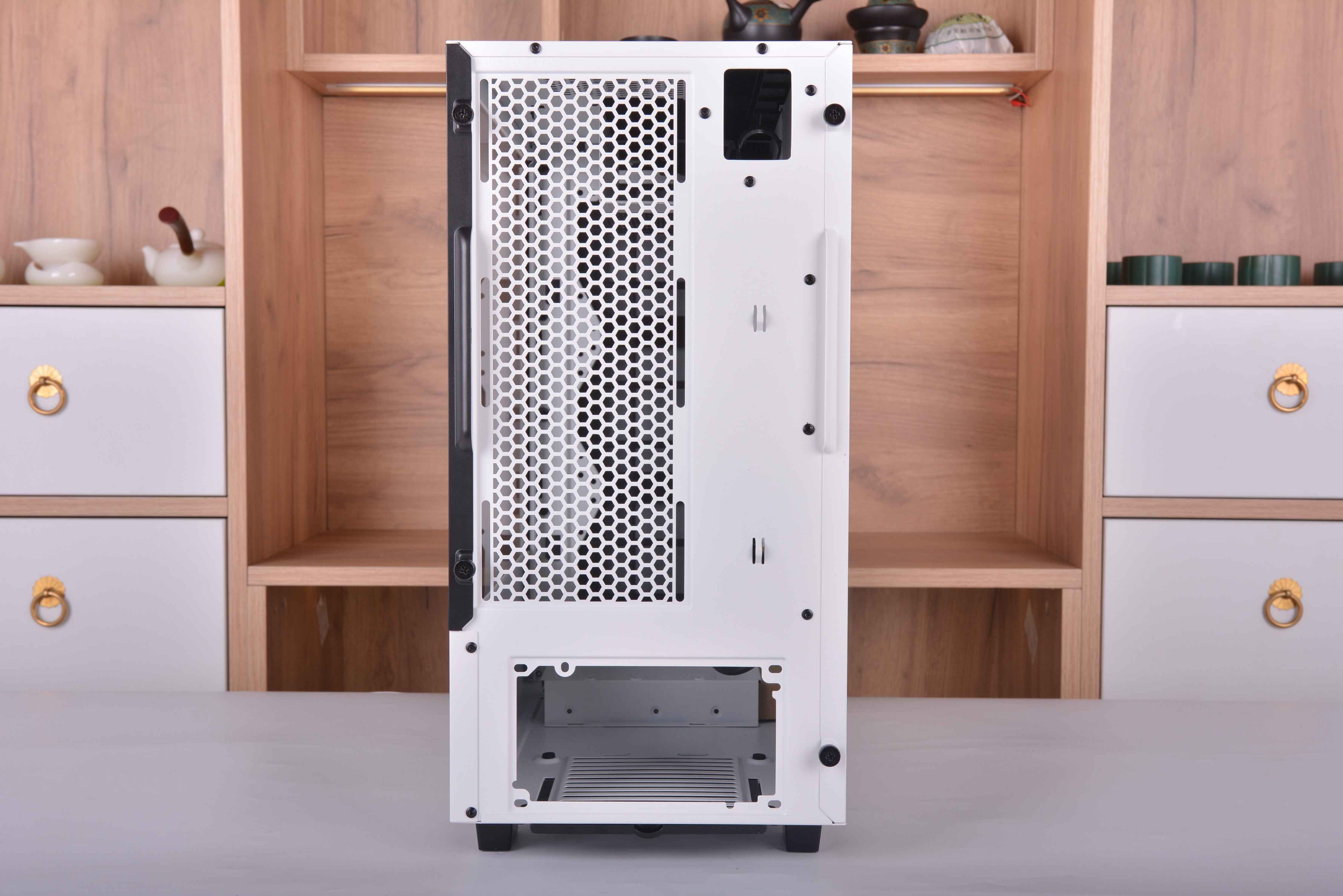

由于主板顺时针旋转了90°,一般机箱的上出风口在破晓X这里就变成了后出风口,这里可以作为安装风扇以及冷排的地方,最多可以支持240水冷以及两把12cm风扇安装。

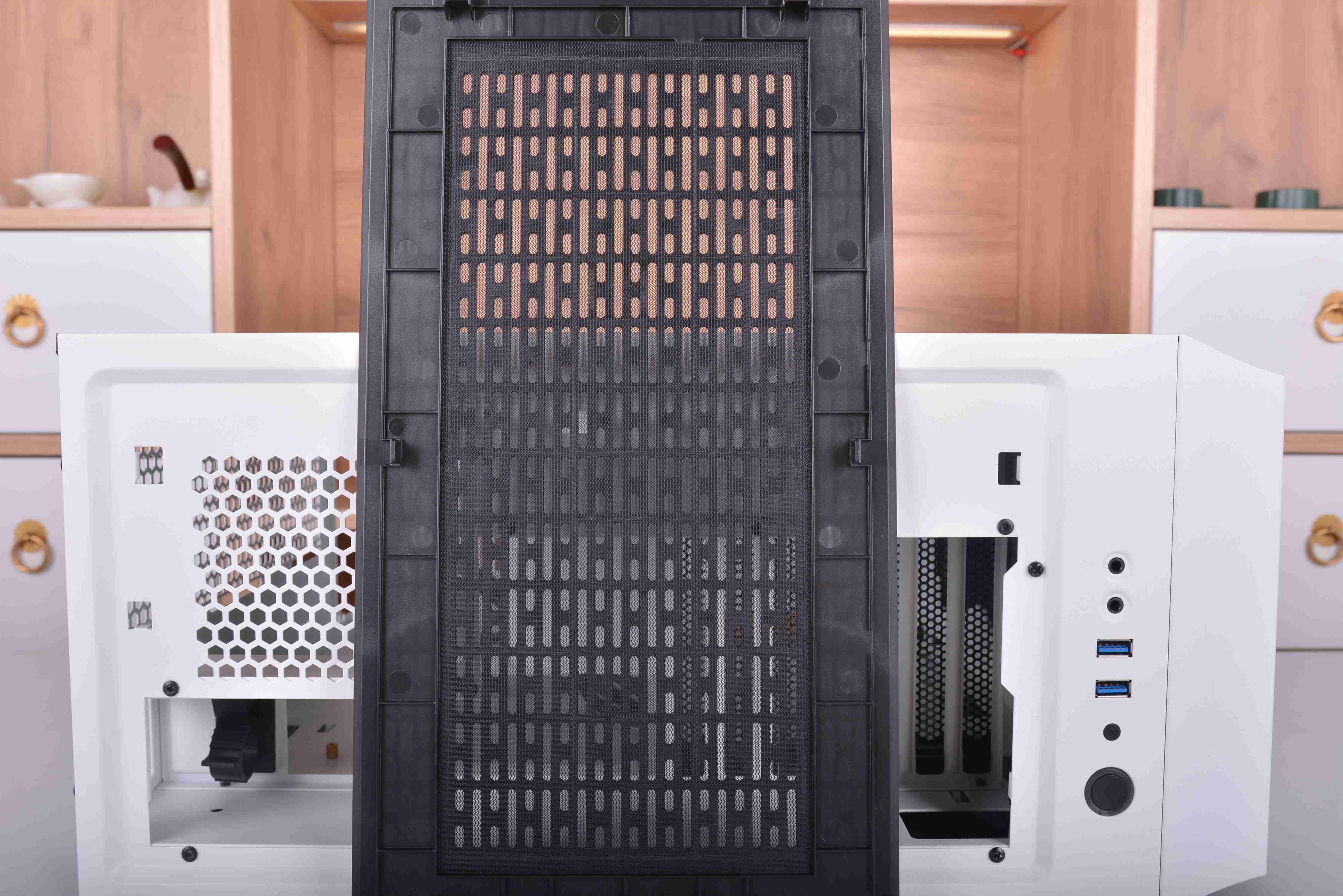

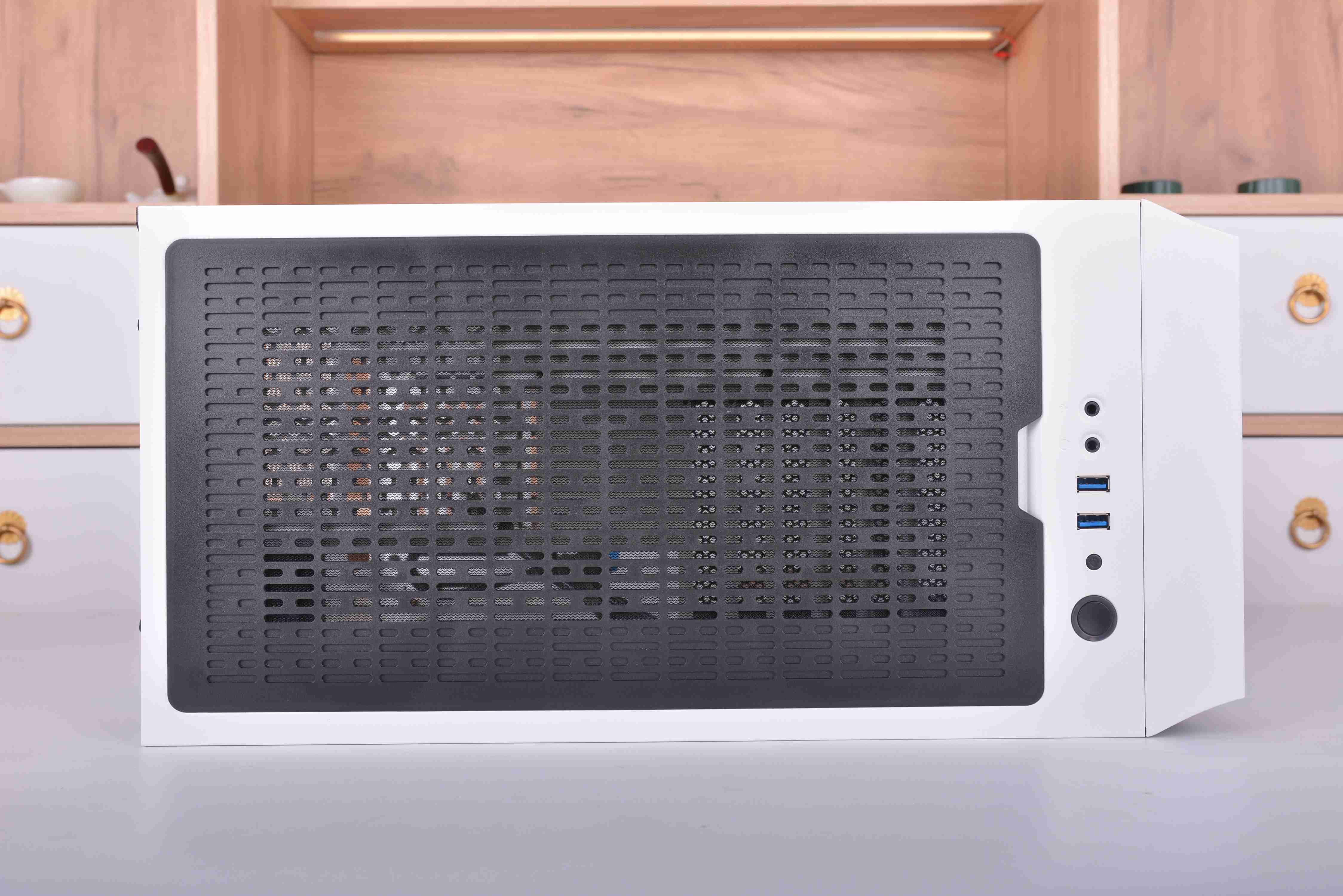

由于机箱顶部变成了主机的I/O口面板,破晓X的顶部相较于普通机箱的PVC磁吸防尘网改成了现在的尼龙防尘网,根据以往使用经验来看,尼龙的防尘效果应该要更好。

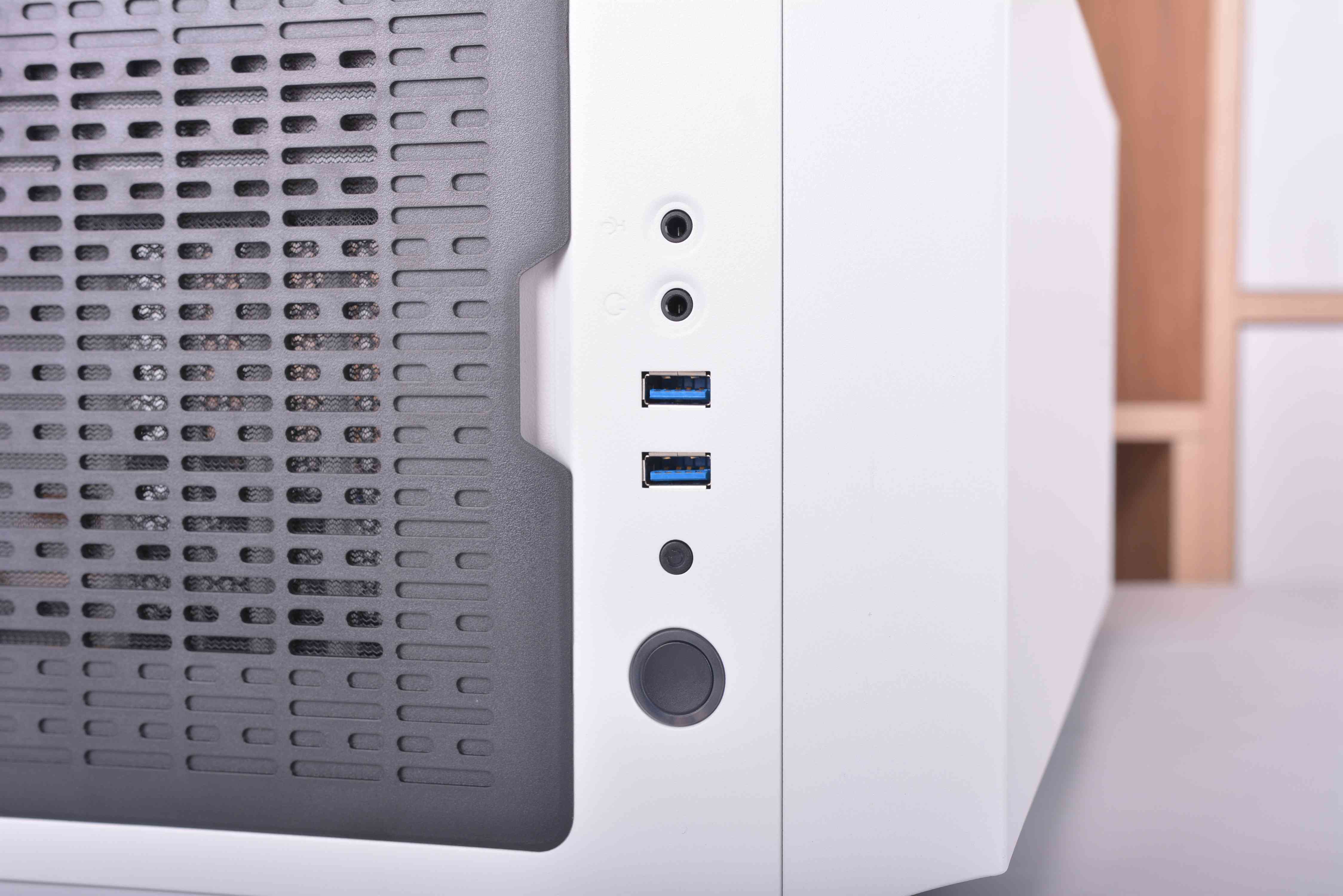

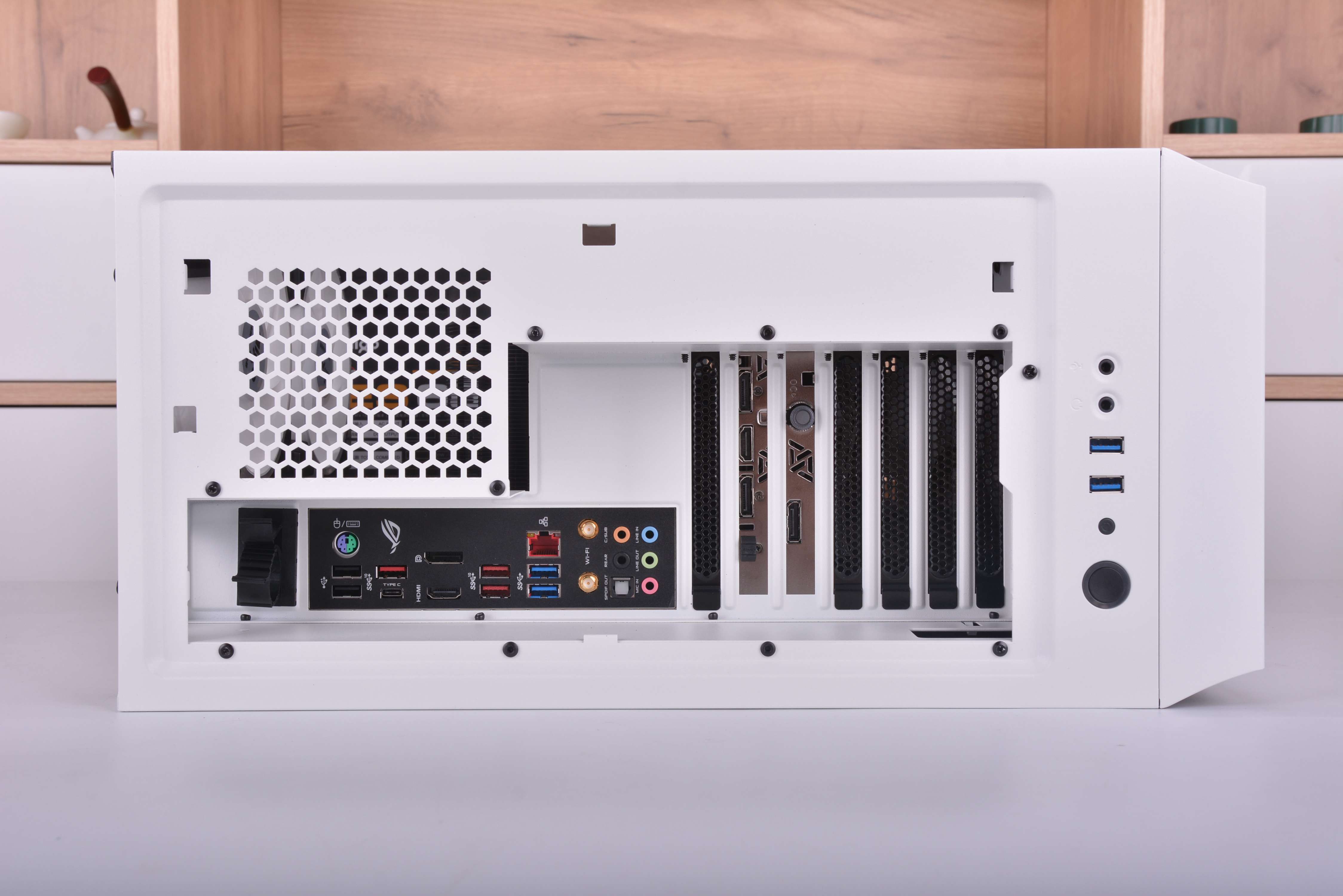

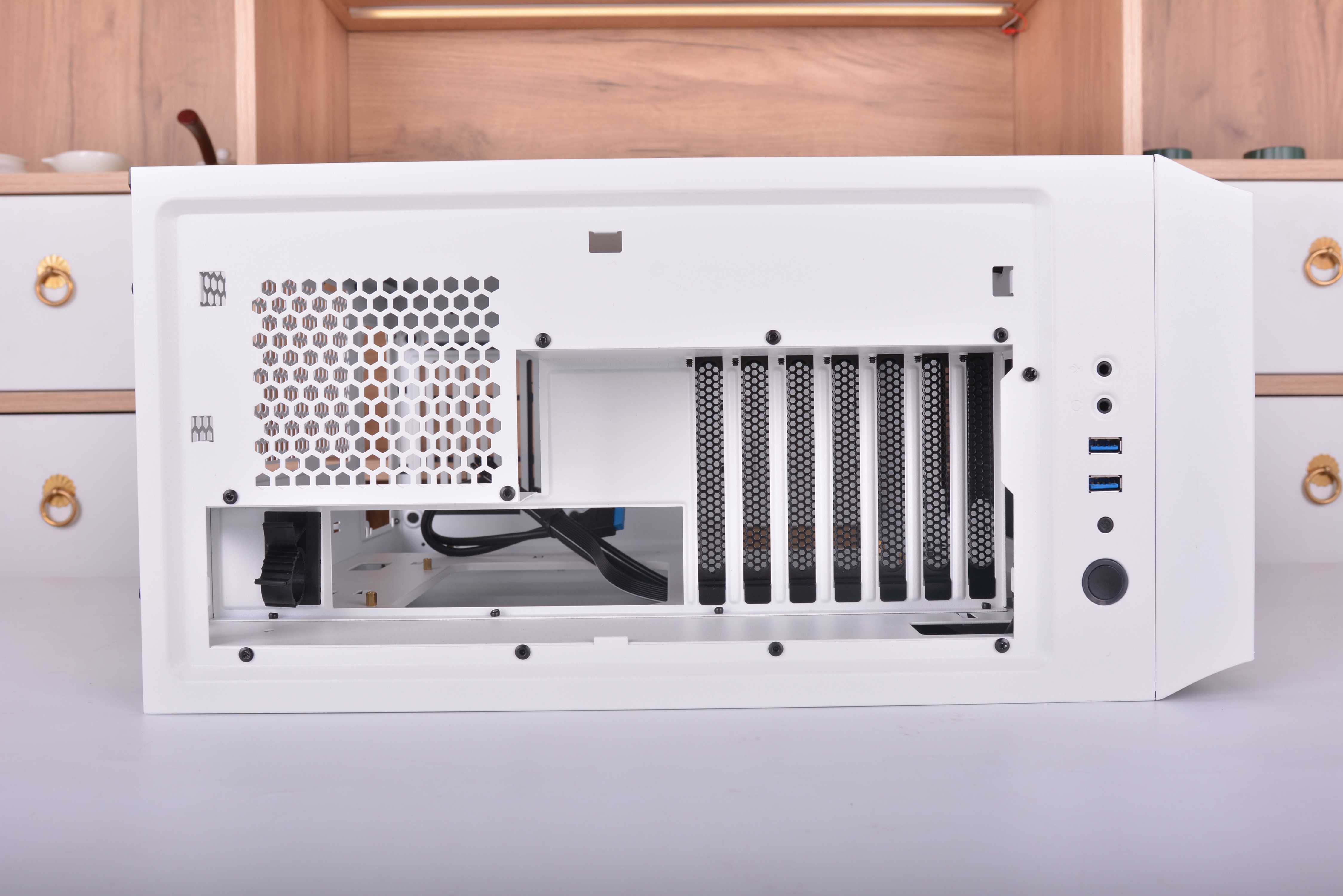

机箱面板的I/O布置在机箱顶部,标配了两个USB3.0接口。

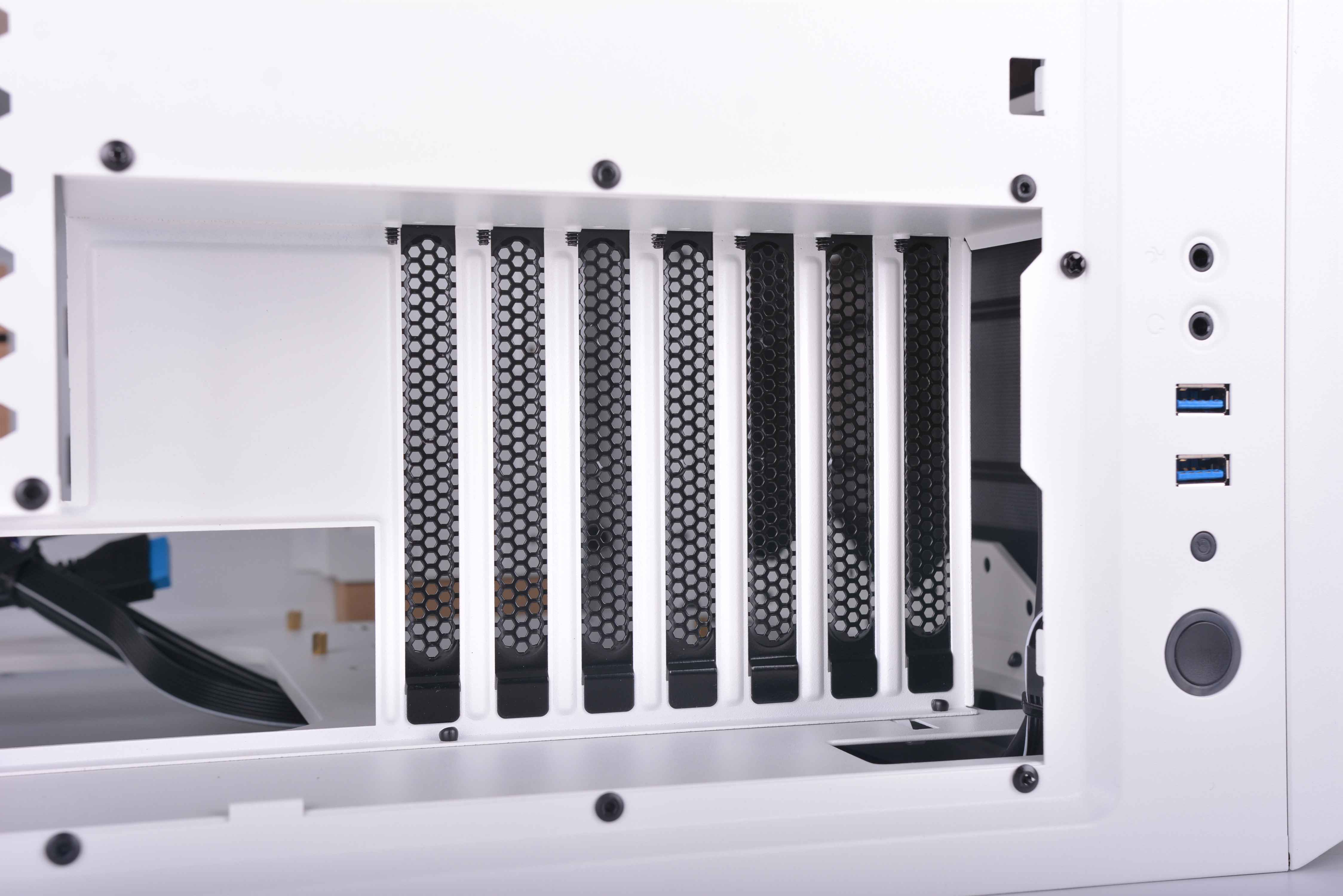

破晓X的PCI插槽为标准的7槽。

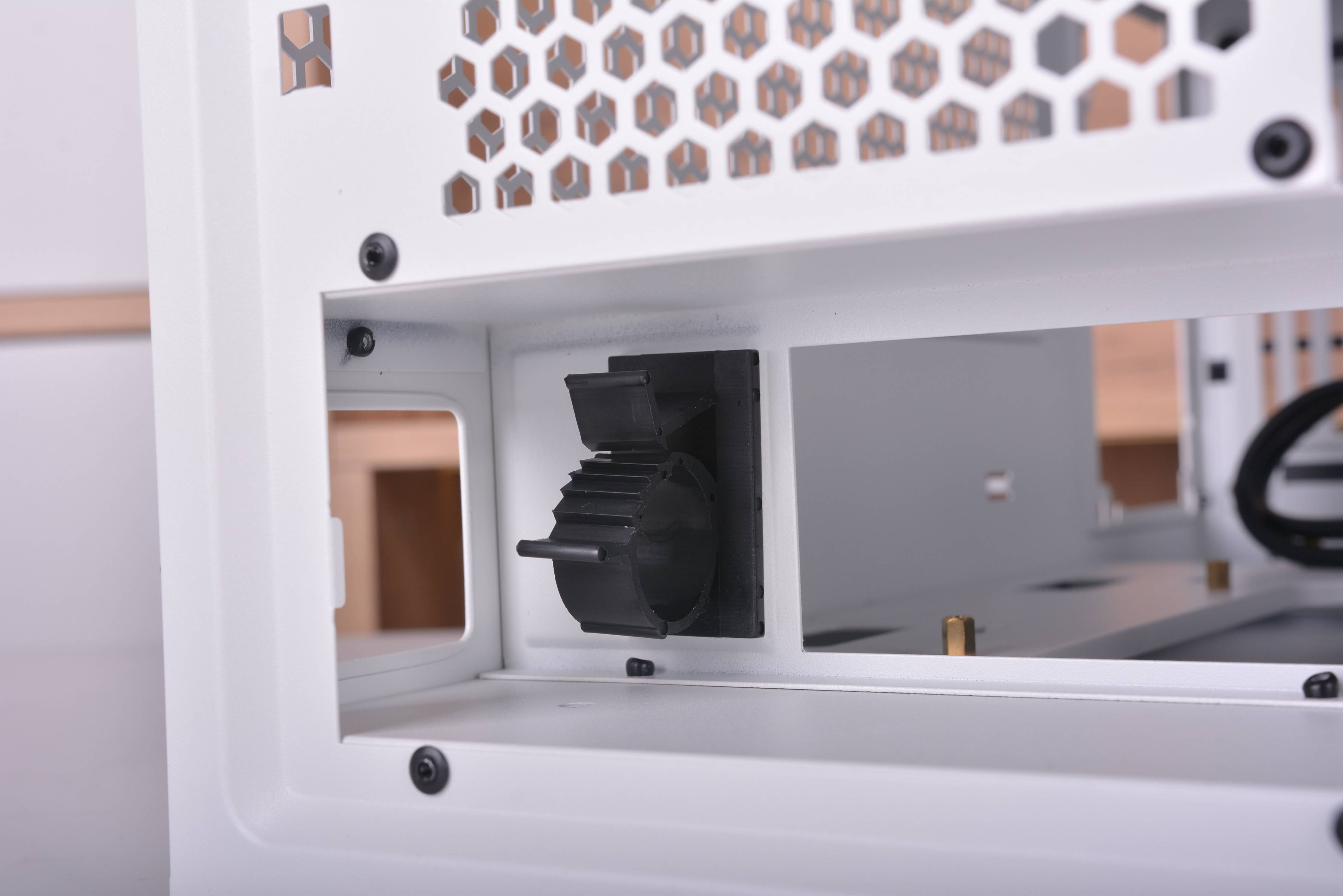

破晓X非常贴心在出线口设计了一个理线器。

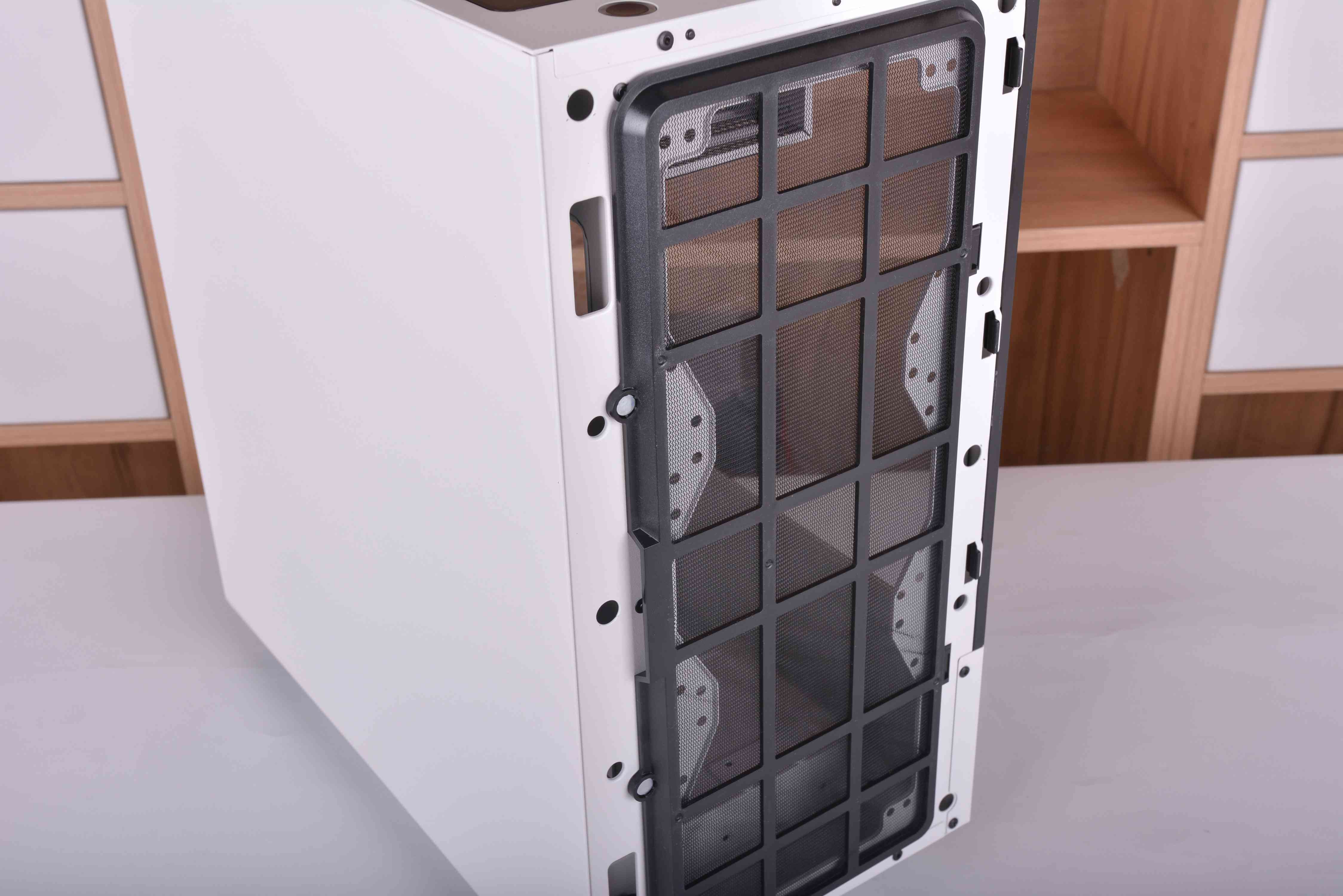

机箱前部的进风口也标配了尼龙防尘网,前部风扇位可以安装3把12cm的风扇,以及2把14cm风扇。

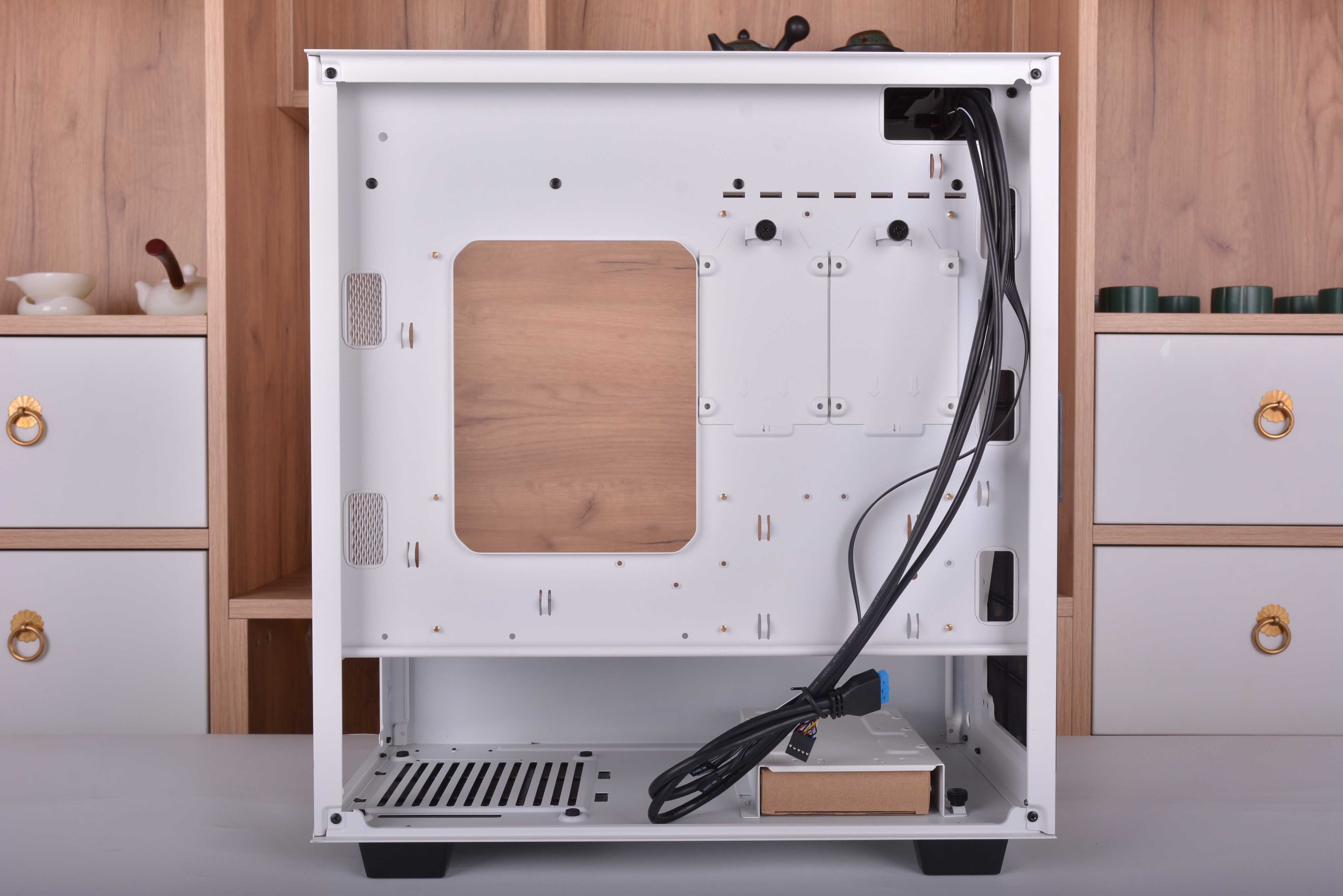

破晓X的背部这个角度来看的话其实跟普通的ATX2.0结构的机箱倒没多大区别,走线锚点数量也比较充足,走线深度达到20mm左右。

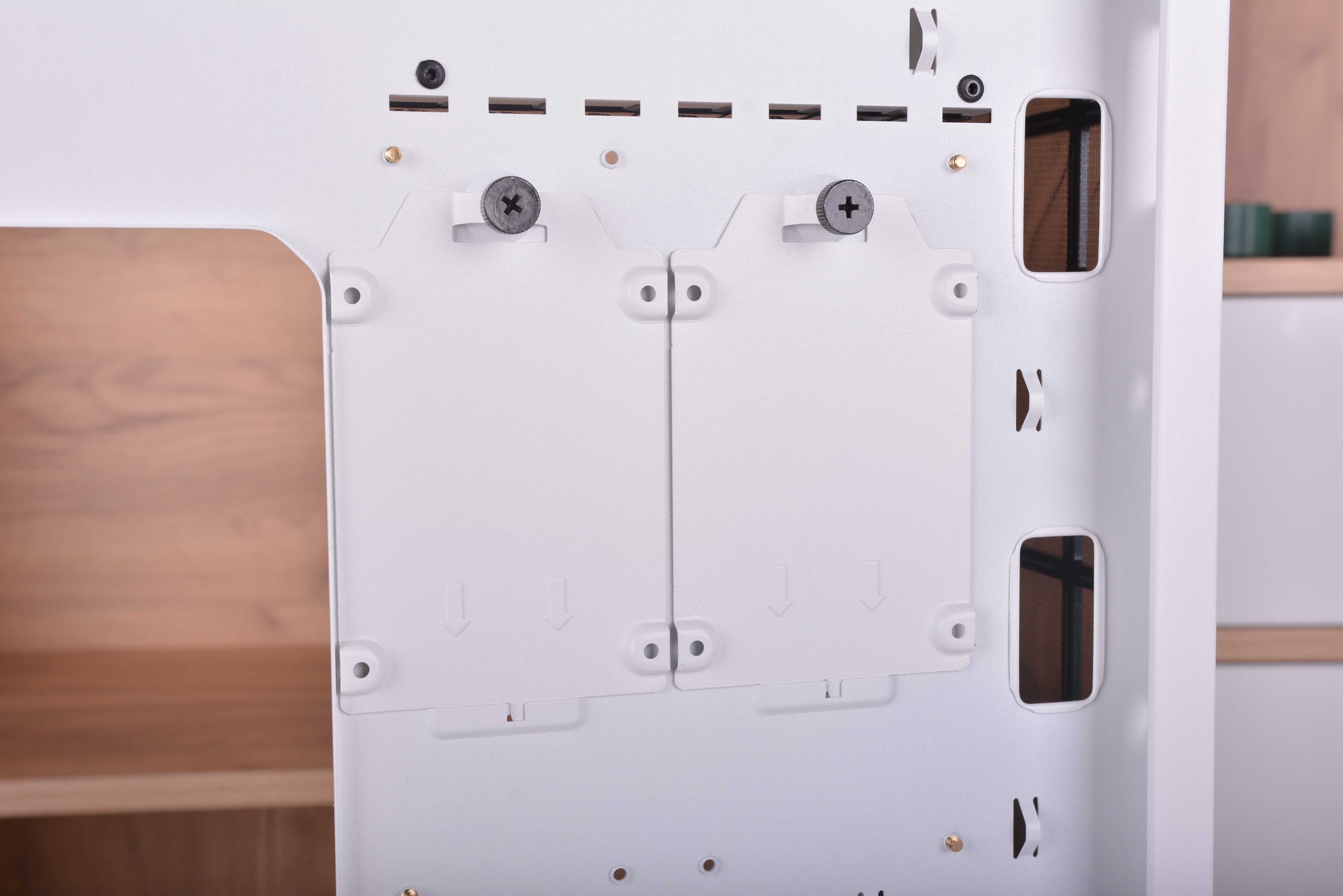

两个SSD硬盘位。

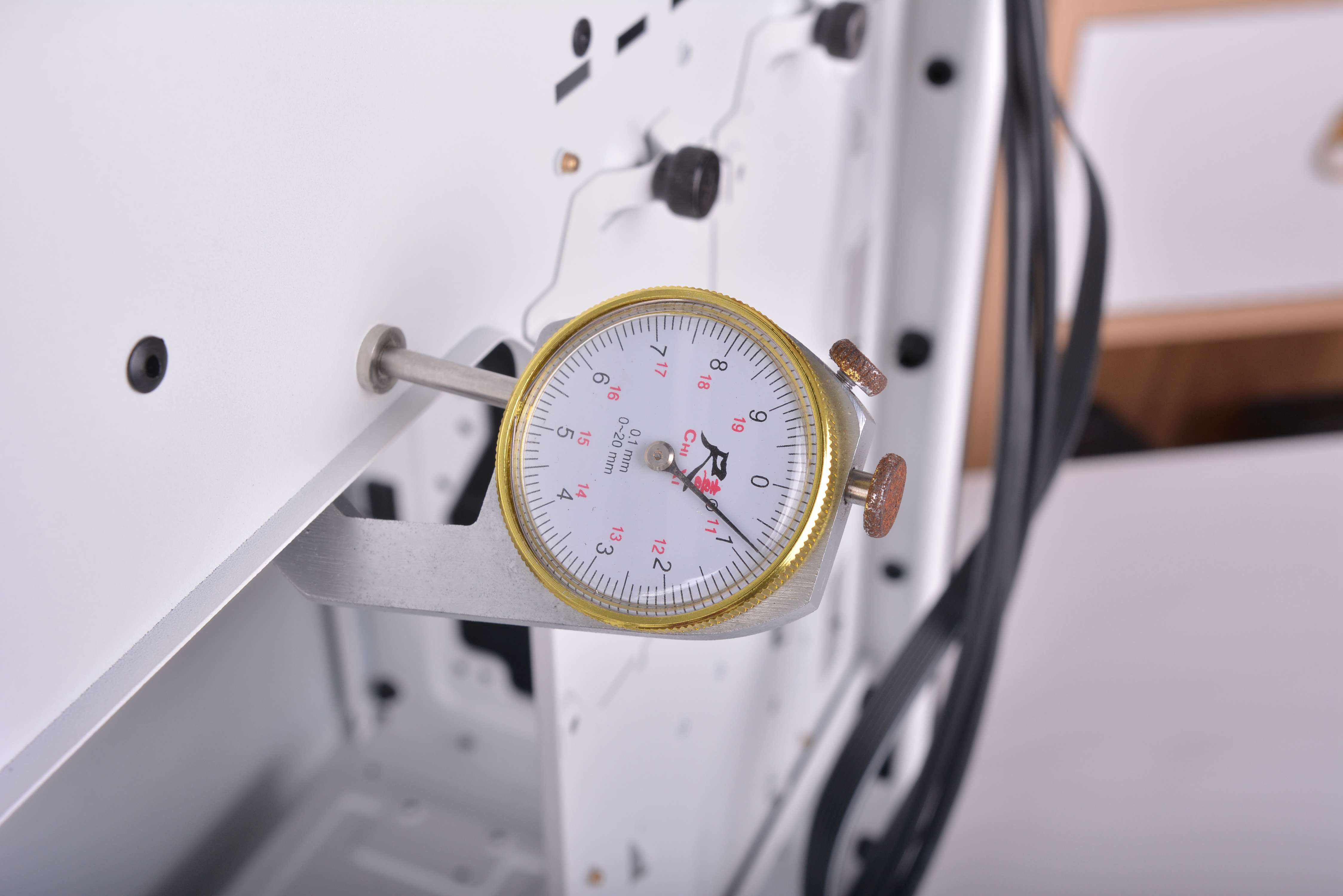

机箱整体钢板用料厚度在0.8mm左右,在同价位上则属于正常水平。箱体大概就介绍到这里了,下面来装机实操看看。

二、装机实测

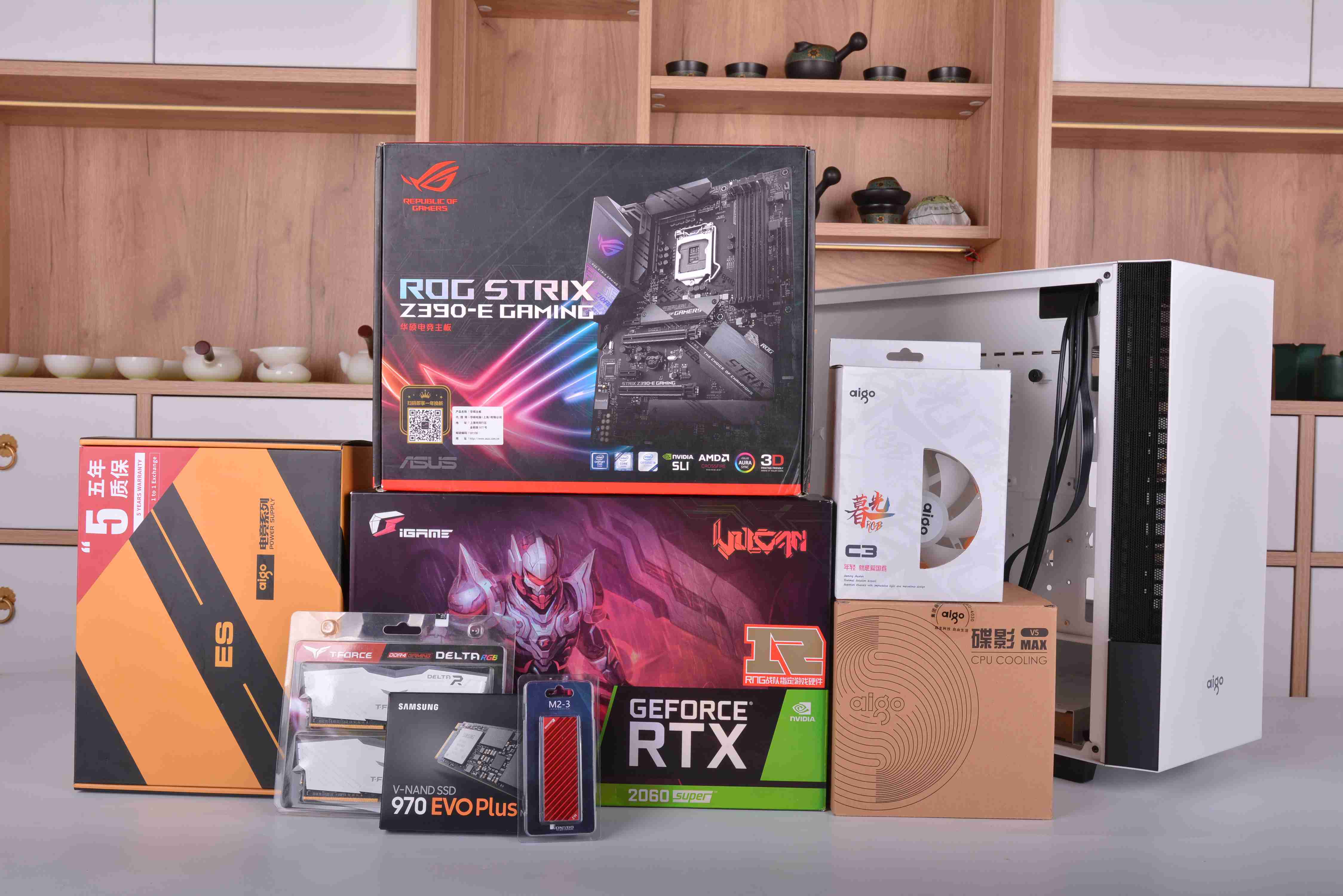

装机配件一览,简单介绍下吧。

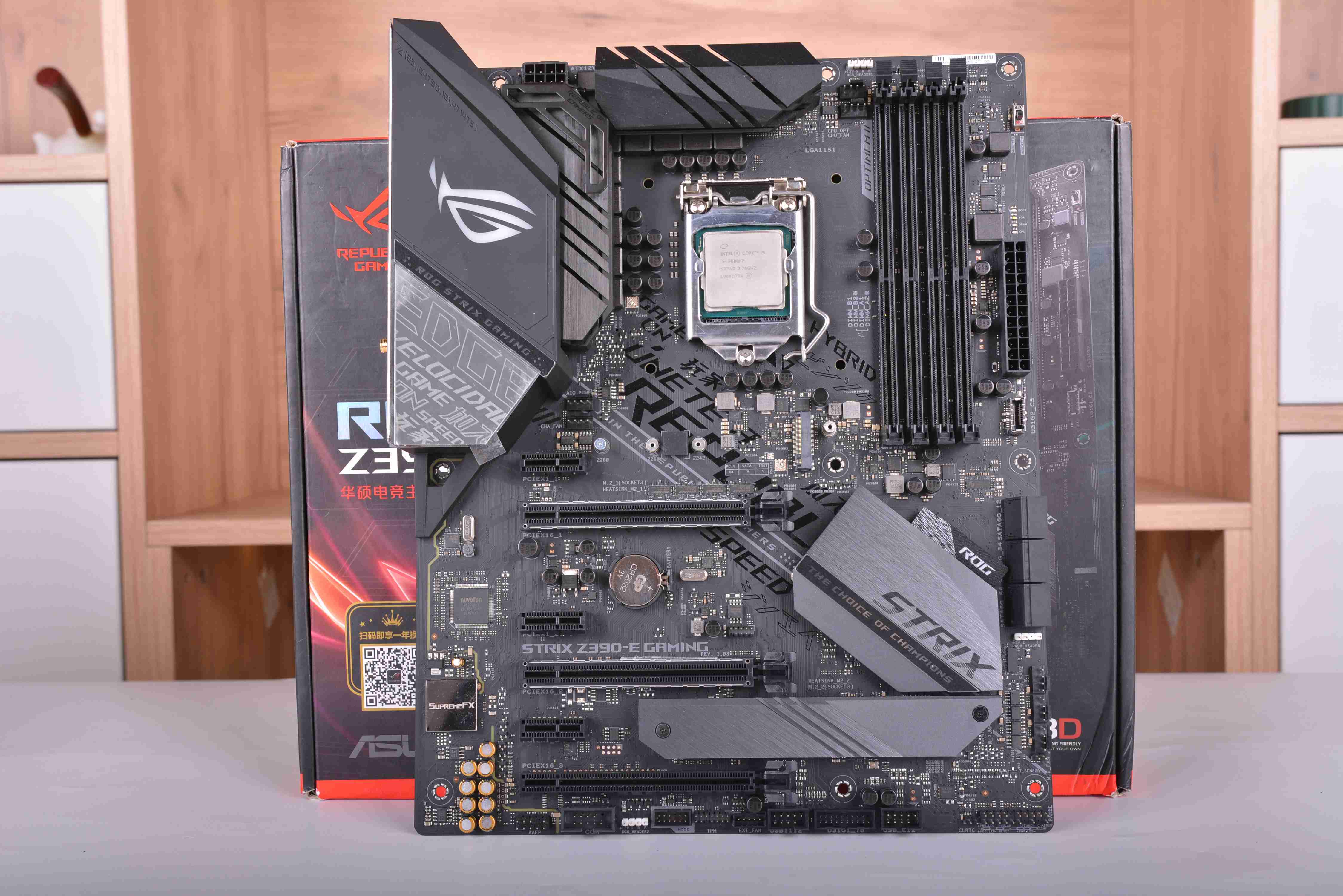

主板型号是ROG Z390-E GAMING,搭配I5-9600KF。

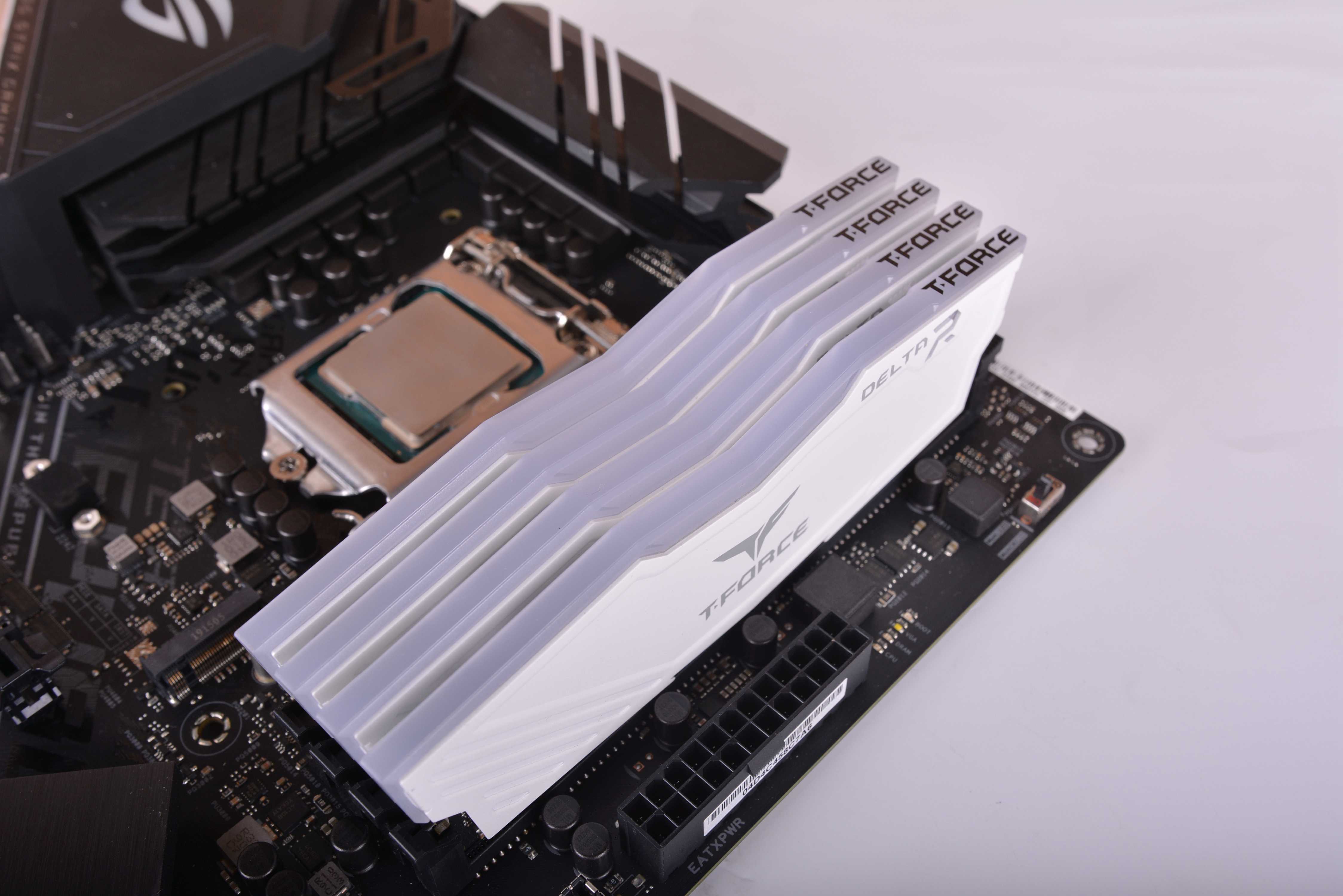

内存条是十铨的RGB DDR4 3200 8*4,总共32G,好看是一辈子的事嘛。

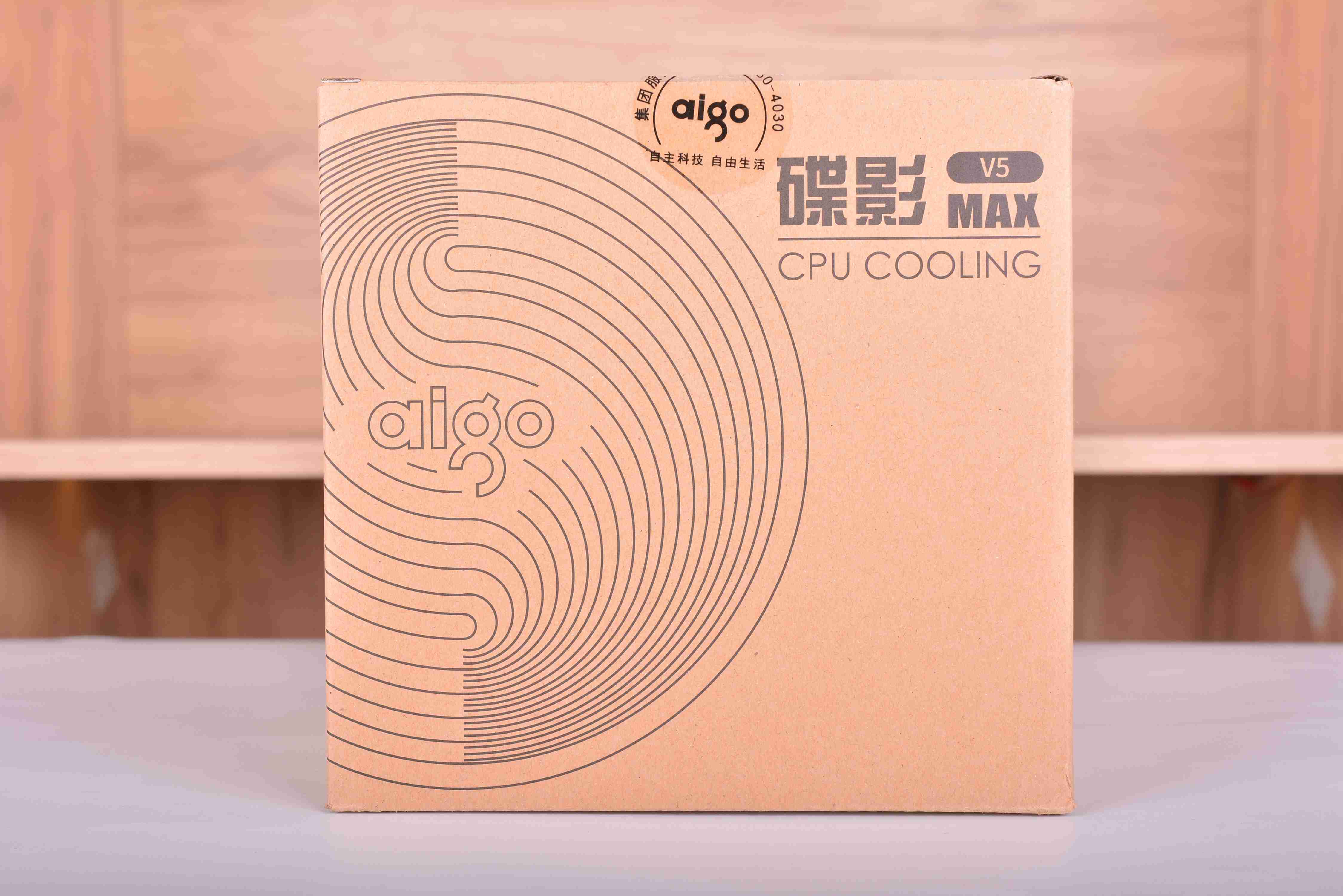

散热器方面,本来是想试装240水冷的,但是在买破晓X时候看到官方宣传图上面有一个神奇的圆柱形散热器,叫碟影MAX,也是爱国者的新品当时看得我一脸懵逼,我纳闷这个散热器的空气流动到底怎么样,散热效果是不是几乎为0?只是好看没用?作为小朋友的我小小的脑袋里面有着大大的问号,所以为了搞清楚也整了个回来玩玩。

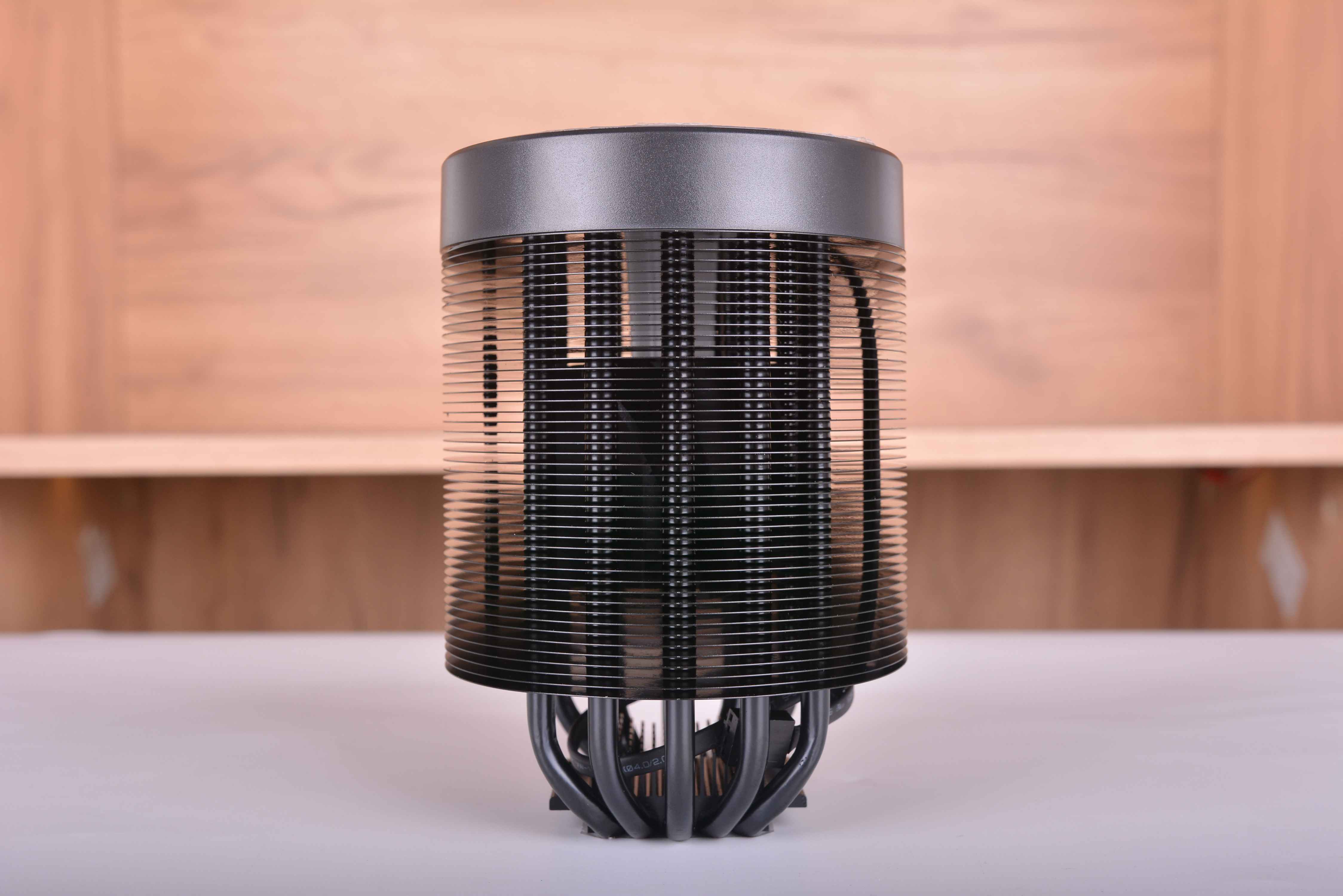

碟影MAX通体进行了黑化处理,整个外形就是一个圆柱体,圆形的散热鳍片包裹着热管。

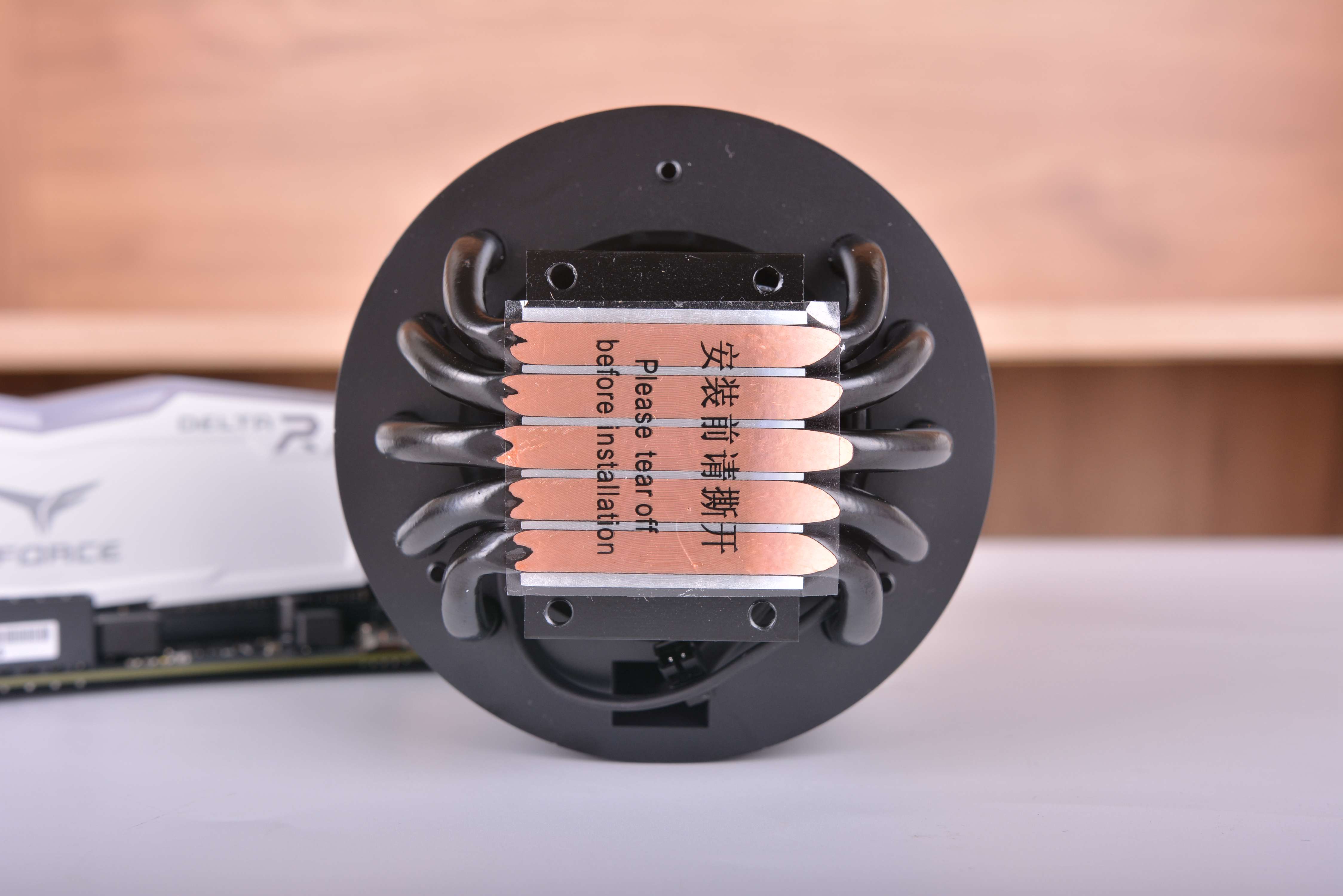

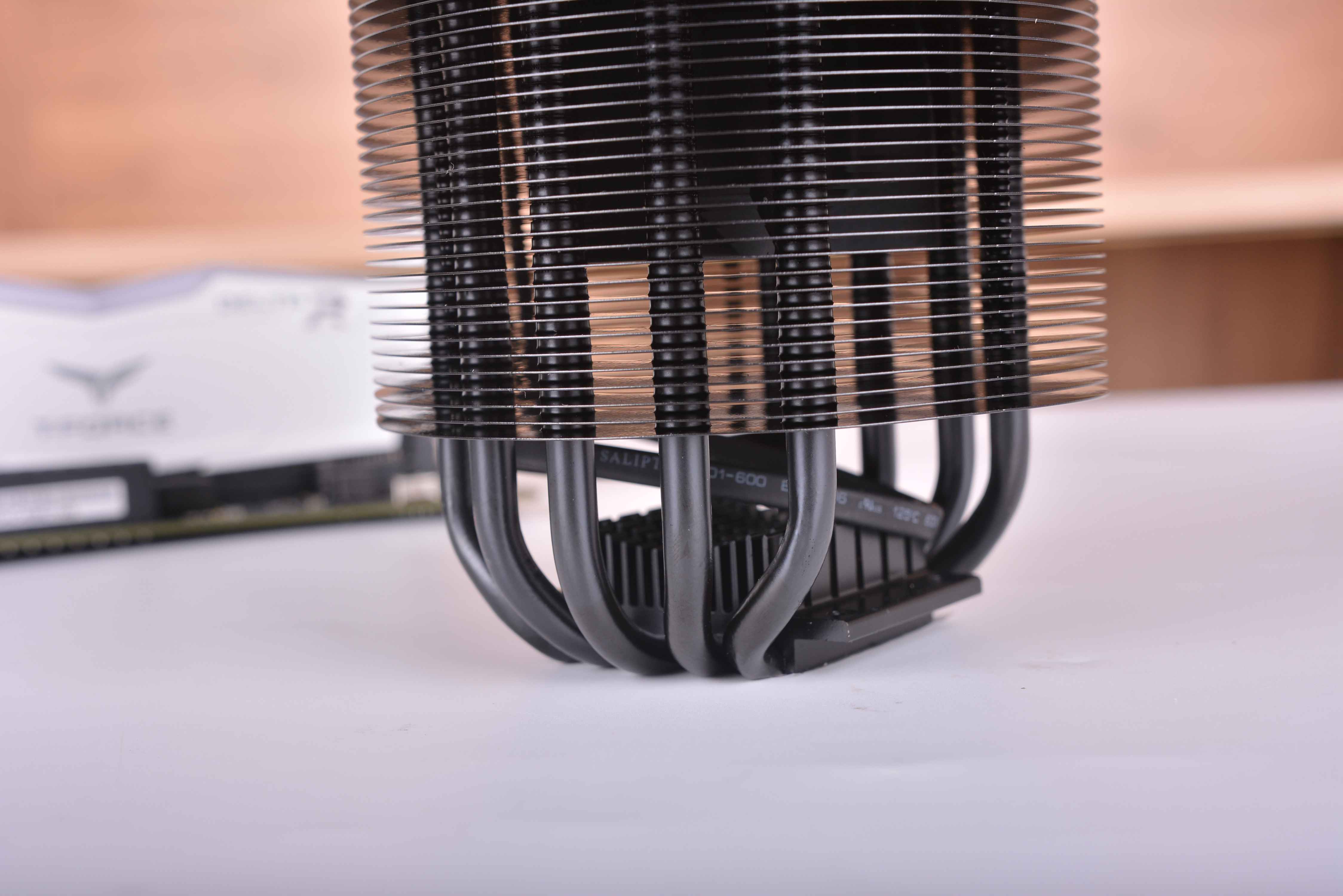

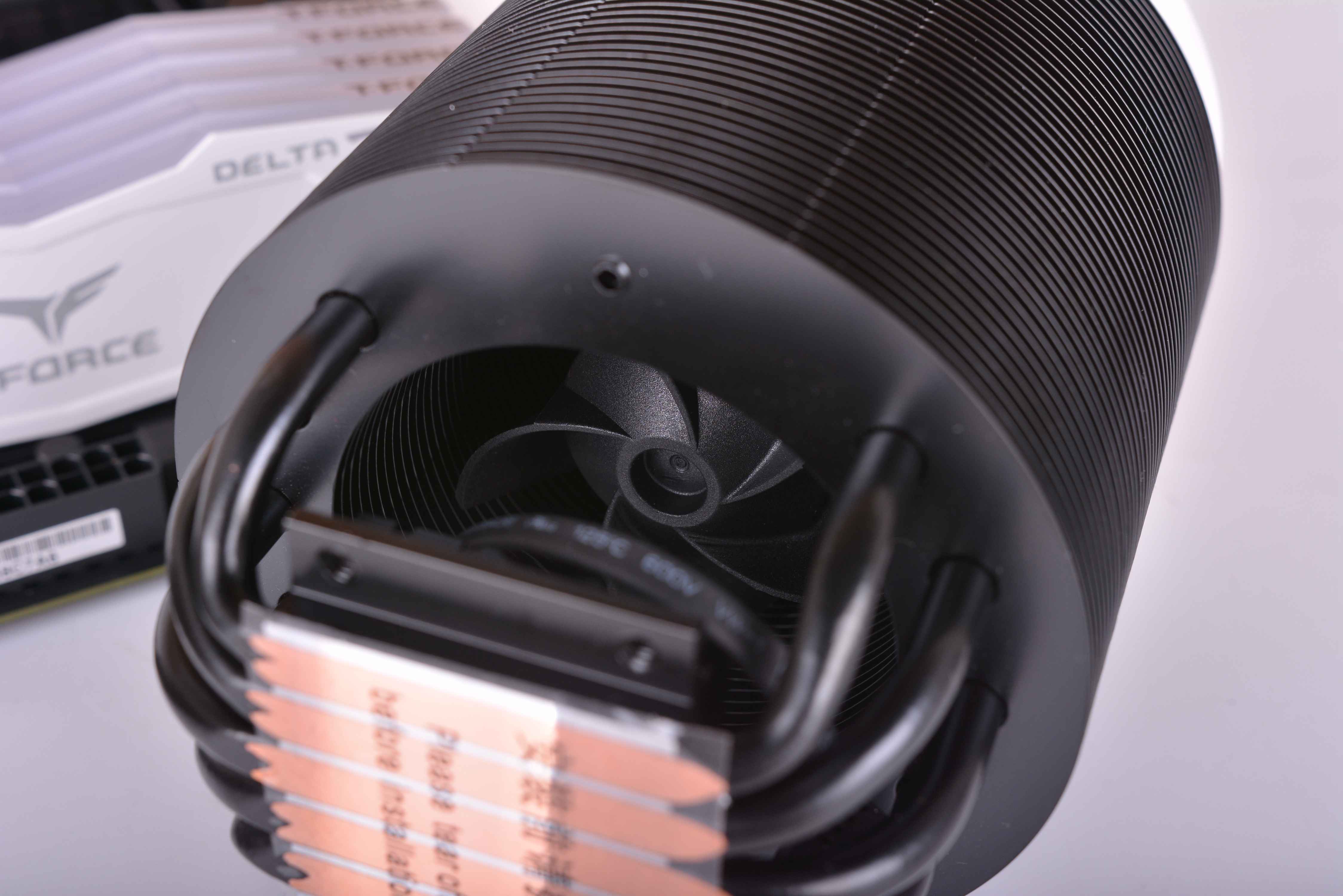

热管数量一共有5条,底座为热管直触技术。



散热风扇是隐藏在了散热器本体中间,并且也同样是一个圆柱体的扇叶,根据开机时候的风流感觉到,这个风扇是往水平方向吹风,不是跟下压式散热一样的往下吹,而是一个水平方向的360°出风。

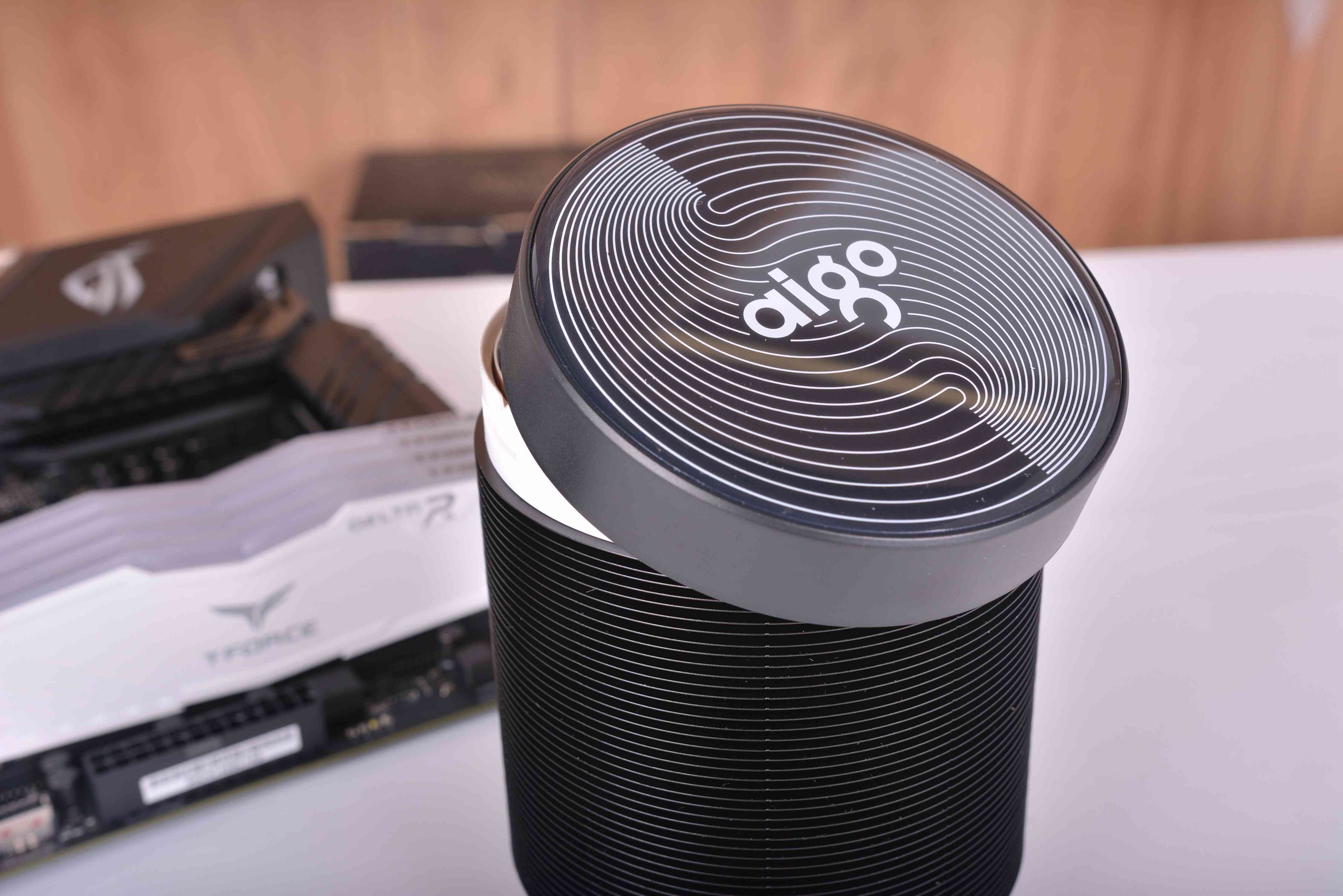

顶部的灯罩可以旋转取下,并根据实际安装情况来调整LOGO方向,终于不是固定死的方向了,再也不怕看到颠倒的标了。

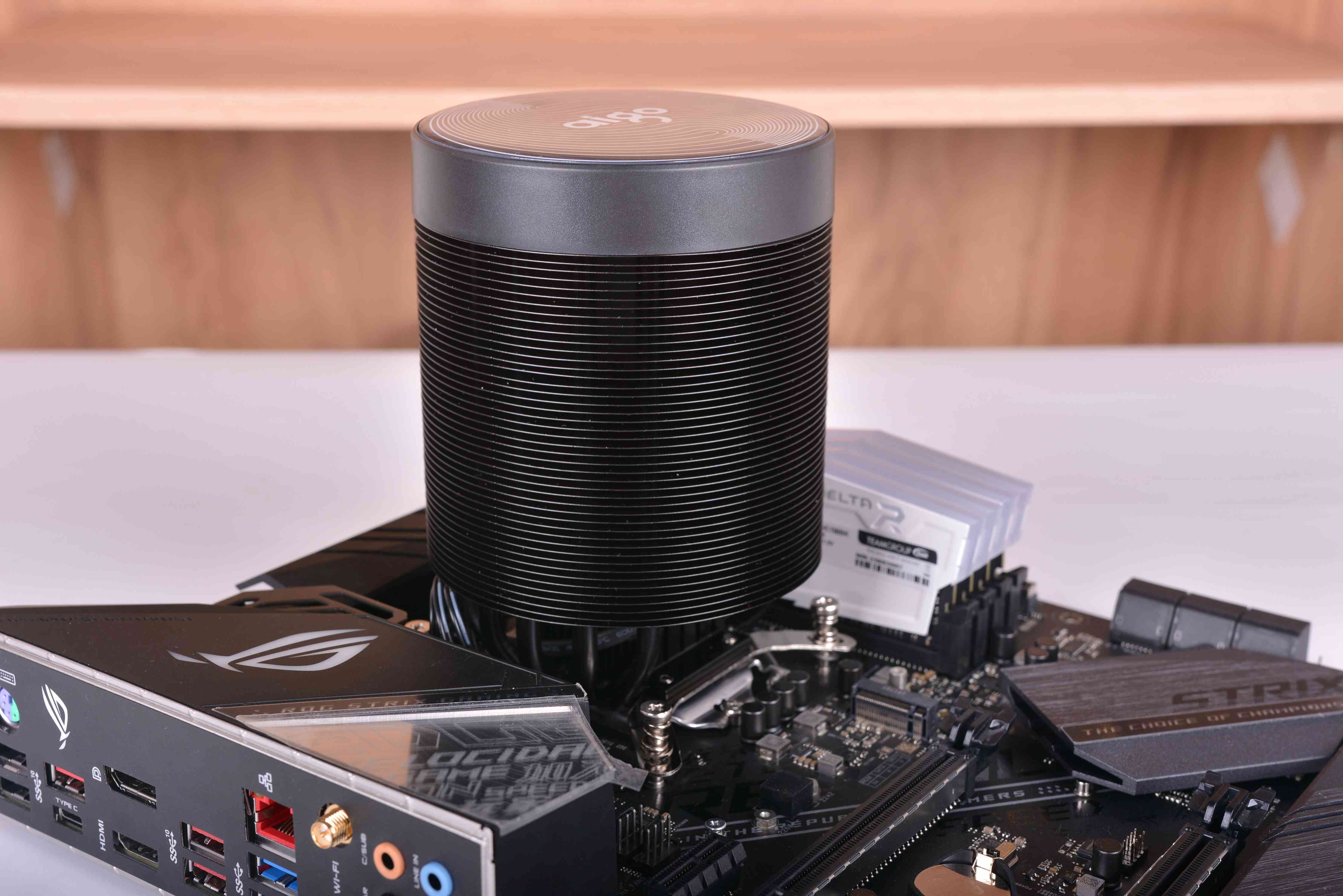

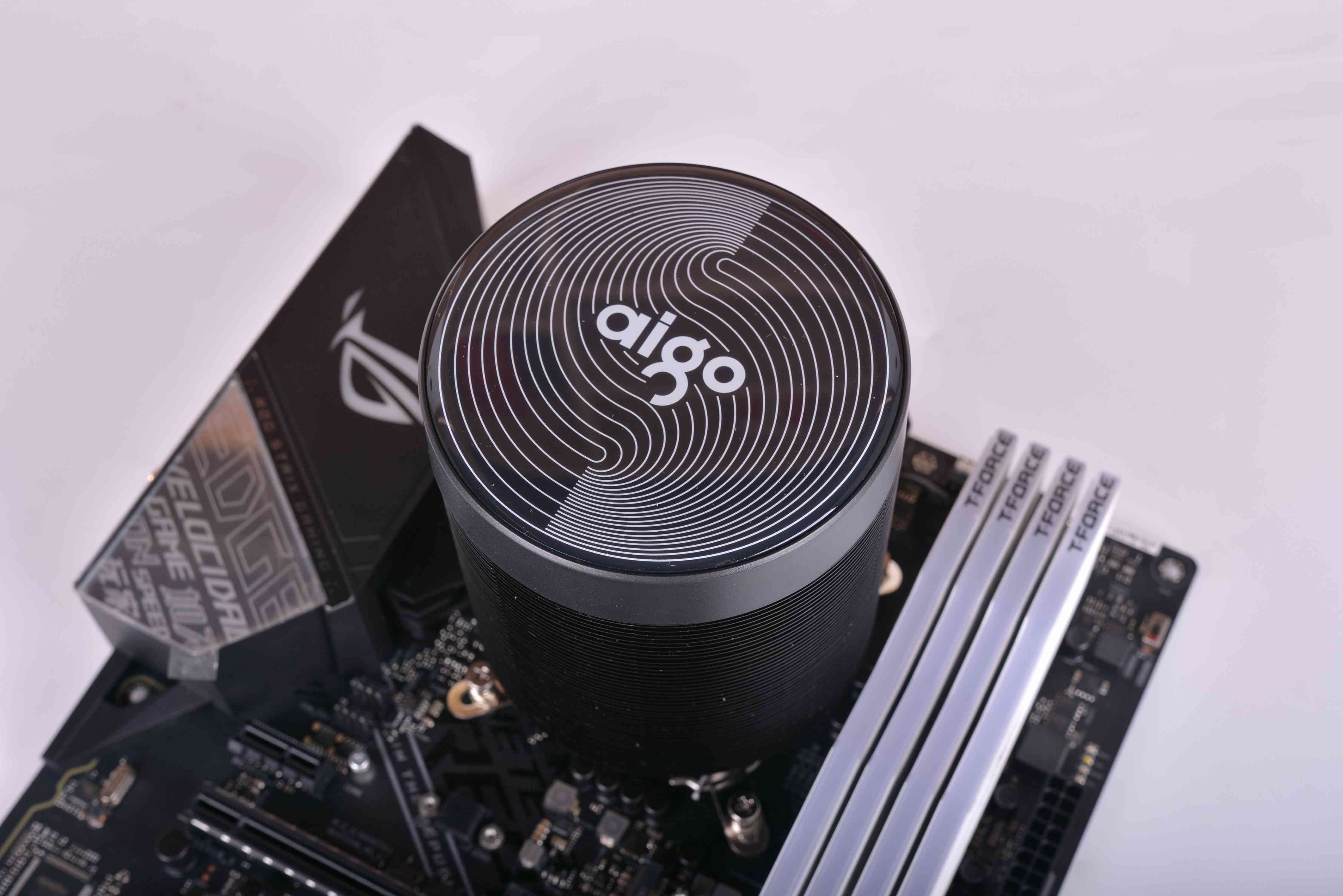

安装完毕的效果图。

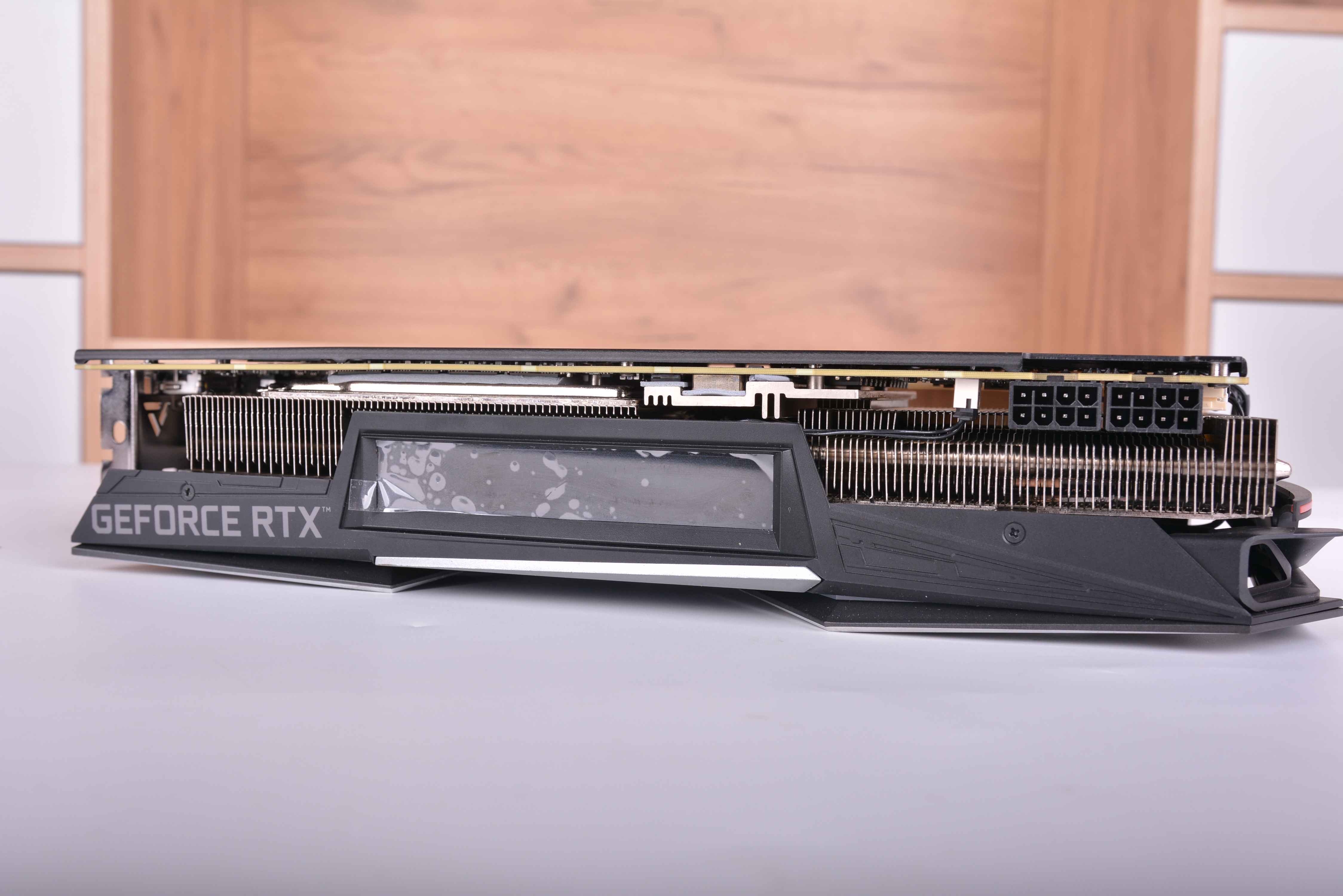

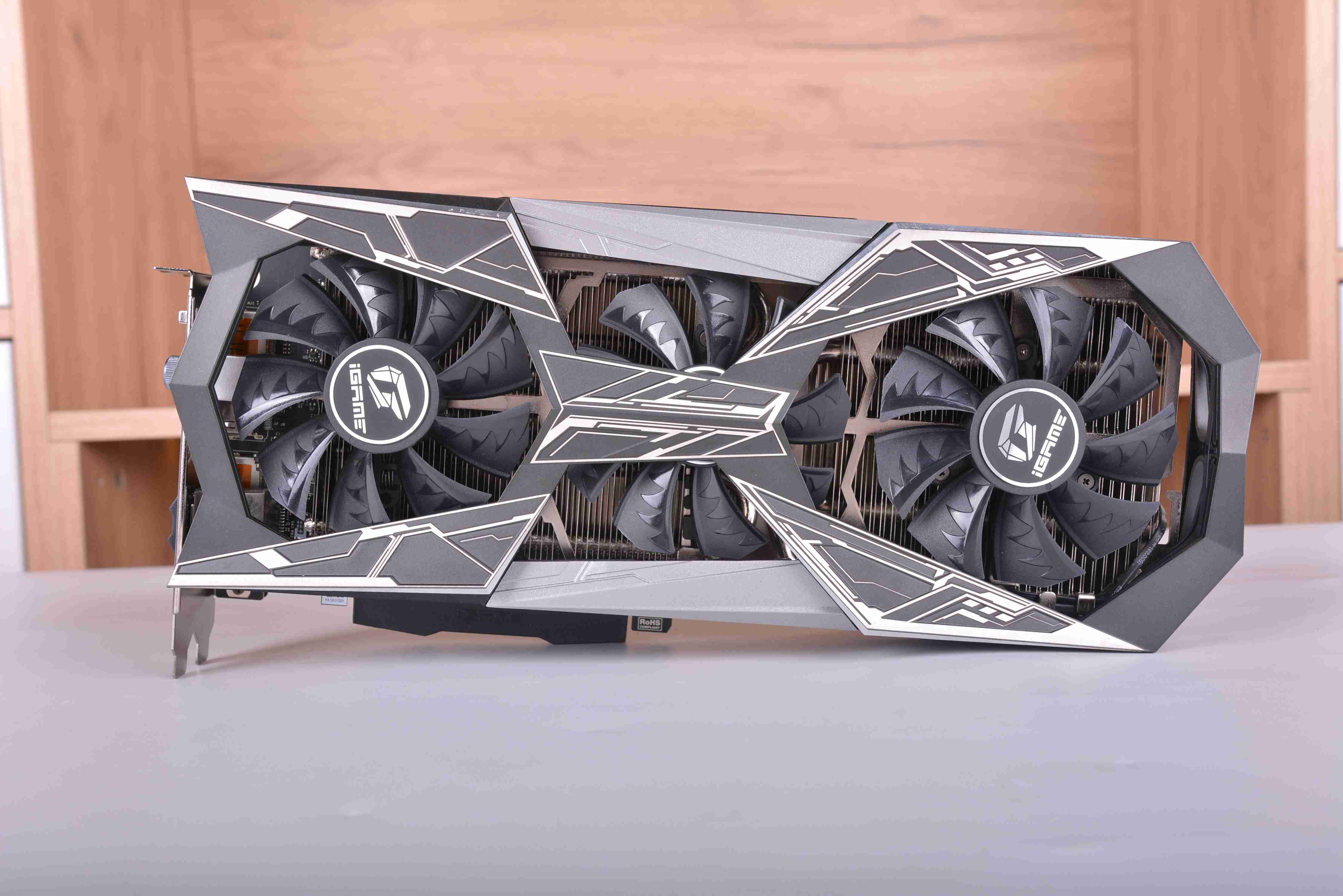

显卡方面是七彩虹的iGame RTX2060 Super Vulcan X OC。

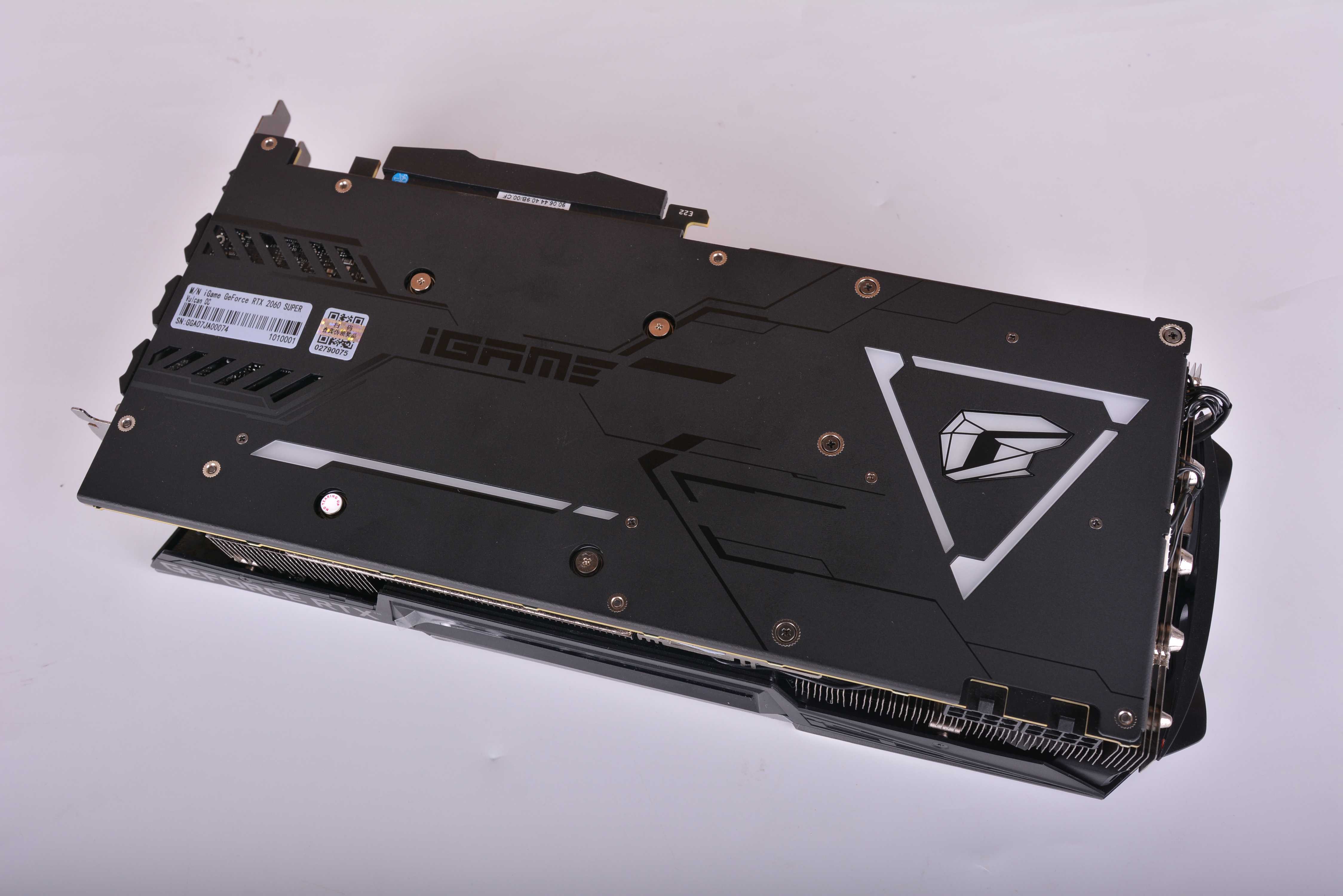

这个背板的灯效着实令我吃了一惊,未曾想到七彩虹也能做出如此均匀的灯效。

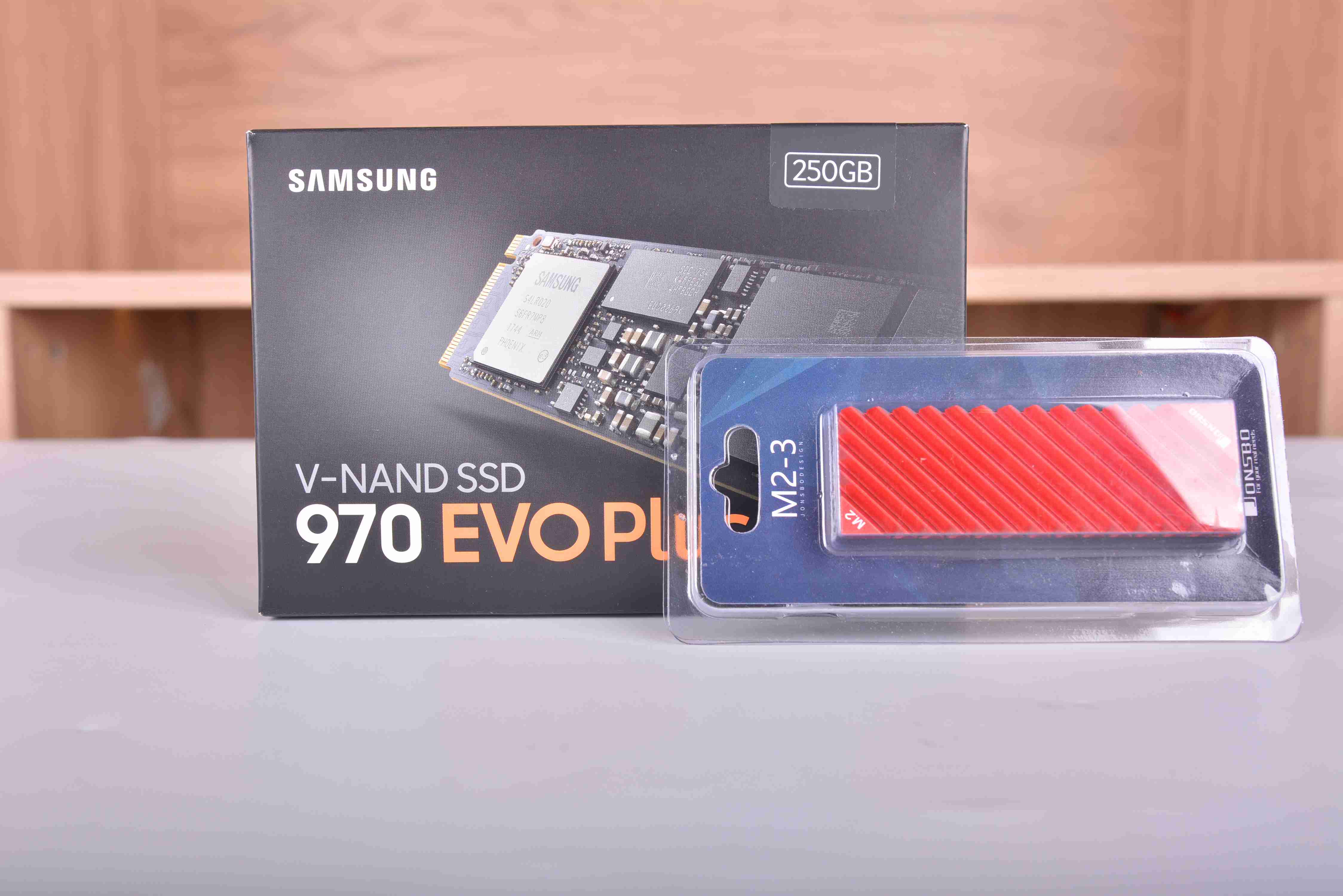

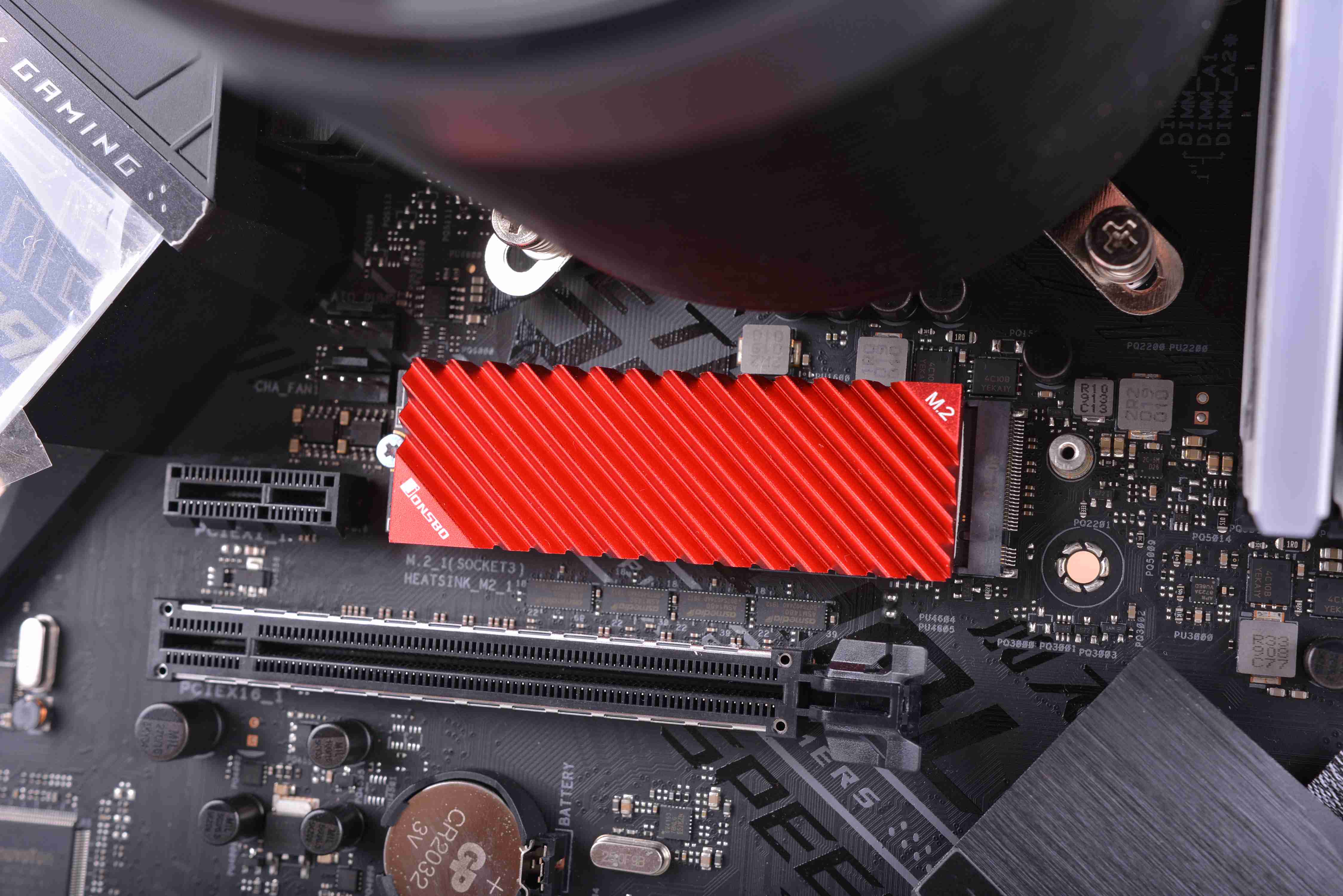

M.2方面都是大家老生常谈的970EVO Plus了,不过这次我还特地搞了个乔思伯的M2-3 SSD马甲。



虽说我的主板是Z390E-GAMINGM2安装位有标配一个散热马甲,但是只能接触M2 PCB上部的电子器件,背面的电子器件也依然是没有辅助的散热,所以这次专门买了个专业点的M2 SSD散热马甲,乔思伯这个M2-3散热马甲是全包式的,通过上下散热片来夹住M2,也就是M2背面的器件也能照顾到了。

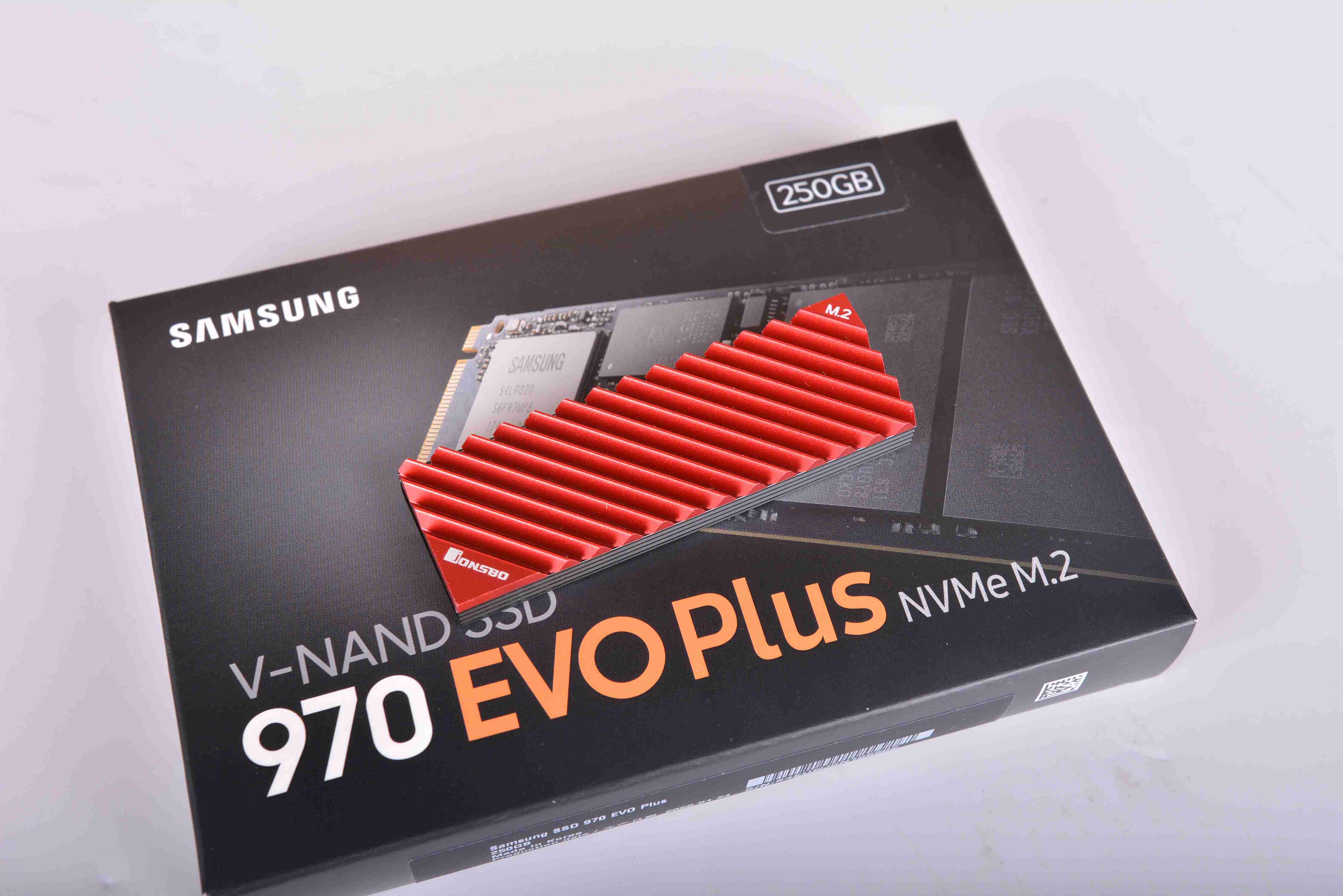

特地选的红色,够亮眼。



风扇方面之前买的爱国者暮光C3,高颜值灯扇,价格也还算过得去。风扇外框也能发光是我最喜欢的特点。



电源也是之前买的ES650,全模组,主动式PFC+双桥LLC+同步整流+DC TO DC,日系主电容,堆料方面肯定是及格的,架构方面也是非常成熟,我之前还做过ES550的电源拆解评测,有兴趣的可以翻翻我的文章。



东西到这里也介绍得差不多了,接下来就开始装机。

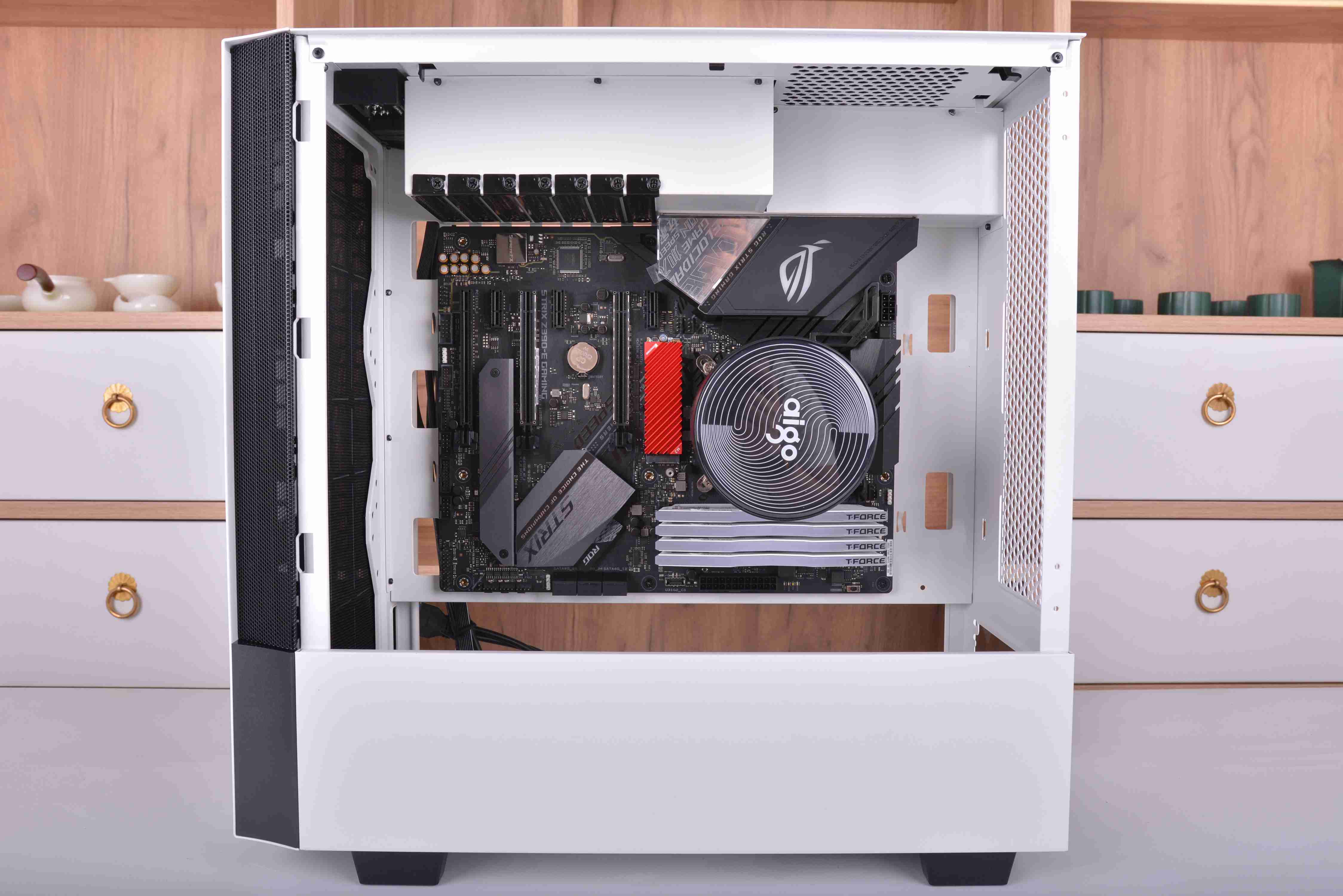

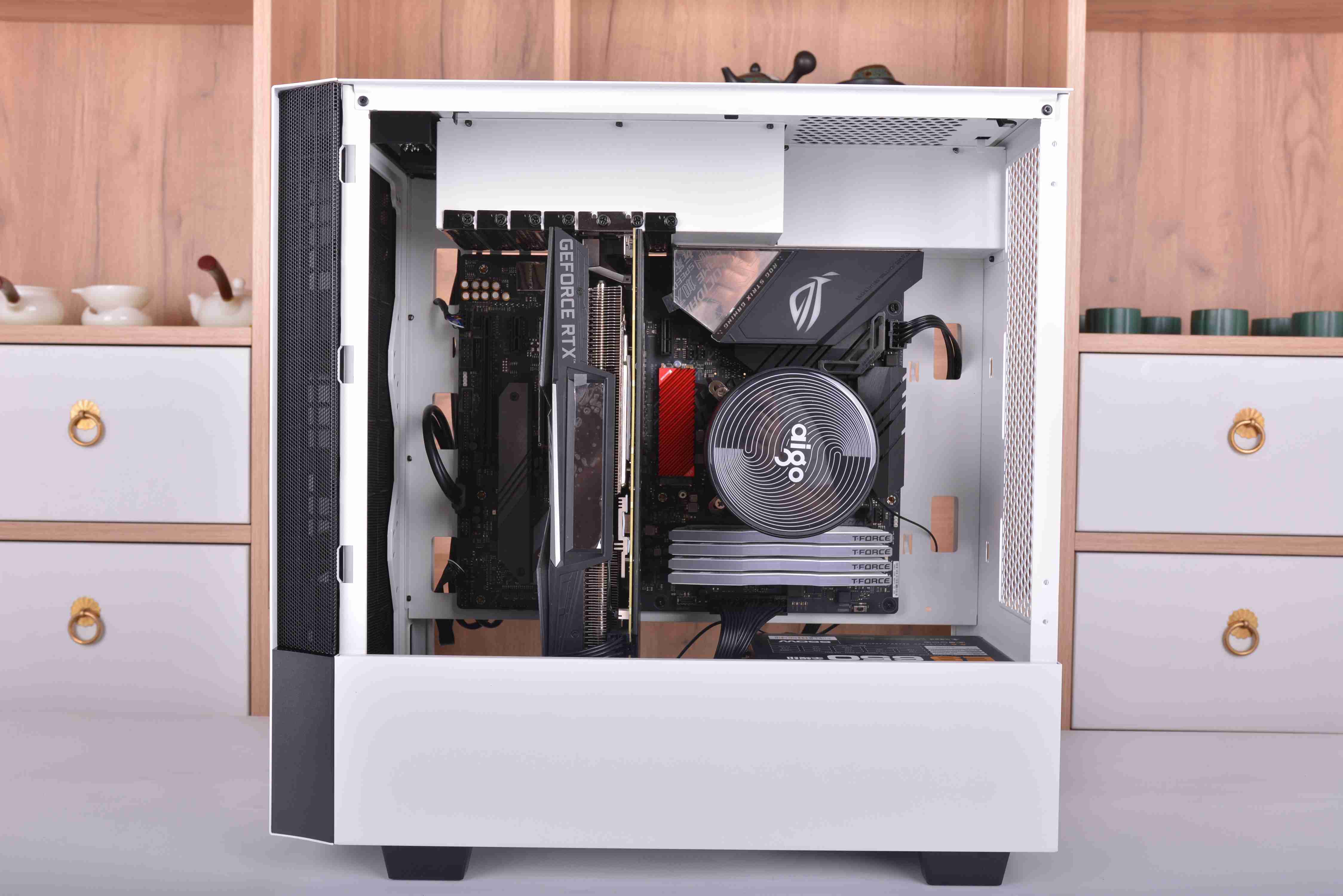

前面的箱体介绍说主板位顺时针旋转90°理解起来应该比较抽象,这里装上主板后就比较具体了。

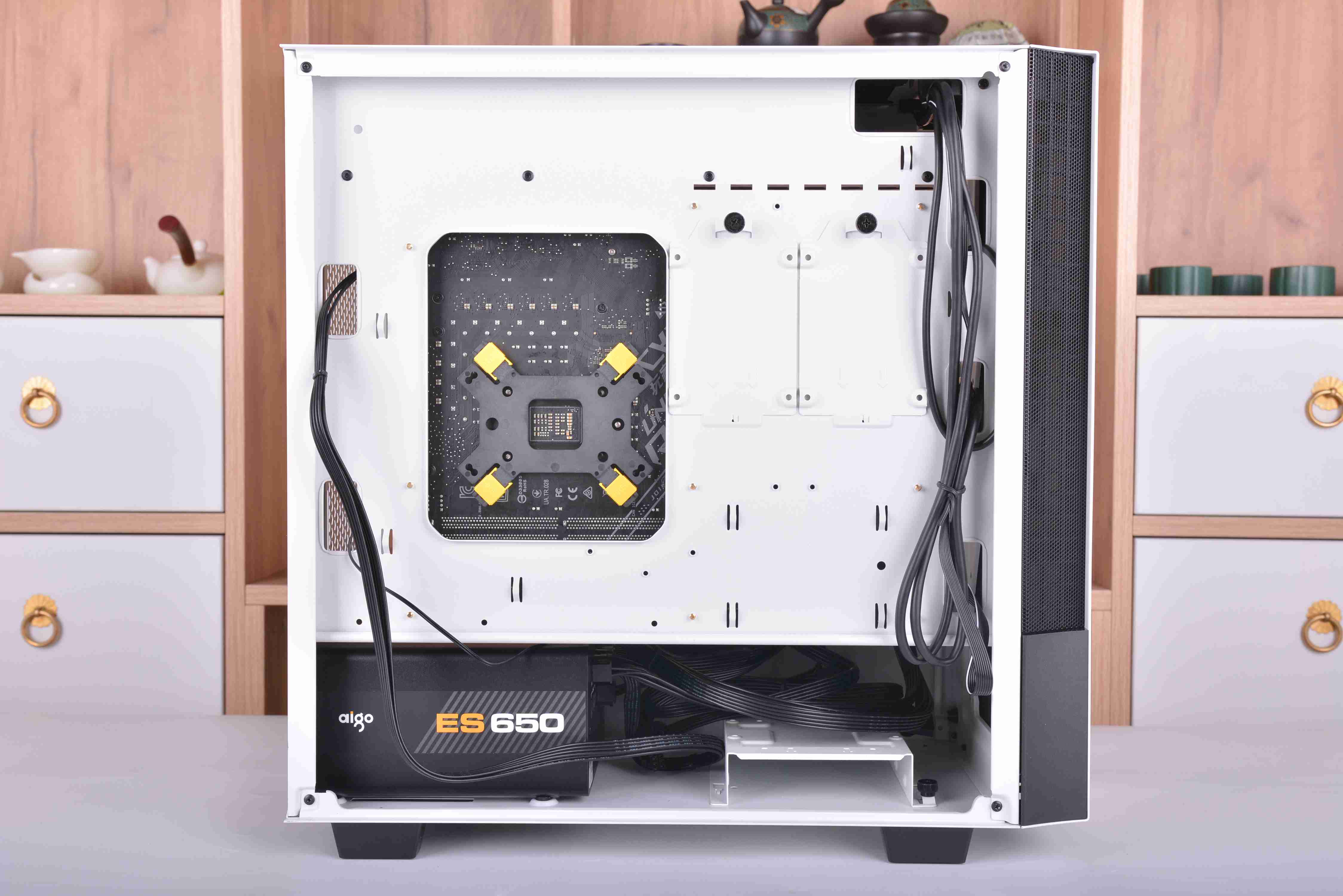

机箱背部走线方面,虽然说破晓X有20mm的走线空间,但是看到底部的电源仓跟硬盘仓被打通了,没有隔板在中间,就顿时不想走线了,把硬盘架拔了,全部一骨碌塞到硬盘仓部分就完事了。



显卡也跟着主板来了个90°旋转,这时候显卡的力全部变成了垂直方向了,受力点变成了更加坚固的PCI挡板,显卡变弯什么的全部都不存在了,显卡支架也再也不需要了。

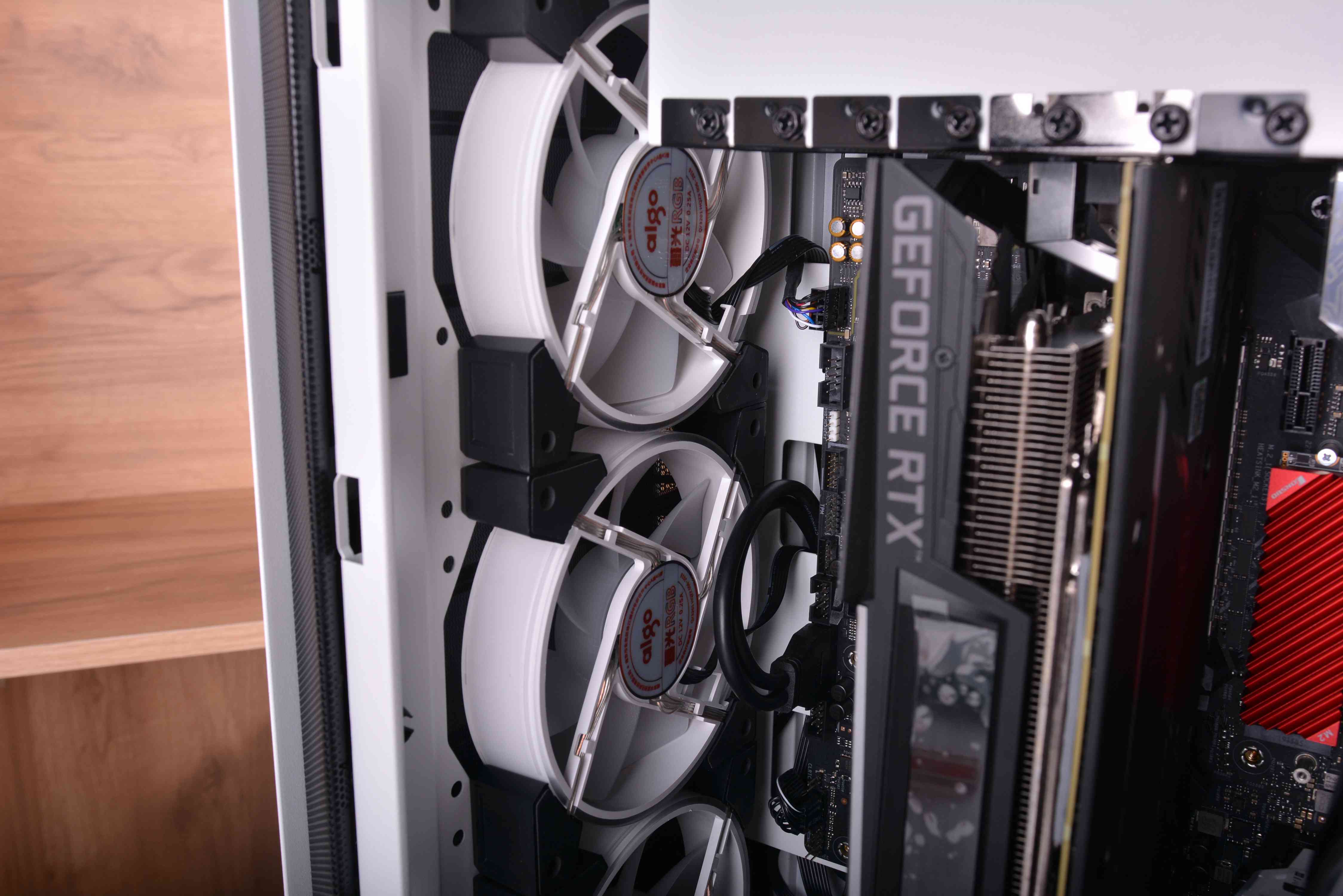

并且前风扇是直接吹在显卡上,理论上会有更强的散热表现,不过也有可能因为显卡的阻挡导致后部的CPU散热出现问题,不过还是要通过实测才知道了。

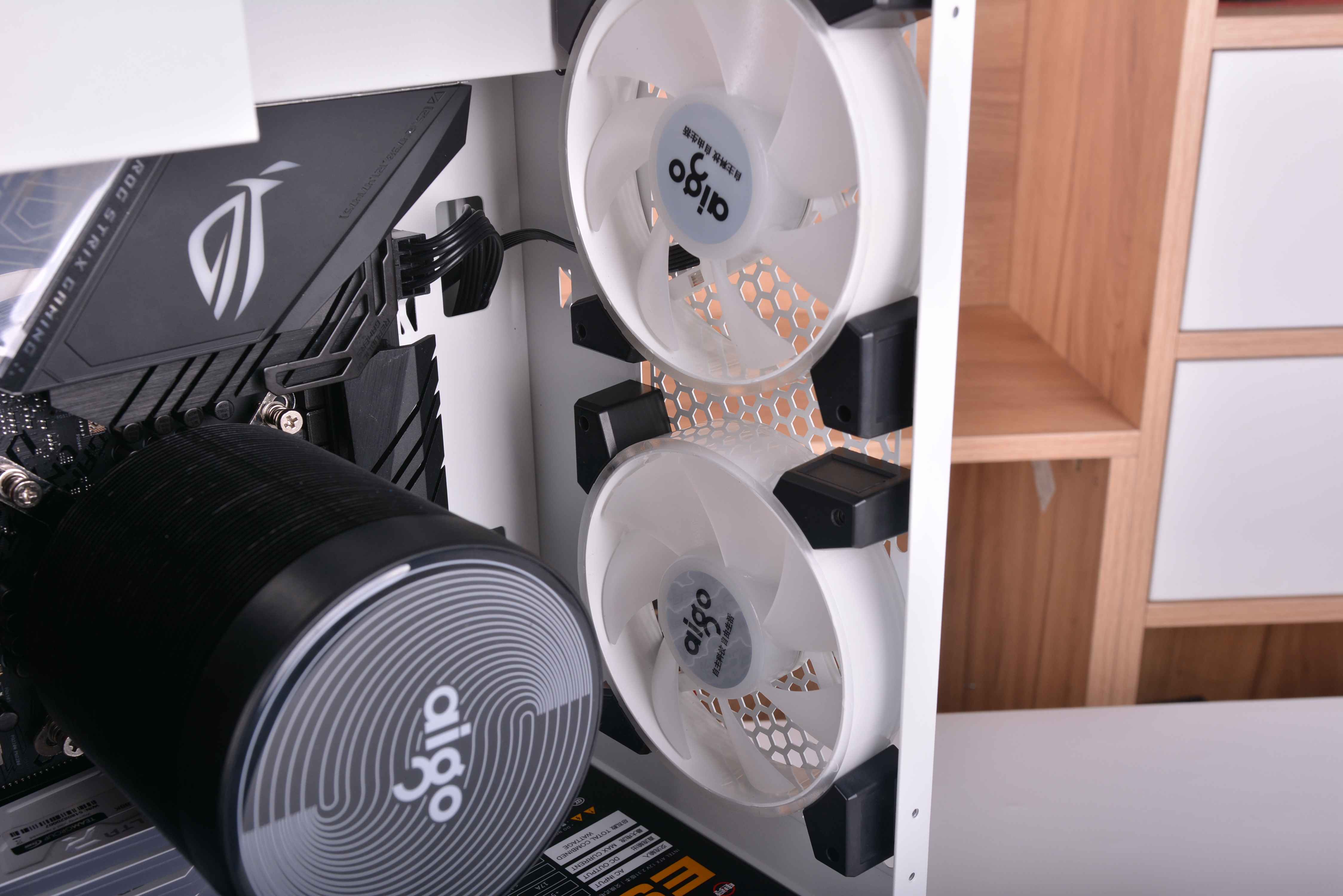

后部双风扇位。



机箱顶部安装完毕后的效果。

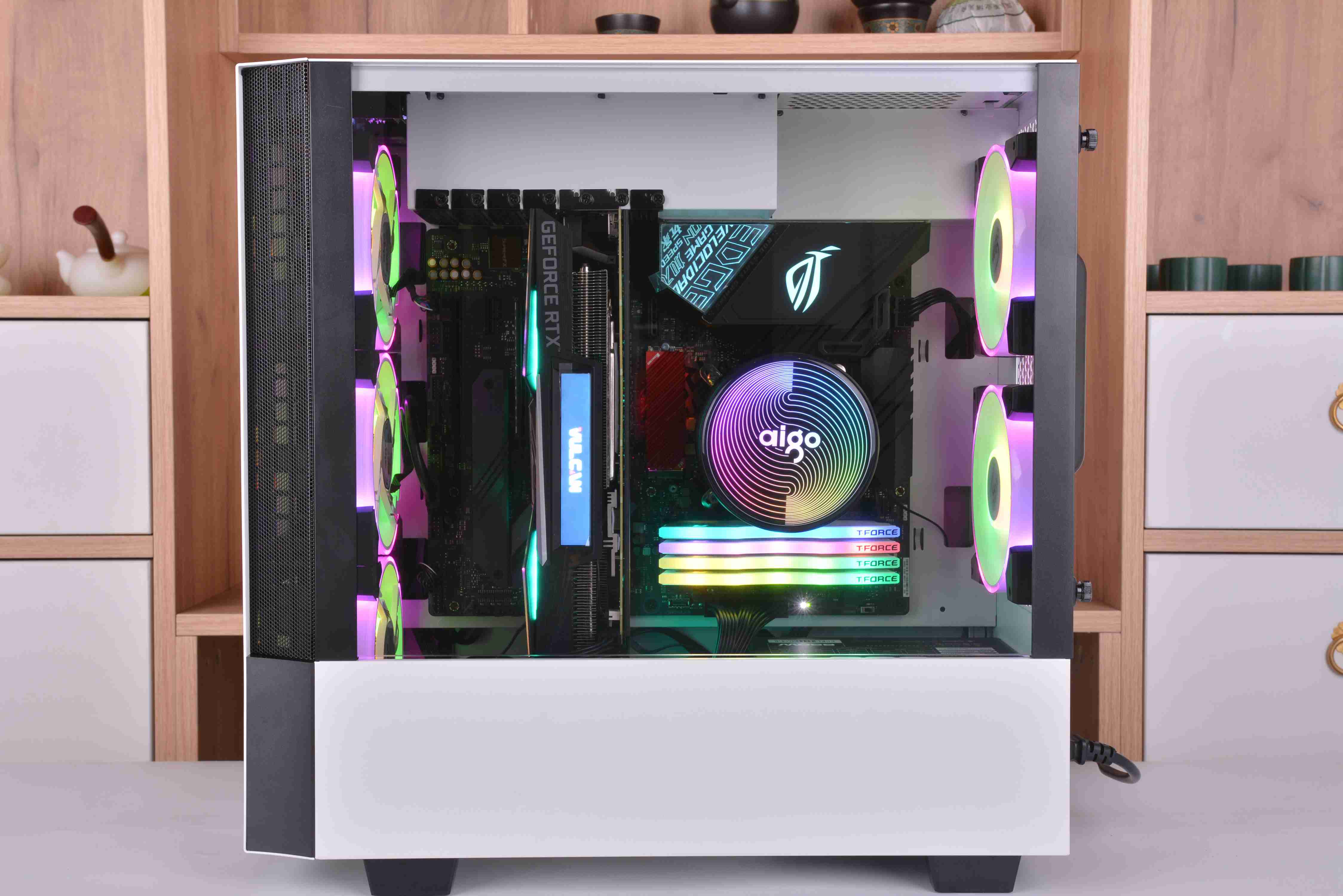

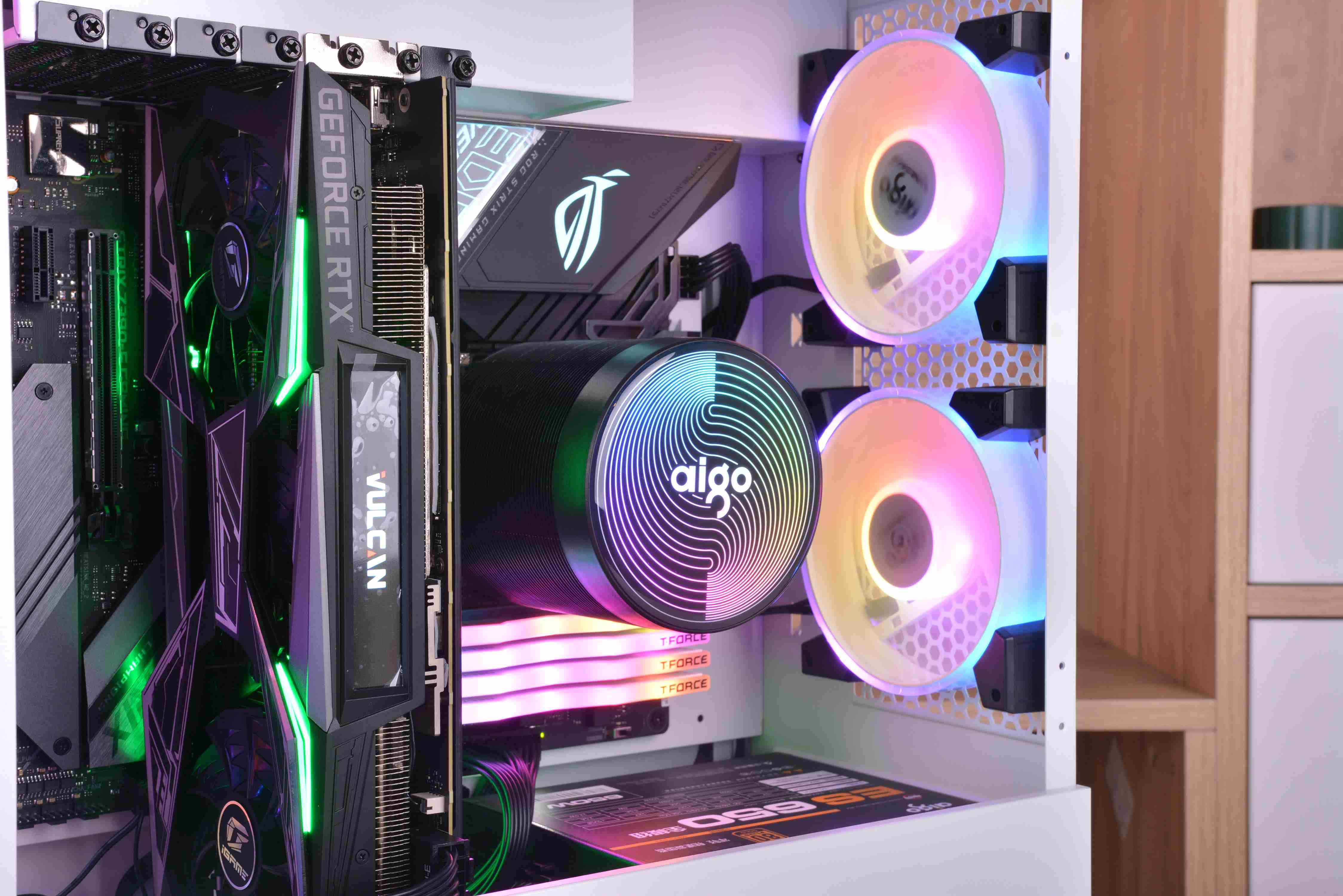

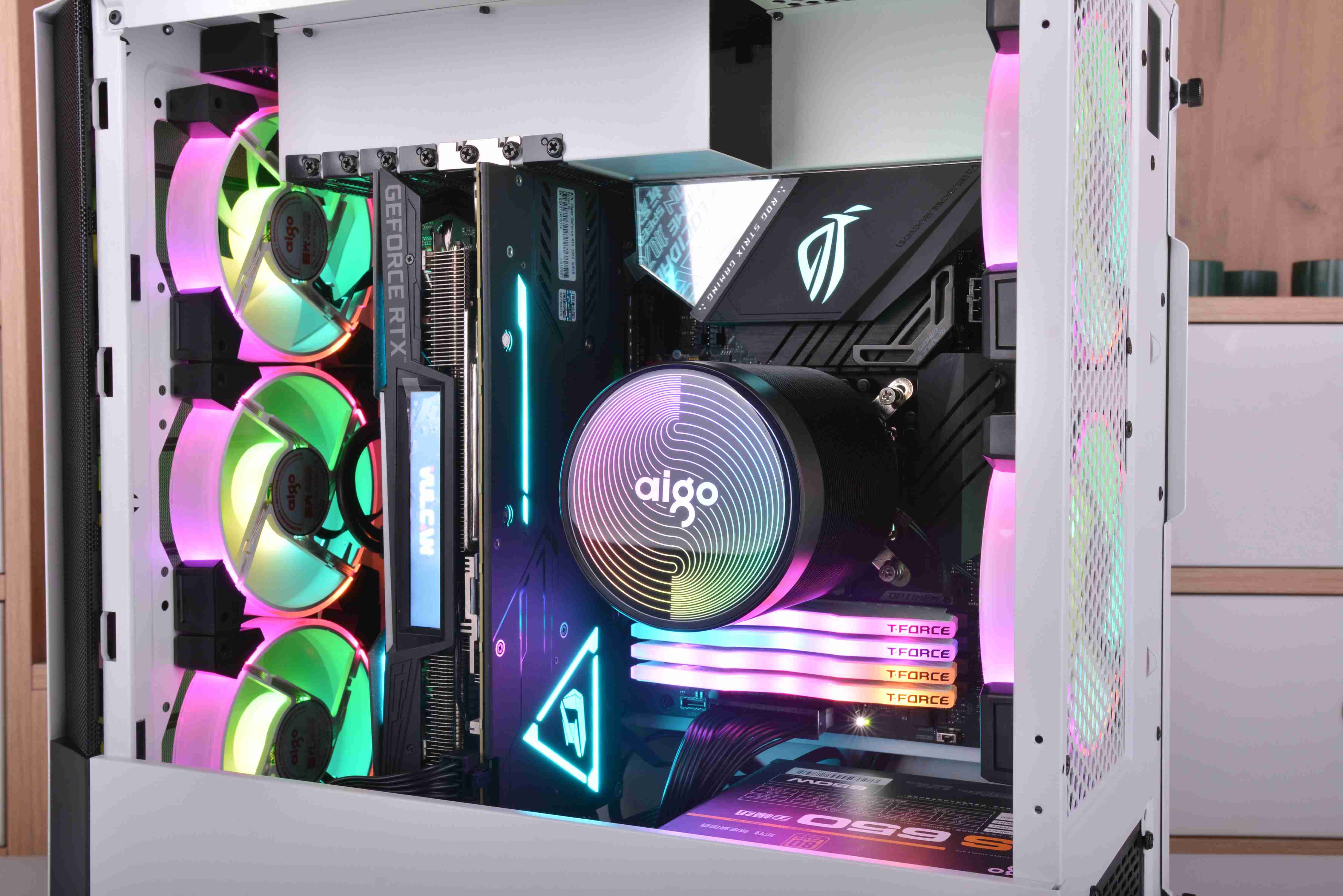

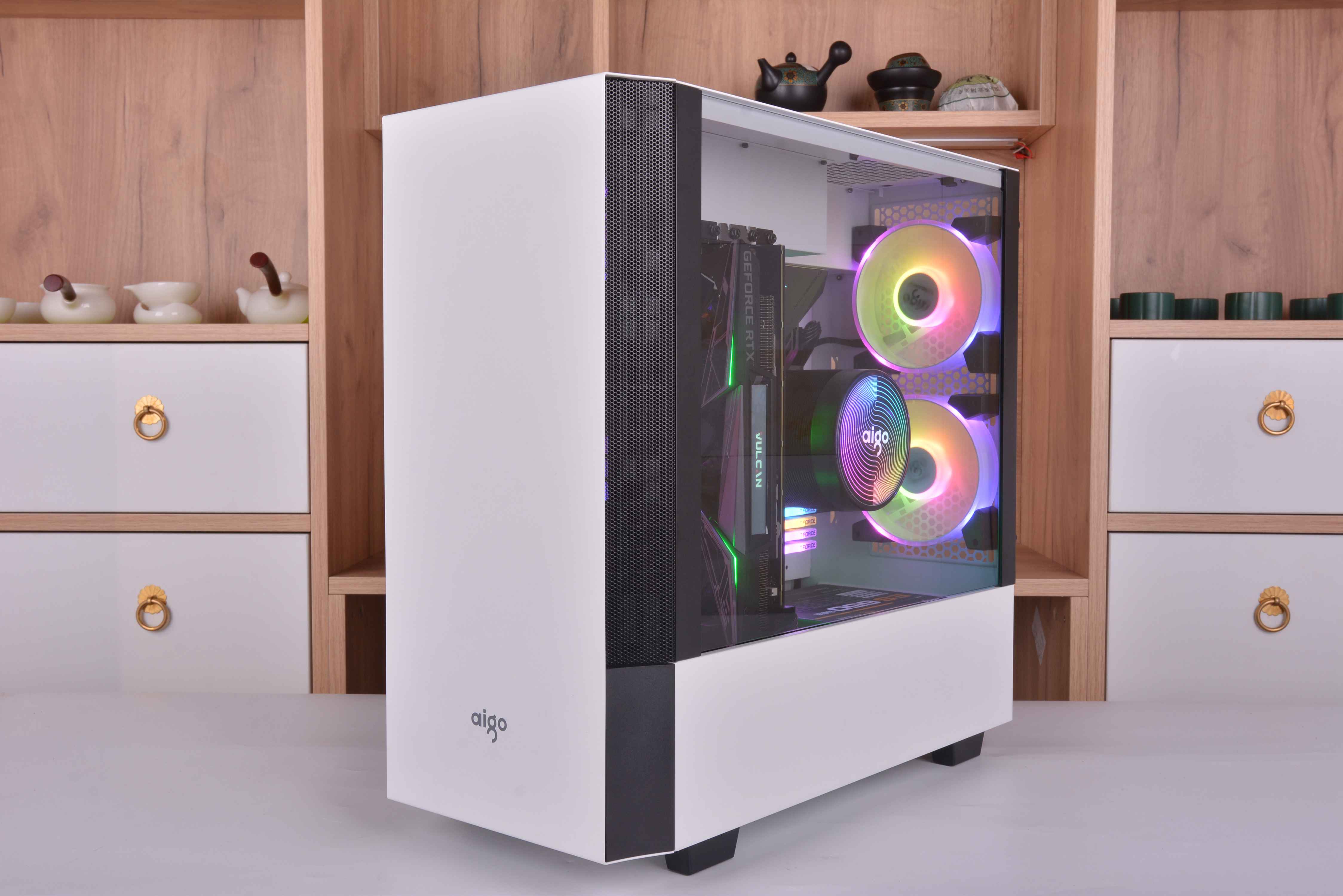

整机安装完毕,全机配件颜色基本都是黑白配,所以看起来非常的舒服,不过我个人觉得箱子的脚高度有点偏高了,看起来稍微怪了点,高度降低点可能就会好很多。下面就直接来看点亮效果吧。



三、散热测试

其实对于这种新架构的机箱,以及整个新形状的散热器,普通人第一思想肯定是先否定,然后来次云评测踩几脚,我个人倒比较讨厌云评测,所以直接来玩一次看看实际效果才是真。

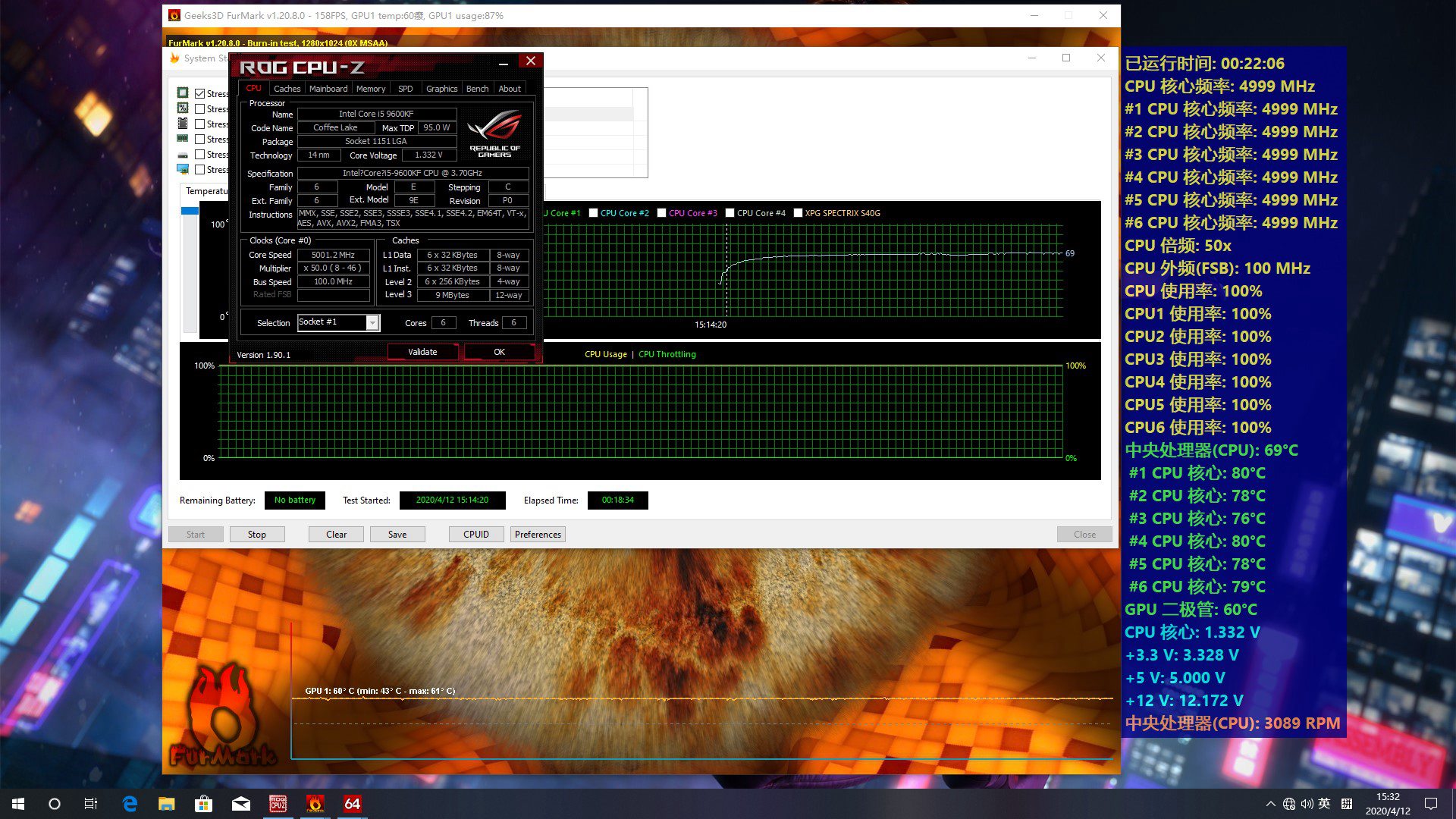

我把I5-9600KF以大约1.33V左右的电压超频至5.0Ghz,RTX2060S以默认状态运行,进行双烤来看看破晓X以及碟影MAX的实际散热效果,跑了大概20分钟左右的双烤,可以看到RTX2060S的温度最高仅61°C,全程几乎稳定在60°C左右,表现异常的出色,这也应该多得破晓X的前置三风扇的帮忙;CPU方面总温度为69°C,各核心在78°C左右,对应1.33V电压以及5.0Ghz的频率,表现也可以说是非常的优秀了,至少证明了破晓X的风道以及碟影MAX的散热能力是没问题的。差点忘了还有M2马甲的散热测试。

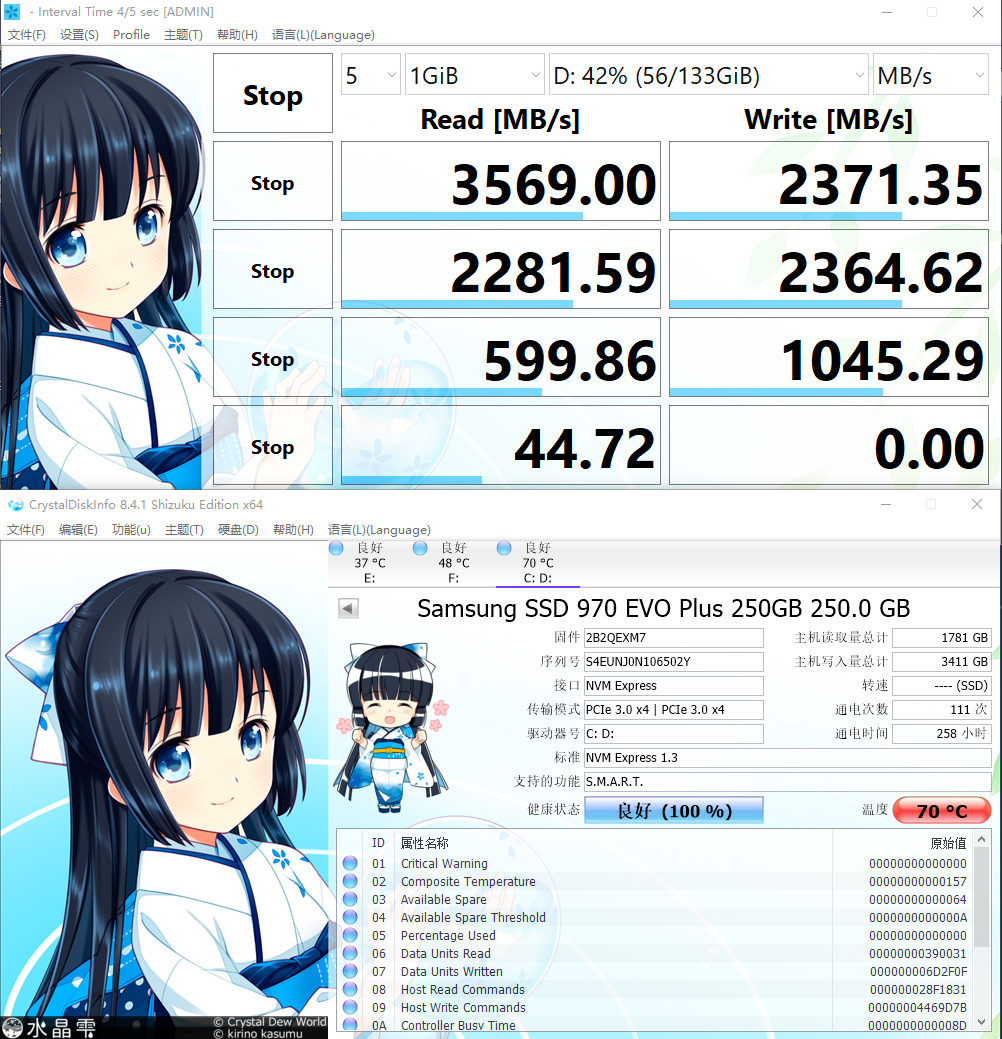

先来看看未加上M2散热马甲时候的跑分温度,其实在截图时候已经稍微降低了点,最高时候可以去到75°C,虽说还没达到降速的温度阈值,但也挺高了。

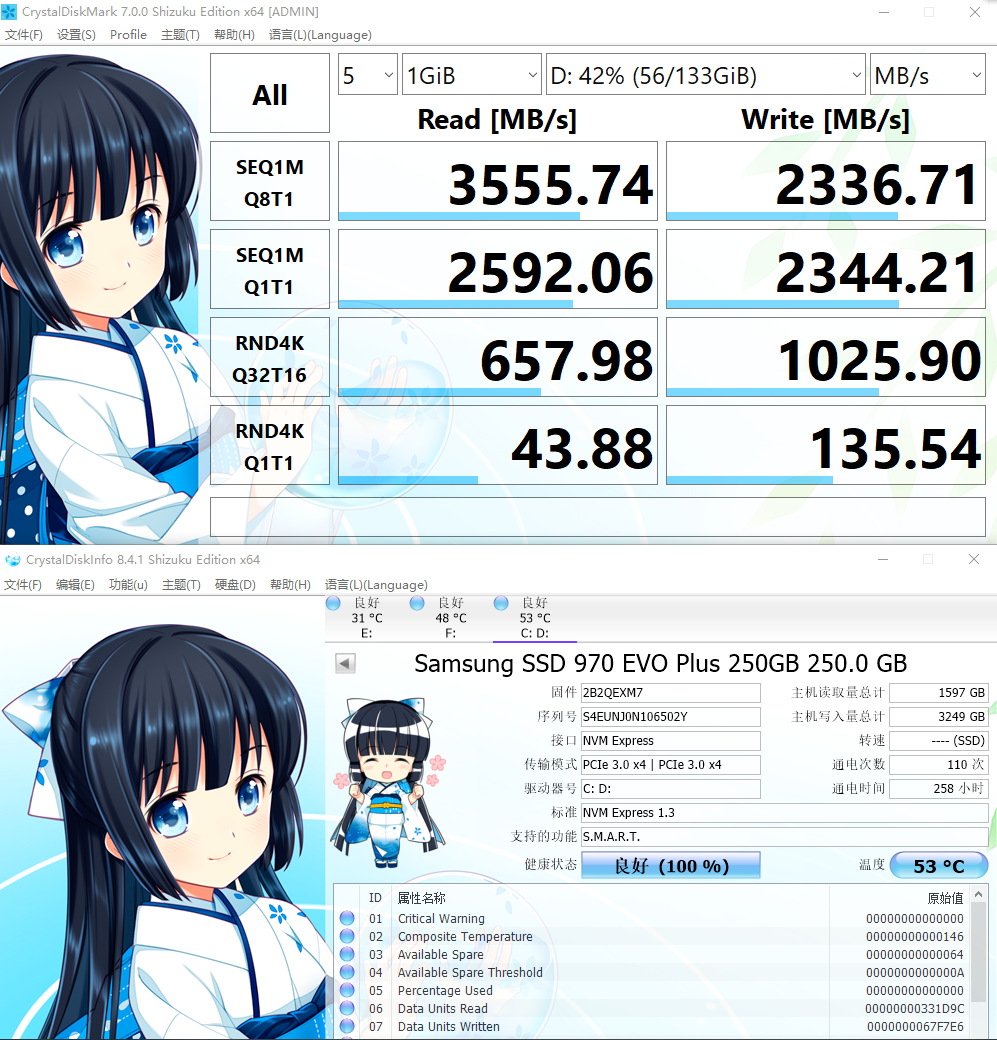

在加上M2-3散热马甲时候跑分时最高温度仅达到55°C,截图时候的温度为53°C,可以看得出M2有没有马甲的温度表现完全不是一个差距,所以各位还是花个小钱加个M2散热马甲为妙,毕竟长期工作于高温对于电子器件来说肯定是不太好的。

总结:

总的来说,爱国者现在出的产品相较于以往可以说有很大的提升了,这次的破晓X在架构上也给了个新玩法,而且散热方面通过实测也是没啥问题,这水平风道甚至还有点优秀,整机用料做工都比较出色,前面板也是一块铝板,沉甸甸的分量十足。价格方面也性价比十足,我个人不满意的地方也就那个过高的机箱脚了,低点就更好看了。
